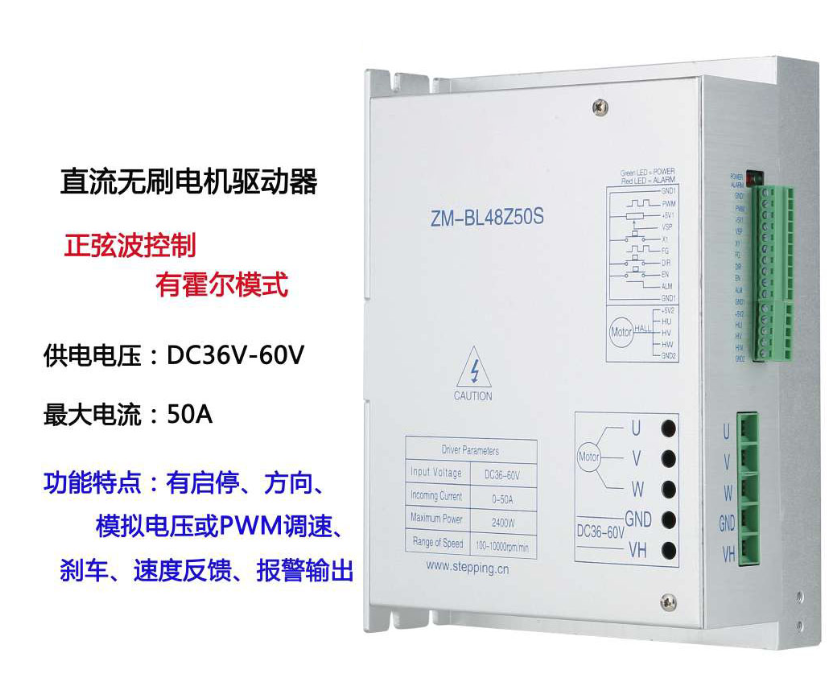

ZM-BL48Z50S直流無刷電機驅動器是我公司****推出的，針對中功率無刷電機傳動領域的高科技產品。本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應能力。本產品適合驅動峰值電流在50A以下，電源電壓在DC32V~60V以內（面板標稱DC36V~60V）的任意一款低壓正弦波有霍爾三相直流無刷電機，并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。

使用環境參數

接線圖及外形尺寸圖如下：

控制方式原理

如何控制電機調速？下圖紅框可外接電位器調速，VSP端口為調速信號端口

如何控制正反轉？下圖紅框端口短接，即可控制正反轉

如何控制電機啟停？下圖紅框端口短接，即可控制正啟停

如果短接以后不轉，那么多半是沒有外接電位器，按照如下操作就可以了

就是吧5V和VSP短接，這樣有一個控制信號電壓，電機就可以轉了�；蛘咧苯油饨右粋�電位器即可。

如何控制電機制動？下圖紅框端口短接，即可控制制動停止
