CM4OL系列是基于新CM35L系列升級軟硬件推出的新產品,3.5寸彩屏顯示,支持485通信,中英文切換,編碼器輸入，上位機下載，系統具有高可靠性，高精度，噪音小，操作簡單等特點。

1.1主要功能

自動:實際運行、空運行、單步運行、終止程序手動:高速、點動、程序零、手動輸出

程序:編輯、新建、保存

參數:控制、速度、廠值、用戶、密碼IO:系統、手動、實入、設入、輸出

外部手動:外接大按鈕控制電機正反轉，啟動、暫停、報警、急停等

指令:23條指令，包括PLC可用的6條指令

USB:可用USB線對系統進行供電，方便開機畫面及程序的傳輸

隔離IO口:帶有與系統隔離的輸入輸出口，輸出口能力****可到1A

1.2系統資源

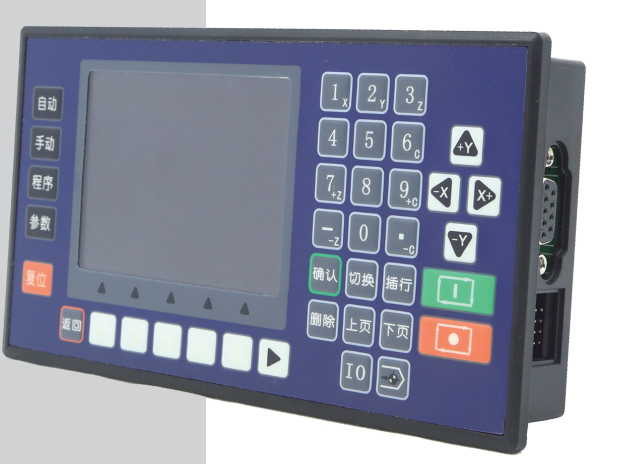

控制系統主要由以下幾部分組成·3.5寸彩色液晶屏，分辨率320*240·觸點按鍵陣列(38鍵)

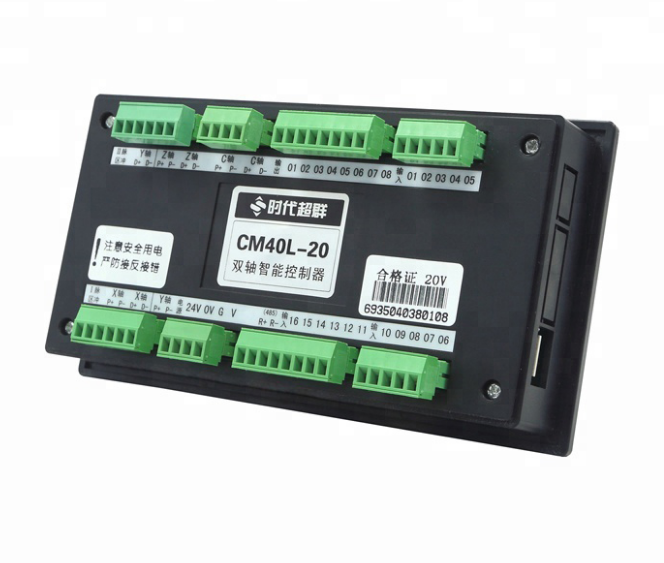

·專用運動控制芯片，4軸差分脈沖輸出（信號輸出為:方向＋方向–脈沖＋脈沖-)

·輸入/輸出(16路光電隔離24V輸入,8路光電隔離24V輸出，單通道額定500mA)

·485接口，可與PLC混合編程

·24V雙電源隔離供電，分為系統供電與I0供電·編碼器接口，可做專機

·USB接口，系統供電，上位機軟件或圖片下載使用·****程序行480行

·可與外部IO擴展板相連

1.3技術指標

最小數據單位:0.001mm****數據尺寸:士99999.999mm

快速運動限速:9000mm/min(當脈沖當量為0.001mm時)****加工速度限速:9000mm/min(當脈沖當量為0.001mm時)****脈沖輸出頻率:150KHz

控制軸數:1—4軸(X，Y , Z，C)

聯動軸數:X，Y,Z,C軸可做直線插補，X,Y可做圓弧插補電子齒輪:分子:1—99999，分母: 1—99999

系統主要功能:自動、手動、程序、參數、IO等
