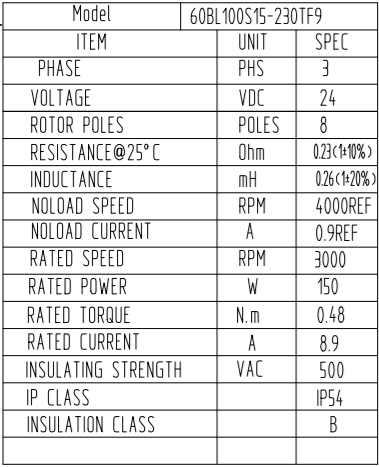

上圖為時代超群低壓直流無刷電60BL100S15-230TF9，電機電壓24V，功率150W，轉速3000轉，扭矩0.5NM，具體參數見下表

此款電機采用表貼磁鋼SPM，保證設備的良好性能。可用切削，鉆孔，風機，水泵，壓縮機，連續打磨等場合，應用十分廣泛

配套的驅動器ZM-6510A具有更高的抗干擾性及快速響應等性能。適合驅動峰值電流在 10A 以下，電源電壓在 DC18V~50V 以內 （面板標稱 DC24V~48V ）的任意一款低壓有霍爾或者無霍爾傳感器的三相直流無刷電機。

主要特點

◆電流環設計，低速力矩大，運行平穩；

◆高力矩、高轉速輸出，最/高轉速達 20000rpm/min(根據電機轉速而定)；

◆具有脈沖速度輸出，可以隨時觀察電機轉速；

◆調速方式：0-5V 模擬量及 10 Hz -300Hz PWM 調速，方便用戶使用；

◆啟停使能控制信號、方向信號輸入；

◆過流、過壓、堵轉及缺相保護等功能。

功能概述

標準出廠默認設置為方波有霍爾開環模式，可根據不同客戶的需求寫入不同程序，來實現方波有霍爾速度閉環控制、方波無霍爾控制、方波無霍爾速度閉環控制等多種控制模式。

電氣性能指標

電氣性能（環境溫度 Tj=25℃時）

使用環境參數：

端口說明

功能說明
