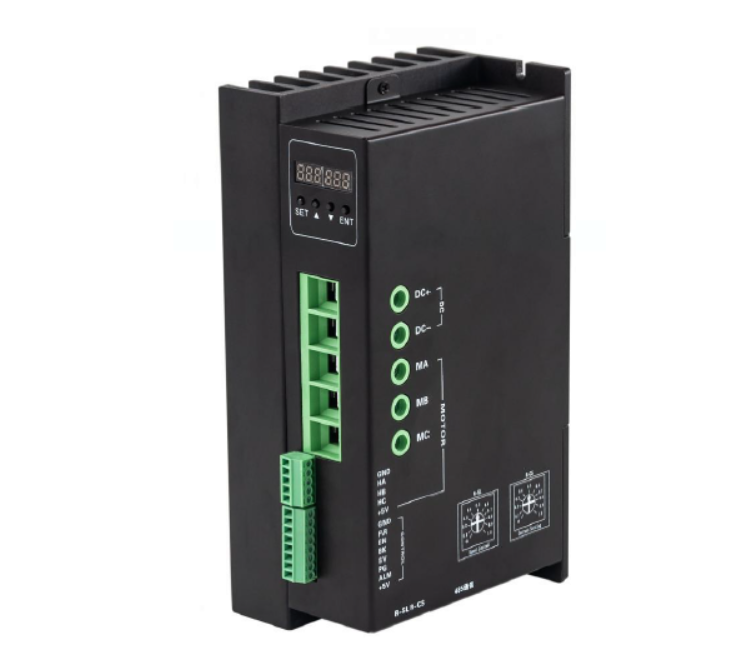

上圖為時代超群低壓大電流直流無刷電機控制DBLS-02-H,驅動器電壓24V-48V,額定50A,****75A,可以485通訊,可以有霍爾,或者無霍爾控制,帶數字顯示 建議驅動24V2KW以內電機,或者48V,3KW以內電機

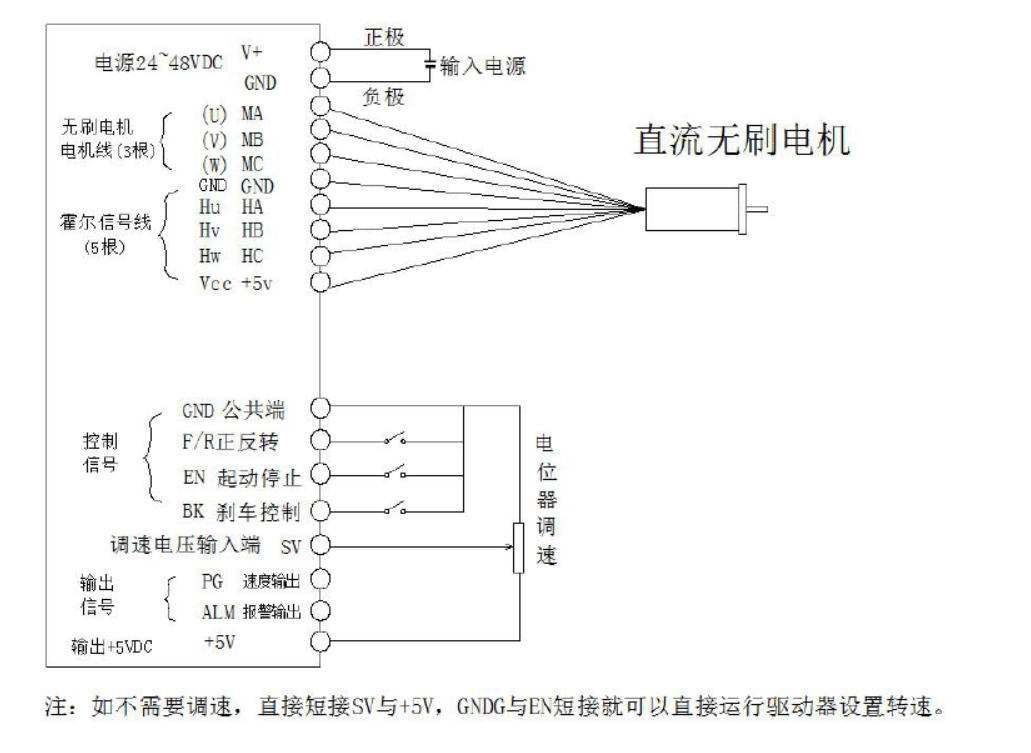

產品特點 1 固定轉速,直接短接SV 與+5V,啟停GND 與EN 短接,這樣直接運行驅動器設置轉速。 2 電機要調速時,電位器(10K~100K)三根線接GND,SV,+5V, GND 與EN 短接控制啟停。 3 驅動器24~48VDC,電流可定0~50A ,電流****可設置到75A。 4 連續大電流運轉導致散熱器溫度超過70 度時,需要外加風扇等措施加強散熱。 接線原理圖如下:
