ZM-BL2215F直流無刷電機驅動器，針對大功率電機傳動領域的高科技產品。本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應等性能。本產品適合驅動輸入電流在15A以下，電源電壓在AC80V~250V以內（面板標稱AC80V~220V）的任意一款有霍爾或無霍爾的三相直流無刷電機，并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。

主要特點

◆ 可外接速度顯示板，顯示轉速；也可以接電腦，用來設置驅動器參數；

◆電流速度雙閉環設計，低速力矩大，運行平穩；

◆高力矩高轉速輸出，支持轉速達10000rpm/min；(根據用戶電機而定)

◆調速方式：外接PWM調速或外接電位器調速；

◆ 有EN（使能）、DIR（方向）等信號輸入端；

◆可輸出測速脈沖FG，（光電隔離，門極輸出）；

◆具有過流、過壓、欠壓、過熱、霍爾傳感器相位出錯、馬達堵轉等保護功能。

電氣性能指標

今天介紹下這款驅動如何和時代超群無刷電機接線使用

接線使用如下：

如何控制電機調速？下圖紅框可外接電位器調速，VSP端口為調速信號端口

如何控制正反轉？下圖紅框端口短接，即可控制正反轉

如何控制電機啟停？下圖紅框端口短接，即可控制正啟停

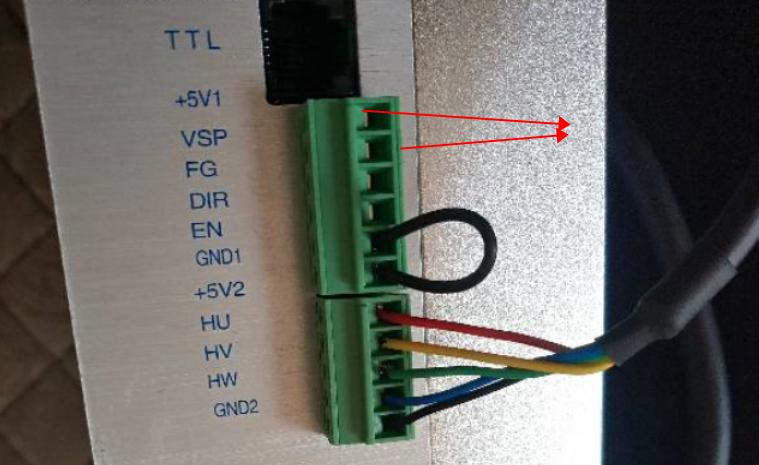

如果短接以后不轉，那么多半是沒有外接電位器，按照如下操作就可以了

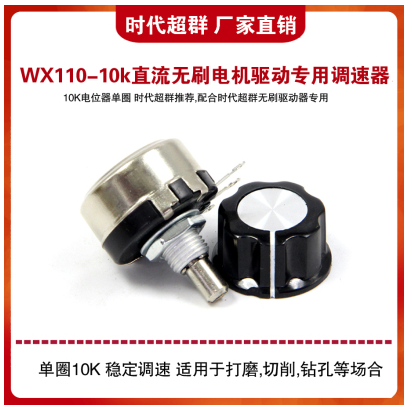

就是吧5V和VSP短接，這樣有一個控制信號電壓，電機就可以轉了。或者直接外接一個電位器即可。
