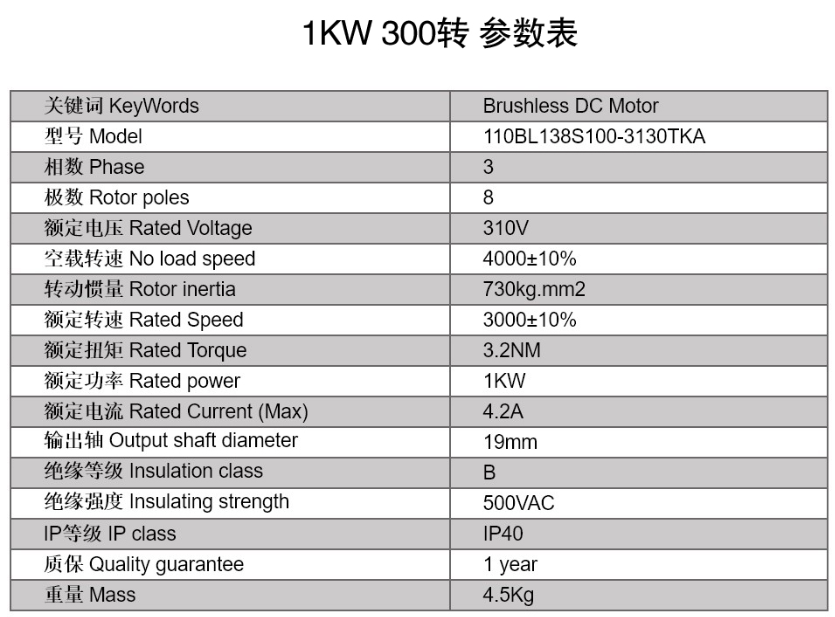

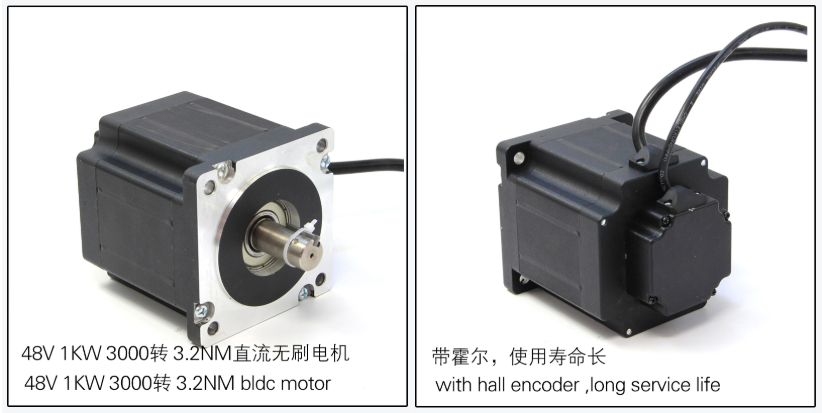

客戶選購了一款1KW大功率48V直流無刷電機110BL110S100-430TKA,電機功率1KW,轉速3000轉,電壓48V,輸出扭矩3.2NM

搭配的是50A額定電流高性能無刷驅動器ZM-6650A,上圖為中性型號。不帶我公司logo,客戶可以貼牌使用 帶logo 的實物如下圖
這個套裝如何PWM調速使用呢? 端口定義如下
首先要接好電機線和霍爾線,電源供電48V
其次,把COM和EN短接,默認出廠是直接短接的,這個是控制電機啟動的
最后,將PWM信號正端接PWM端口,負端接COM,通過設定頻率100Hz~1KHz幅值+5V的PWM信號,改變PWM占空比0~****,實現調速。(PWM與VSP優先級:轉速高的優先)
