上圖為客戶訂購的一套時代超群的減速無刷電機，電機采用的是90W直流無刷電機42BL80S09-230TR9電機功率為90W,電壓24V，額定轉速3000轉，空載轉速5500轉，額定扭矩0.28NM,電機采用高磁能積的稀土釹鐵硼（Nd-Fe-B）材料，性能可靠、磨損小、故障率低，壽命比有刷電機提高了約6倍. 這款電機的體積小。靜音效果好，具體尺寸如下：
在輸出力矩不夠的情況下客戶加裝了一個25速比的行星減速機PL40N025S6，輸出扭矩大，噪音低
PL精密行星減速機精度更高，回差****可到3弧分，固定牢固穩定，無間隙。精密行星減速機具有高剛性、高精度（單級可做到1分以內）、高傳動效率(單級在97%-98%)、高的扭矩/體積比、終身免維護等特點。多數是安裝在步進電機和伺服電機上，用來降低轉速，提升扭矩，匹配慣量。
90W無刷電機配16速比減速機輸出扭矩為0.28NM*25速比*95%效率=6.65NM＜10.5NM（減速機輸出的額定扭矩），因此此款搭配可以輸出6.65NM的力。
可以搭配無刷電機的驅動器ZM-6505A，此款驅動器可以自動檢測識別電機是否帶霍爾信號。應用范圍更廣泛。

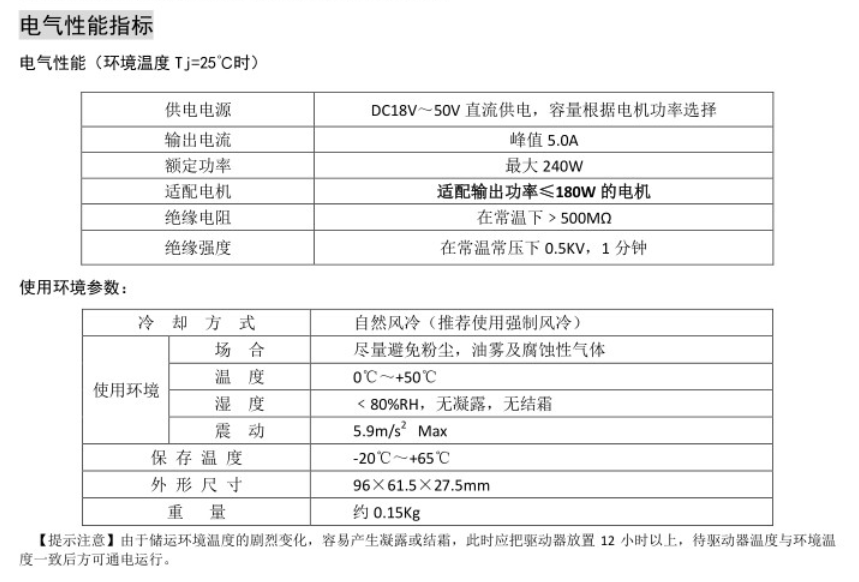

ZM-6505A 直流無刷電機驅動器是我公司推出的產品，本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應等性能。本產品適合驅動峰值電流在 5A 以下，電源電壓在 DC18V~50V 以內 （面板標稱 DC24V~48V ）的任意一款低壓有霍爾或者無霍爾傳感器的三相直流無刷電機。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。 主要特點
◆ 可外接速度顯示板，顯示轉速；也可以接電腦，用來設置驅動器參數 ◆ 電流速度雙閉環設計，低速力矩大，運行平穩； ◆ 高力矩、高轉速輸出，最/高轉速達10000rpm/min； ◆ 調速方式：外接PWM調速，外接電位器調速； ◆ 有EN（使能）、DIR（方向）、X1 (剎車)信號控制端； ◆ 可輸出測速脈沖FG，（門極輸出）； ◆ 可輸出報警信號供用戶檢測； ◆ 具有過流、過壓、欠壓、霍爾傳感器相位出錯、馬達堵轉等保護功能。
