一種伺服電機磁編碼器，其特征在于：主要包括安裝在伺服電機轉子上的感應磁鐵及安裝在伺服電機定子上的感應裝置，其感應裝置與感應磁鐵成平衡放置，且保持一定的間隔距離，所述感應磁鐵通過一間隔套體與伺服電機的轉子連接固定，且該間隔套體可阻斷感應磁鐵與伺服電機永磁鐵的磁路，所述感應裝置由接收感應磁鐵磁信號的感應芯片及處理感應芯片傳輸信號的可編程序控制器組成，其可編程序控制器的輸出端為三路信號線。

適合于各種中小型自動化設備和儀器，例如：木工雕刻機、線束 加工機、激光切割機、高速繪圖儀、小型數控機床、自動化裝配設備等。在要 求噪音小、運行平穩、高速度響應的設備中應用效果特佳。

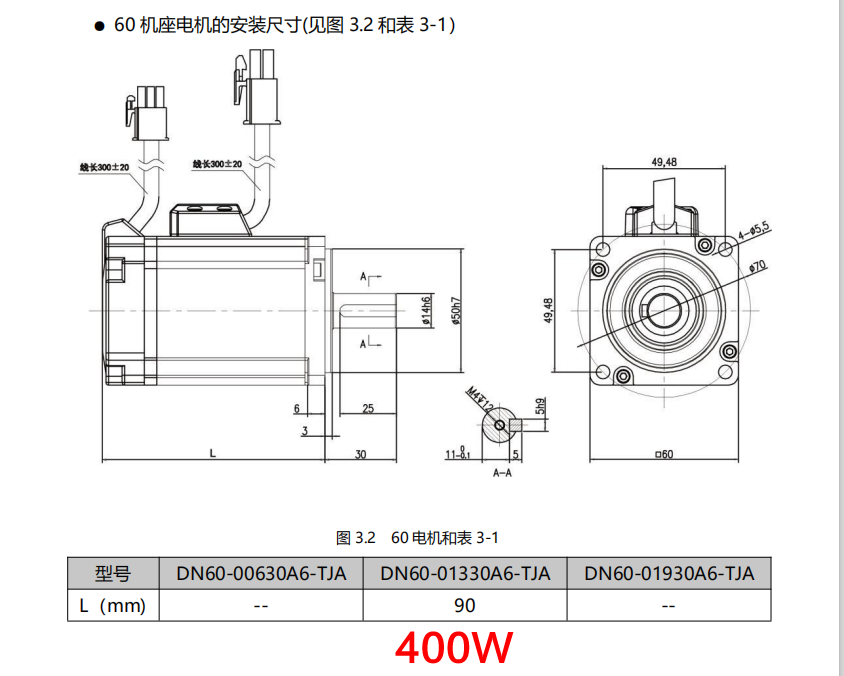

60系列的電機圖紙：下圖所示

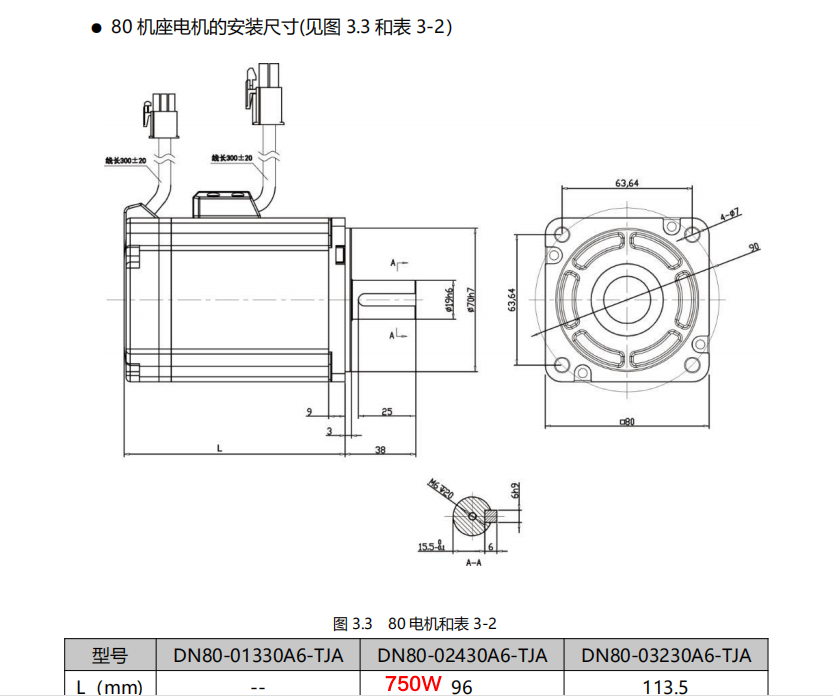

80系列的電機圖紙：下圖所示

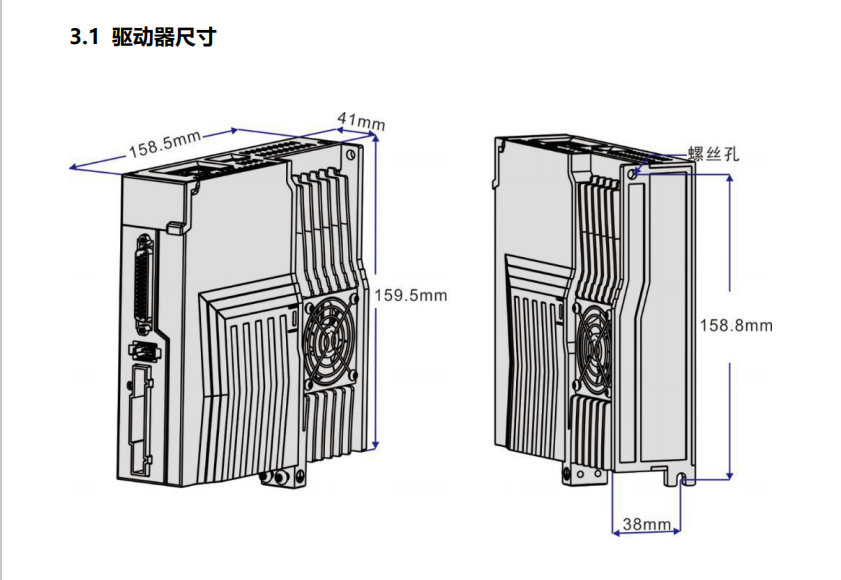

驅動器的尺寸圖紙：
