上圖為客戶做的 一臺打磨設備，采用500W 3000轉直流無刷電機，小輪帶大輪，大輪帶動卡頭卡主木棍旋轉。來實現打磨功能。

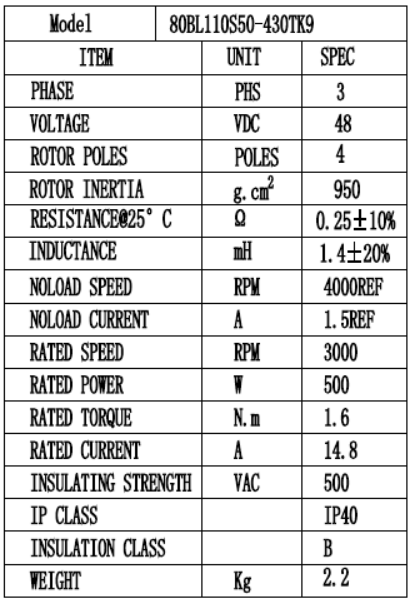

電機是80BL110S50-430TK9時代超群主打80系列性?xún)r(jià)比高的一款無刷電機 額定功率500W 3000轉 輸出力矩可達1.59Nm，具體參數如下：

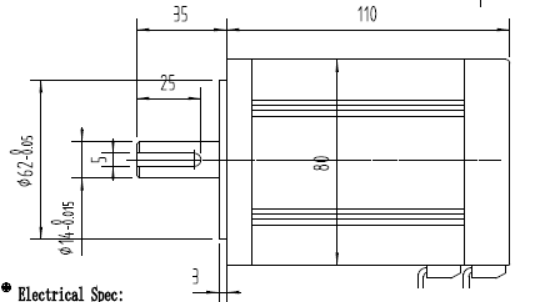

產品尺寸圖如下：

那么如何給這款電機搭配適當?shù)尿?qū)動器呢。我公司提供驅動配套服務。為你選擇合適的驅動器。500W/48V=10.4A,選配的驅動為48V輸入。電流大于峰值電流(10.4A的1.5倍左右)，選擇ZM-6618M（18A）效果是比較好的。

ZM-6618高集成度高可靠性無刷直流(BLDC)電機控制器, 三相全橋，PWM 方波驅動控制,過流保護措施，過載時立即關斷輸出及時保護電機,純硬件設計，高速度，高抗干擾能力,寬幅電壓兼容 DC12-60V,低發熱，大功率

上圖為接線應用功能圖

此款驅動器具有以下功能：

欠電壓( ≤ 15V )、過壓 60V

堵轉 3 秒自動關斷輸出

霍爾錯誤保護

輸出 18A，過流關斷輸出

支持內置電位器、外接電位器、模擬電壓和 PWM 調速

帶有使能、平滑切換方向、報警輸出、速度反饋功能，

靈活配合常開、常閉控制系統

具有緩啟動功能，避免電流過沖，有效保護電機

緩啟動時間多檔定制（0S、1S、3S、10S）默認 1S
