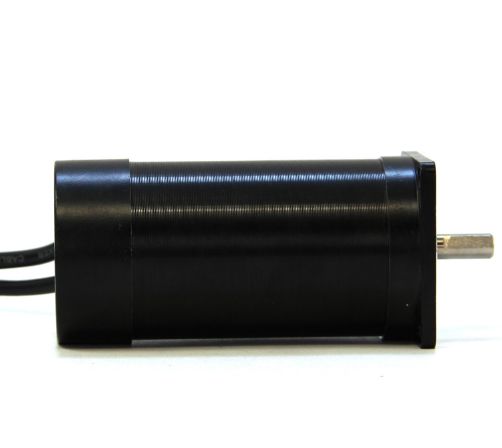

上圖為時代超群一款低俗大扭矩57直流無刷電機57BL115S10-215TF9，此電機為57方法蘭，24V供電，額定轉速為1500轉，額定轉速0.62NM，常用于打磨，切削，鉆孔等場合，具體參數如下，

尺寸圖如下：

那么如何給電機搭配適當?shù)尿?qū)動器呢。我公司提供驅動配套服務。為你選擇合適的驅動器。100W/24V=4.2A,選配的驅動電壓要大于24V，電流大于4.2A 的2倍左右，可以選用如下驅動ZM-6608

ZM-6608是我公司基于BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、可靠性高、壽命長、易于使用等特點。是一款高集成度高可靠性無刷直流(BLDC)電機控制器

驅動采用三相全橋，PWM方波驅動控制，具有過流保護措施，過載時立即關斷輸出及時保護電機，純硬件設計，高速度，高抗干擾能力，寬幅電壓兼容DC12-60V ，低發熱，大功率

主要功能

l 欠電壓(≤12V)、過壓60V

2  堵轉3秒自動保護

3  霍爾錯誤保護

4  輸出5A，過流關斷輸出

5  支持內置電位器、外接電位器、模擬電壓和PWM調速

6  帶有使能反轉功能，靈活配合常開、常閉控制系統

7  具有緩啟動功能，避免電流過沖，有效保護電機

8  緩啟動時間多檔定制（0S、1S、3S、10S）默認1S本控制具有多重保護功能，在保護功能起作用后可采取正確方法解除保護。

1.欠壓保護，驅動器供電電壓低于11V時驅動器進入保護狀態。解除此保護請先斷電，將電源電壓調高至12V后再通電。

2.過壓保護，驅動器供電電壓高于50V時驅動器進入保護狀態。解除此保護請先斷電，將電源電壓調低至50V后再通電。

3.堵轉保護，當電機堵轉3秒后驅動器會關斷輸出并進入保護狀態，此時應盡快將使能置低或關閉電源，待電機堵轉問題解決后再重新通電。

4.霍爾錯誤保護，驅動器檢測到霍爾錯誤后會關斷輸出并進入保護狀態，此時應盡快將使能置低或關閉電源，排除霍爾錯誤后再重新通電。
