ZM-BL48Z18S直流無刷電機驅動器是我公司推出的，針對小功率無刷電機傳動領域的高科技產品。本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應能力。本產品適合驅動峰值電流在18A以下，電源電壓在DC15V~56V以內（面板標稱DC24V~48V）的任意一款低壓正弦波有霍爾三相直流無刷電機，并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。
主要特點 ◆正弦波控制，恒電流模式，自帶電位器調速； ◆ 高力矩、高轉速輸出，轉速可達8000rpm/min； ◆ 有EN（使能）、DIR（方向）、X1 (剎車)信號控制端； ◆ 可輸出測速脈沖FG（門極輸出）； ◆ 可輸出報警信號供用戶檢測； ◆ 具有過壓、欠壓、馬達堵轉等保護功能。 今天介紹一下這款驅動如何替代ZM-6618驅動器使用

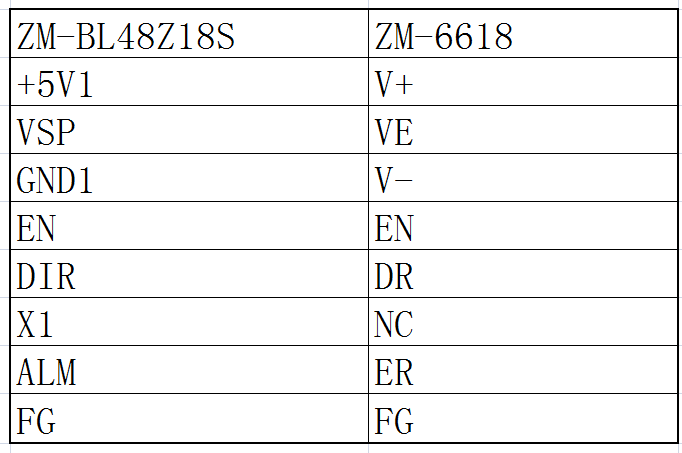

控制端口對應定義如下：
ZM-6618驅動控制方式：
V- EN的通斷控制電機的啟動和停止 V- DR的通斷控制電機的正傳和反轉 V+ VE V-可以外接電位器調速 (V+和V-接電位器兩邊 ,VE接電位器中間腳)
ZM-BL48Z18S驅動控制方式 GND1和 EN的通斷控制電機的啟動和停止 GND1和 DIR的通斷控制電機的正傳和反轉 +5V1 VSP GND1可以外接電位器調速 (+5V1和GND1接電位器兩邊 ,VSP接電位器中間腳)
另外ZM-BL48Z18S這款驅動器默認使用驅動器上的旋鈕電位器進行調速，如果想使用外部的VSP端口調速的話，需要改一下板子，具體操作如下：
將紅色箭頭的0歐姆電阻拆下來，，焊接在黑色箭頭的地方 產品尺寸圖如下：
