今天我們介紹一下如何測量無刷電機運轉過程中的電流，空載電流，正反轉電流，及其意義

首先萬用表一個，達到電流檔

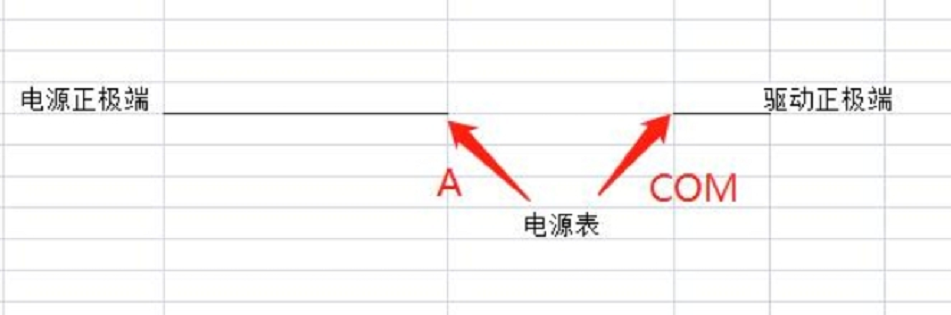

其次，把萬用表串聯到供電電流里

正常驅動器供電線路紅色正，黑色負，如何吧萬用表串聯到電源線路里

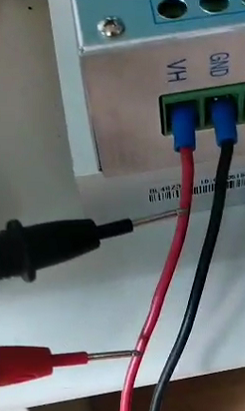

就需要取下電源VH供電紅線正極，和萬用表黑表比負鏈接，然后吧萬用表的紅表比接到電源正極VH即可

這樣黑表比和紅線短接以后，電流接通。電機旋轉，就可以測試驅動的電流了

通過測電流我們可以檢測空載電流，如果空載電流很大，那么要考慮線序是否有問題

其次可以監測正反轉的電流

電機正常運轉時正反轉電流應該是一致的，如果不一致要考慮線序接的不對。

再次可以監測運行中的電流

對于一些經常發生堵轉的客戶，可以看一下電流是不是達到了峰值電流，如果是這樣，多半是選型選小了，那么就需要考慮更大的驅動，或者一起更換更大的電機和驅動
