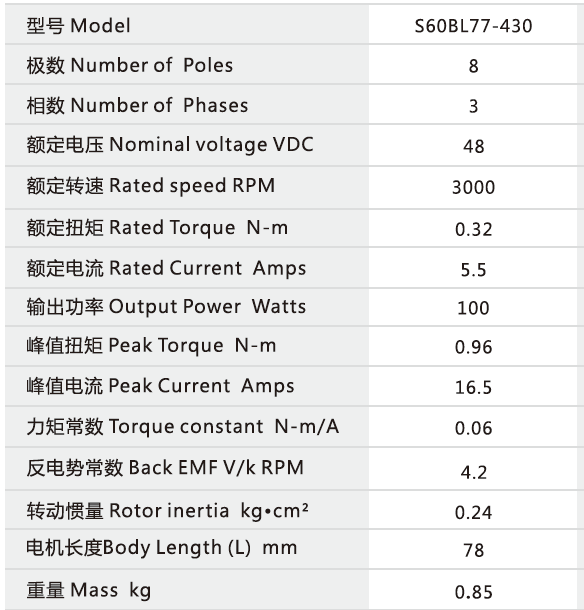

上圖為時代超群一款機身長比較短的8極低壓直流無刷電60BL77S10-430TF9，電機電壓48V，功率100W，轉速3000轉，扭矩0.32NM，常用于，打磨，切削，鉆孔等場合，具體參數見下表：

產品尺寸圖如下：

兩種法蘭端面可選。

線序定義如下：

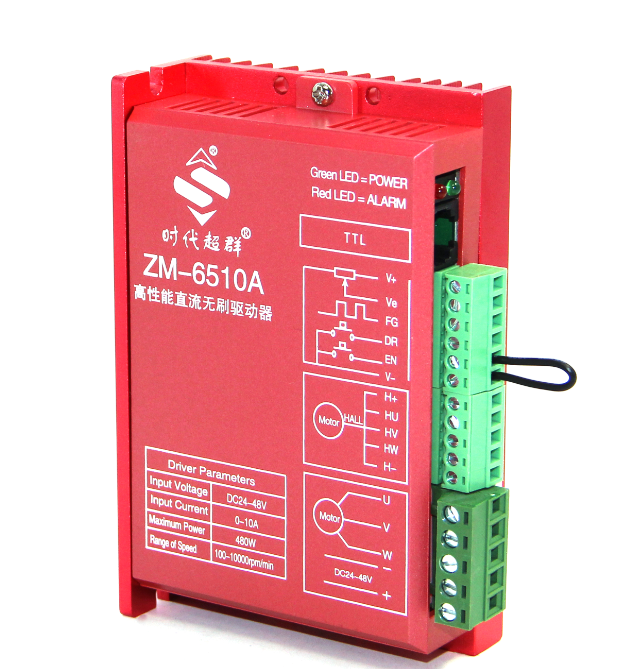

配套的驅動器ZM-6510A具有更高的抗干擾性及快速響應等性能。適合驅動峰值電流在 10A 以下，電源電壓在 DC18V~50V 以內 （面板標稱 DC24V~48V ）的任意一款低壓有霍爾或者無霍爾傳感器的三相直流無刷電機。

主要特點

◆電流環設計，低速力矩大，運行平穩；

◆高力矩、高轉速輸出，最/高轉速達 20000rpm/min(根據電機轉速而定)；

◆具有脈沖速度輸出，可以隨時觀察電機轉速；

◆調速方式：0-5V 模擬量及 10 Hz -300Hz PWM 調速，方便用戶使用；

◆啟停使能控制信號、方向信號輸入；

◆過流、過壓、堵轉及缺相保護等功能。

功能概述

標準出廠默認設置為方波有霍爾開環模式，可根據不同客戶的需求寫入不同程序，來實現方波有霍爾速度閉環控制、方波無霍爾控制、方波無霍爾速度閉環控制等多種控制模式。

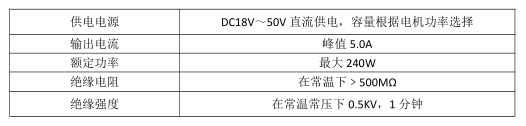

電氣性能指標

電氣性能（環境溫度 Tj=25℃時）

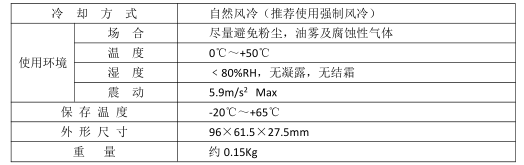

使用環境參數：

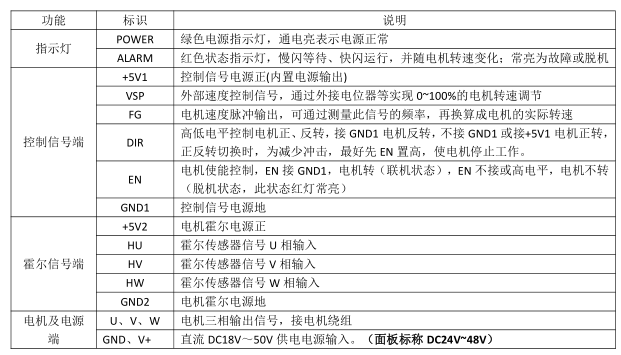

端口說明

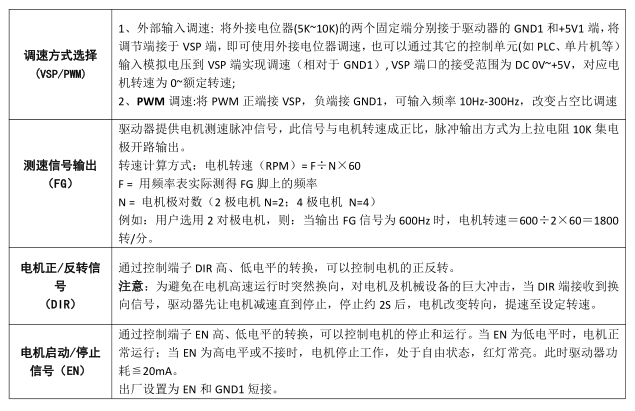

功能說明
