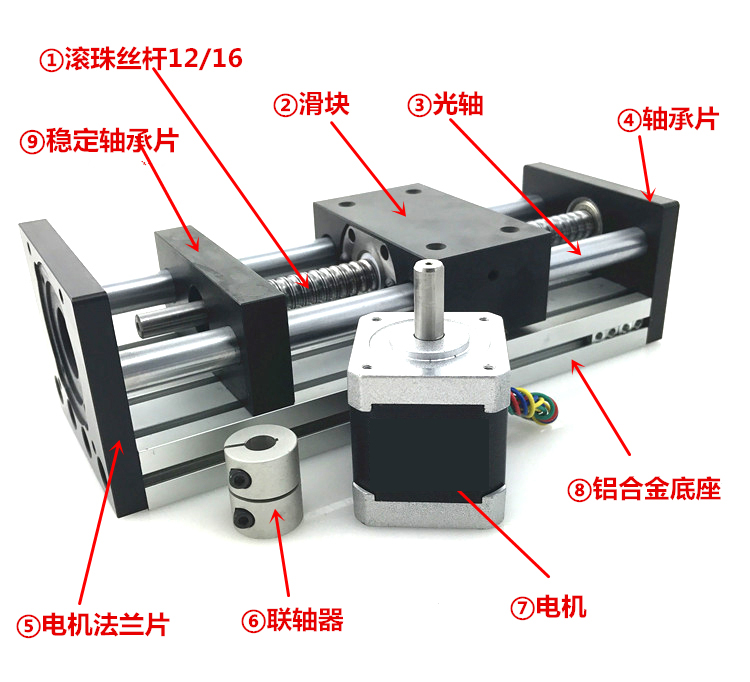

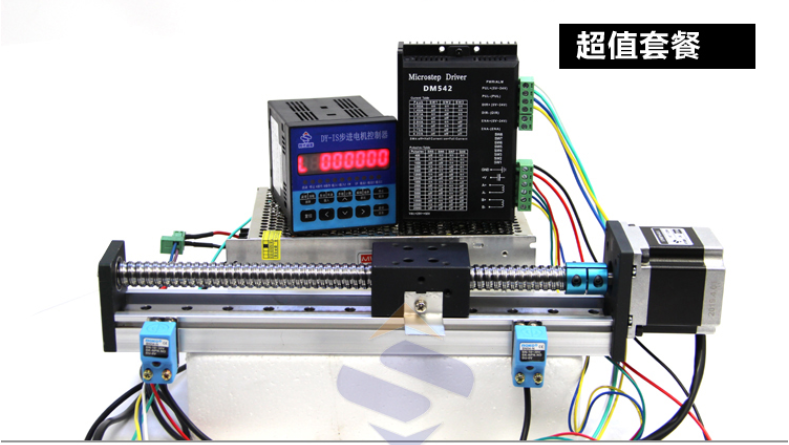

前面我們有提到垂直帶載50KG重物提升，考慮到負載以及客戶所需要的運行速度，我們?yōu)榭蛻敉扑]了承重力大、精度高的HBX雙線軌；該款型材導軌滑塊為50mm*80mm，水平****載重100KG，垂直載重50KG,定位精度0.03MM，可以做到有效行程2米以內。絲桿規格：1204、1605、1610可選。 今天我們來講一下，如果垂直帶載10KG重物提升，如何選配導軌及電機？ 首先還是要說導軌的選擇，針對垂直10KG負載而言，可以選擇CBX滾珠絲桿或者EBX雙光軸絲桿；這兩款導軌都是可以滿足負載要求的。 時代超群CBX滾珠絲桿導軌水平載重30kg，垂直載重10kg,定位精度0.03MM，絲桿規格1204、1605、1610；可配42/57步進電機、無刷電機，60閉環伺服電機等。 時代超群EBX雙光軸滾珠直線導軌水平承重50KG ，垂直載重10KG,定位精度0.03mm，運行平穩。絲桿規格：1204、1605、1610有效行程可以做到1米以內。可添加防塵罩，可配42/57步進電機、無刷電機，60閉環伺服電機等。 再來說電機的選擇，10公斤的負載，在速度要求不快的情況下，選擇57步進電機就完全可以，另外考慮到垂直運動，加裝剎車是必不可少的，斷電剎車以保證斷電后物體下落。 如果對運行速度有要求，則可以考慮57閉環電機，或者60伺服都是完全可以的。 綜上，我們在選型時要綜合考慮到負載、運行方式、傳動方式、運行速度等要素，更多選型可以咨詢時代超群銷售人員。 57/60/86低壓閉環電機如何接線？(MASL) 時代超群閉環驅動器HBS57AJ搭配42閉環電機上電抖動如何處理？(MASL) ZD-2HA860步進電機驅動器5v-24v兼容如何接控制器？是否需要串電阻？（MASL） 閉環驅動器ZDM-2HA865如何設置細分？（MASL） 全自動貼標機應用方案--86步進電機套裝（MASL)
