80BL130S78-430TK9是我公司新推出了一款直流無刷電 48V 785W 3000轉，具體參數見下表，此款電機采用節能環保領域的驕子-釹鐵磁硼鋼，保證設備的良好性能。可用于抽油煙機、抽水機等家用器具，以及電控制器、發動機等汽車領域。應用范圍非常廣泛。

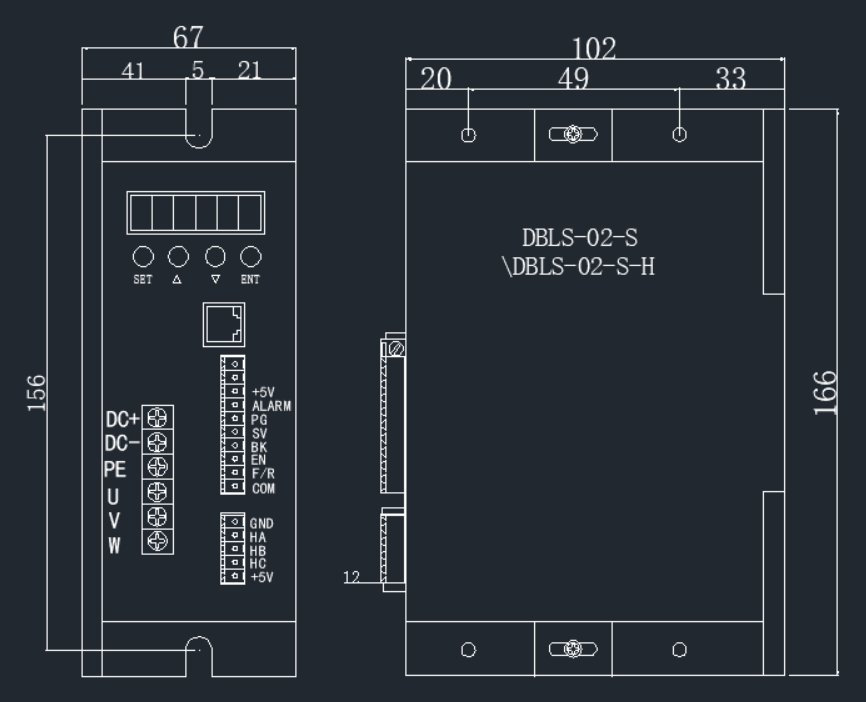

產品尺寸圖如下：

可以搭配時代超群新款帶數顯調速調參數的直流無刷控制器DBLS-02-S，通過485通訊串口進行控制。可實現多臺設備同步運行。

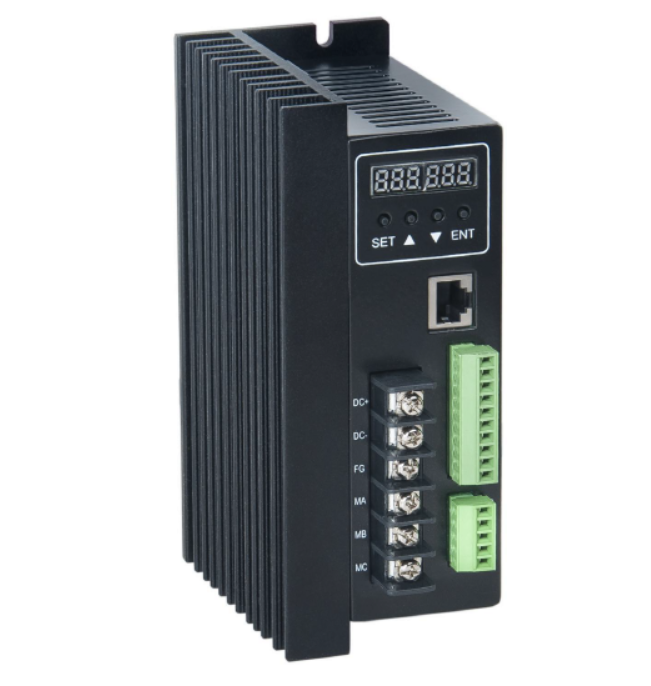

時代超群低壓大電流直流無刷電機控制DBLS-02-S,驅動器電壓24V-48V，30A，可以485通訊，可以有霍爾，或者無霍爾控制，帶數字顯示，帶MODBUS,RS485

建議驅動48V1KW以內電機

產品特點

1 固定轉速，直接短接SV 與+5V，啟停GND 與EN 短接，這樣直接運行驅動器設置轉速。

2 電機要調速時，電位器（10K~100K）三根線接GND,SV,+5V, GND 與EN 短接控制啟停。

3 驅動器24~48VDC，電壓范圍是10~60V，電流可定0~30A。

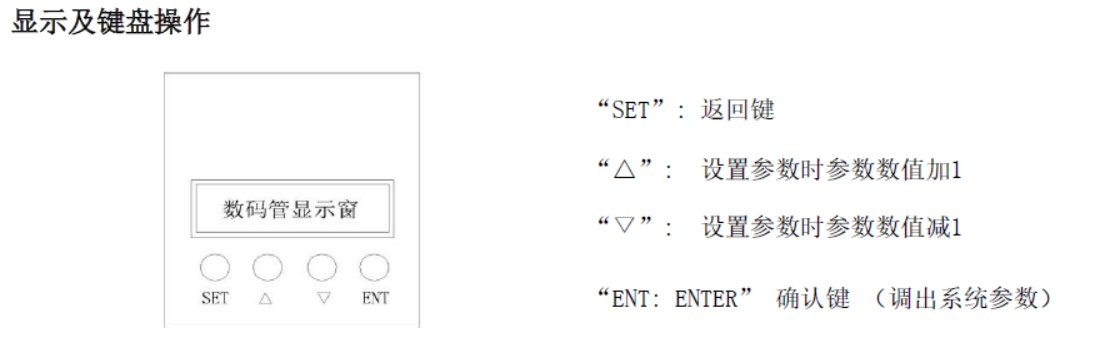

4.面板調速控制

本驅動器提供以下三種調速方式用戶可任選一：

面板調速 : 在面板模式下，通過 +-調節來改變轉速。

外部輸入調速 :將外接電位器的 兩個固定端分別于驅動COM 和+5v 一端 ，將調節一端 ，將調節接于 SV 端即可使用外接電位器 端即可使用外接電位器 (5K~100K) 調速 ,也可以通過其它的控制單元 (如 PLC 、單片機 等)輸入模擬電壓到 SV 端實現調速（相對于 COM ）,SV 端口的接受范圍為 DC OV~+5V DC OV~+5V ，對應電 機轉速為 0~ 額定轉速。也可 使用外部數字信號調速：在 SV 與 COM 之間可以施加幅值為 5V ， 頻率為 1KHz~2KHz 的脈寬數字信號（ PWM ）進行調速，電機轉受其占空比線性節。

再就是485通訊控制

通訊模式采用標準Modbus協議，符合國家標準 GB/T 19582.1—2008。使用基于RS484雙線制串行鏈路通訊，物理接口采用RJ45，端子定義見圖。傳輸模式RTU，效驗模式CRC，CRC起始字 FFFFH。數據模式8位異步串行，1停止位，無效驗位，通訊速率為9600bps。

RS-485通訊可以通過驅動器RJ45連接器使用網線進行通訊。

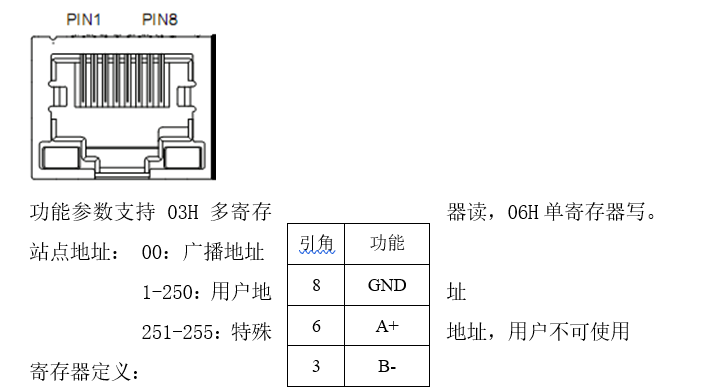

RJ45連接器的引腳定義如下：
