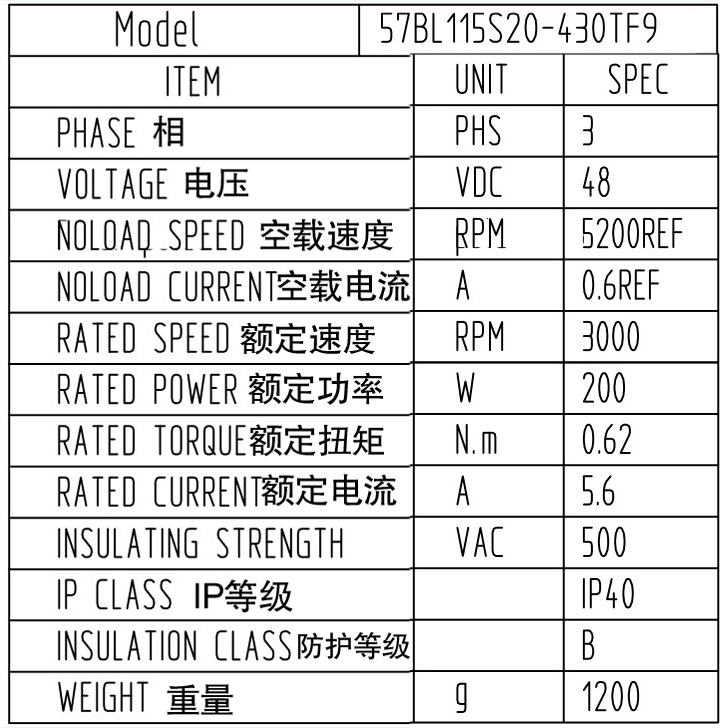

上圖是客戶定制的57BL115S20-430TK9帶霍爾的直流無刷電機,法蘭根據客戶要求定制為圓形法蘭。電機額定電壓48V,額定功率200W,額定轉速3000轉,額定扭矩0.62Nm,電機機身長115MM,輸出軸8MM。具體參數如下:
產品尺寸圖如下:

ZM-6618高集成度高可靠性無刷直流(BLDC)電機控制器, 三相全橋,PWM 方波驅動控制,過流保護措施,過載時立即關斷輸出及時保護電機,純硬件設計,高速度,高抗干擾能力,寬幅電壓兼容 DC12-60V,低發熱,大功率
上圖為接線應用功能圖 此款驅動器具有以下功能: 欠電壓( ≤ 15V )、過壓 60V 堵轉 3 秒自動關斷輸出 霍爾錯誤保護 輸出 18A,過流關斷輸出 支持內置電位器、外接電位器、模擬電壓和 PWM 調速 帶有使能、平滑切換方向、報警輸出、速度反饋功能, 靈活配合常開、常閉控制系統 具有緩啟動功能,避免電流過沖,有效保護電機 緩啟動時間多檔定制(0S、1S、3S、10S)默認 1S
