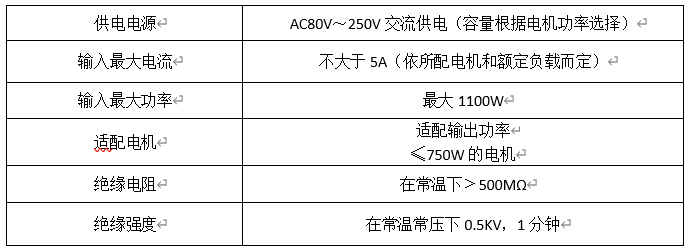

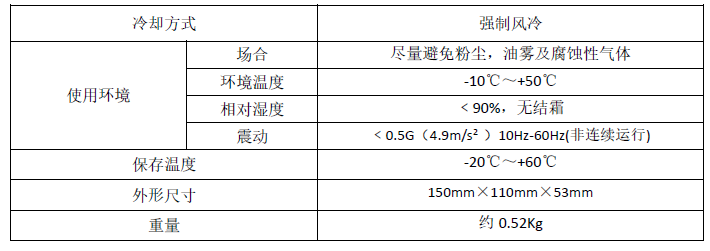

ZM-BL2205T直流無刷電機驅動器是我公司****推出的，針對大功率電機傳動領域的高科技產品。本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應等性能。本產品適合驅動輸入電流在5A以下，電源電壓在AC80V~250V以內（面板標稱AC80V~220V）的任意一款有霍爾或無霍爾的三相直流無刷電機，并具有大電流工作時溫度低的特點。產品廣泛應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列電氣自動化控制領域。
主要特點 電流、速度雙閉環設計，運行平穩； 高力矩高轉速輸出，****轉速可達10000RPM(根據用戶電機而定)； 調速方式：外接電位器，外接0-5V模擬量或外接PWM調速； 具有X1 (剎車)、DIR（方向）、EN（使能）信號控制端； 可輸出測速脈沖FG供用戶檢測（光電隔離，門極輸出）； 可輸出報警信號ALM供用戶檢測（光電隔離，門極輸出）； 具有過流、過壓、欠壓、霍爾傳感器相位出錯、馬達堵轉等保護功能； 可外接手持式智能調試器ZM-BL01用于調試設置無刷驅動器參數及功能； 可通過無刷驅動器的網口外接速度顯示器ZM-BL03，顯示電機轉速； 可用電腦通過485通訊端口設置無刷驅動器485地址，讀取和控制無刷驅動器運行狀態。
端口說明：
如何控制電機調速？下圖紅框可外接電位器調速，VSP端口為調速信號端口
如何控制正反轉？下圖紅框端口短接，即可控制正反轉
如何控制電機啟停？下圖紅框端口短接，即可控制正啟停
這款驅動器有很多保護功能，有的客戶選型可能不太合適，切割型材的時候越切割阻力越大，驅動器過流會自動保護。避免電機的損壞。

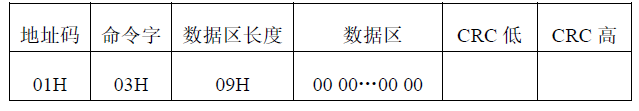

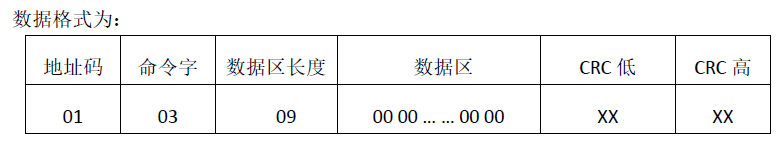

ZM-BL2205T 485通訊協議 ZM-BL2205T 485通訊協議是參照《國際通用MODBUS數據傳輸技術條件》而制定的。 本協議為主-從結構的半雙工通信方式，由上位機發出的信息幀來控制。數據傳輸采用8位數據位、1位停止位、無奇偶校驗位，波特率為1200~38400bit/s（默認9600），16位CRC校驗 CRC低字節在前。 幀格式：幀是傳送信息的基本單元。幀格式如下表所示：
