上圖高壓直流無刷電機驅動器DBLS-07-K，主要采用國際高性能專用無刷直流電機驅動芯片，組成具有集成度高、體積小、保護完善、接線簡潔明了、可靠性高等一系列優點。

該驅動器適合驅動額定功率在3000W以下的中小型無刷直流電機。該驅動器采用新型的PWM技術，使無刷電機運行速度高，振動小，噪聲低，平穩性好，可靠性高,同時亦兼容有霍爾及無霍爾驅動模式，可適應不同的場合要求。

1. 系統特性：

輸入電源 AC110~260VAC 50/60Hz

連續電流: 14A

****電流：22A(3S停機)

使用環境溫度 0～45°C

保存溫度 -20～80°C

使用及保存濕度 <85% [不結霜條件]

構造 壁掛箱體式

2. 基本特性

冷卻方式 ： 散熱器方式

控制信輸入輸出信號 ：全隔離

保護機能：堵轉、 霍爾異常、過電流、過熱、過電壓、欠壓、峰值電流保護

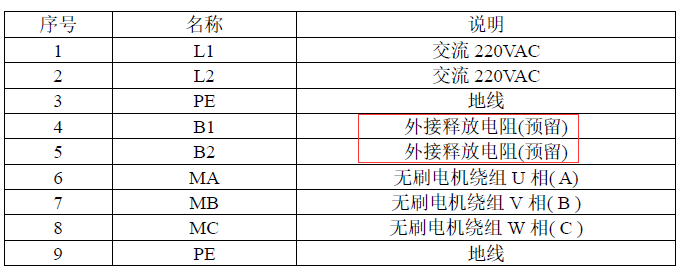

其中驅動器B1B2端子可外界釋放電阻。常用于避免一些負載慣量比較大，停機電機反向充電給驅動造成驅動損壞的狀況。

保護模式： 保護模式：

當電機在運行過程中出現異常，數碼管顯示 Err ×。

(1)Err -01 表示電機堵轉報警。

(2)Err -02 表示過平均電流報警。

(3)Err -04 表示霍爾故障報警。

(4)Err -08表示輸入欠壓報警。

(5)Err -10 表示輸入過壓報警。

(6)Err -20 表示峰值電流報警。

(7)Err -40 表示溫度報警。

(8)Err -80 表示硬件峰值電流報警
