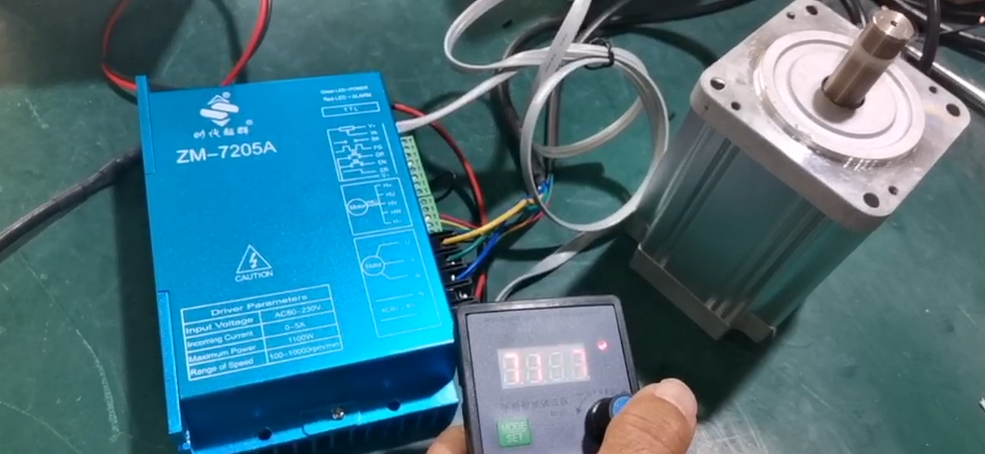

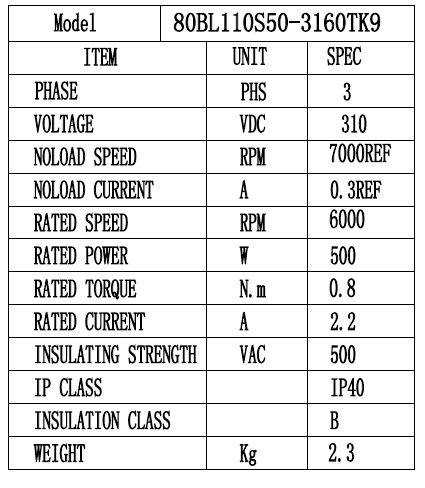

上圖為高壓直流無刷電80BL110S50-3160TK0，電壓為310V，功率為500KW，額定轉速為6000轉,空載7000轉，額定扭矩0.8NM，電機極對數2，機身長110MM，電機重量大約1.4KG，6000轉無刷電機均采用原裝進口高轉速軸承，高壽命，低噪音，保證設備的良好性能。可用于家用器具以及電控制器、發動機等汽車領域。應用范圍非常廣泛。

產品尺寸圖：

配套的驅動器ZM-7205A，針對中功率電機傳動領域的高科技產品。本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應等性能。本產品適合驅動輸入電流在5A以下，電源電壓在  V AC70V~230V 以內 （面板標稱  AC80V~220V ）的任意一款低壓有霍爾或無霍爾的三相直流無刷電機，并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域.。

ZM-7205A高壓直流無刷驅動器安裝孔距圖

如何控制電機調速？下圖紅框可外接電位器調速，VSP端口為調速信號端口

如何控制正反轉？下圖紅框端口短接，即可控制正反轉

如何控制電機啟停？下圖紅框端口短接，即可控制正啟停

方式：QQ:467102884  電話：13811070445（劉女士）
