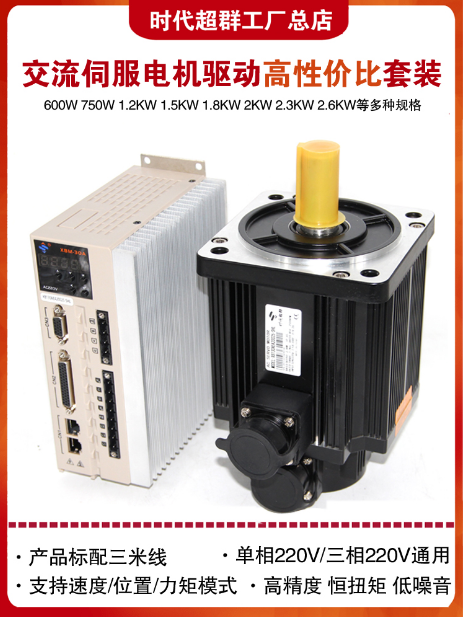

上圖為時代超群新款XBM系列伺服電機套裝，電機從100W-3.8KW不等，出力大，響應快，速度高，轉動平滑，力矩穩定。配套驅動XBM系列20A系列可搭配750W以內伺服電機，1KW以上搭配的是30A的驅動器，數碼管實時顯示轉速，按鍵可隨時更改驅動參數；電路板表面噴涂厚層三防漆，防塵、防潮、防靜電，抵制惡劣環境，驅動器內部采用井TI芯片、高品質保證。 今天介紹一下這款伺服接西門子PLC的接發

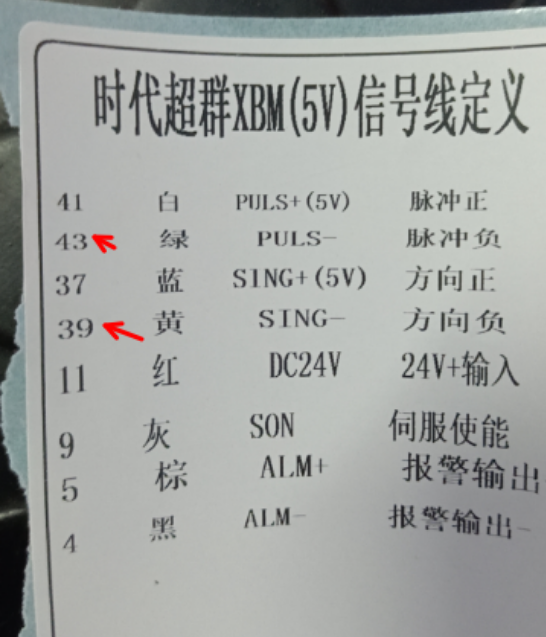

方法一： 37串2K電阻接方向，41串2K電阻接脈沖，39/43接0V 或者 41接脈沖，37接方向，43和39分別串2K電阻后接入0V 方法二：

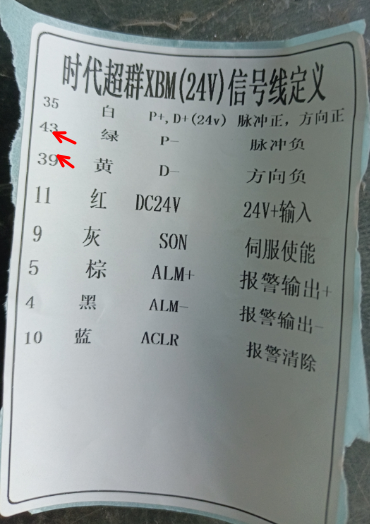

修改常規的24V脈沖信號線。把43腳改成41腳，把39腳改成37腳 然后按照下圖接

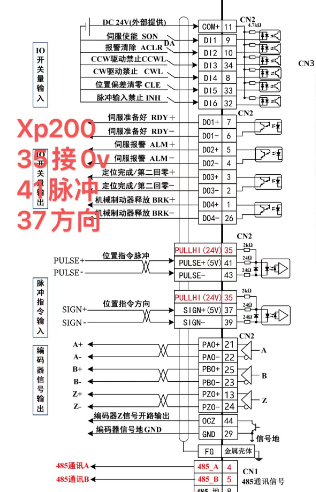

35腳接0V，42接西門子PLC的脈沖口， 37腳接PLC的方向腳

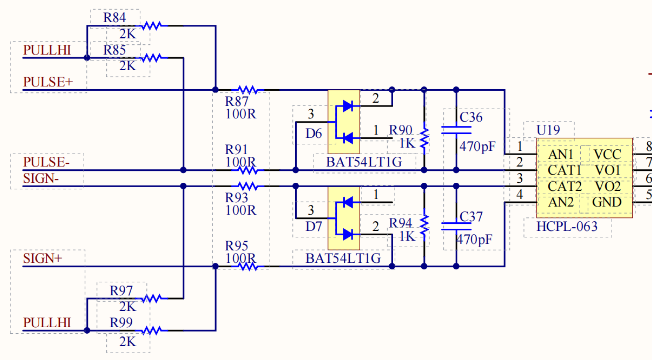

XBM系列伺服驅動器內部控制信號分壓原理：

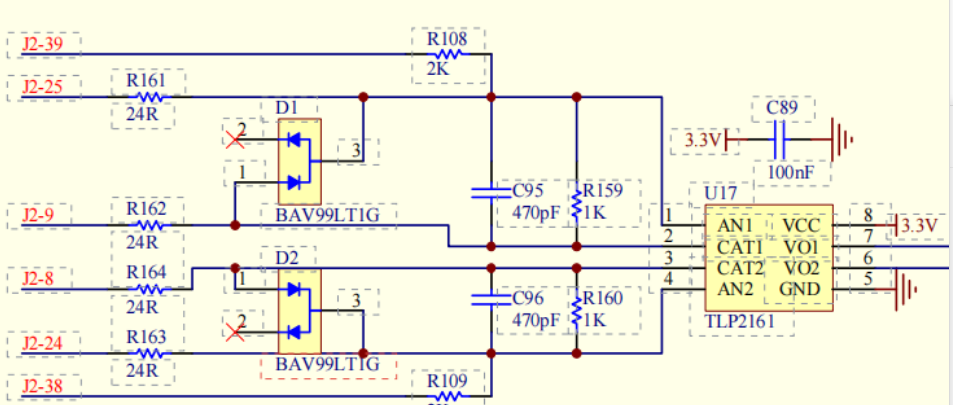

SD300系列伺服驅動器內部控制信號分壓原理：

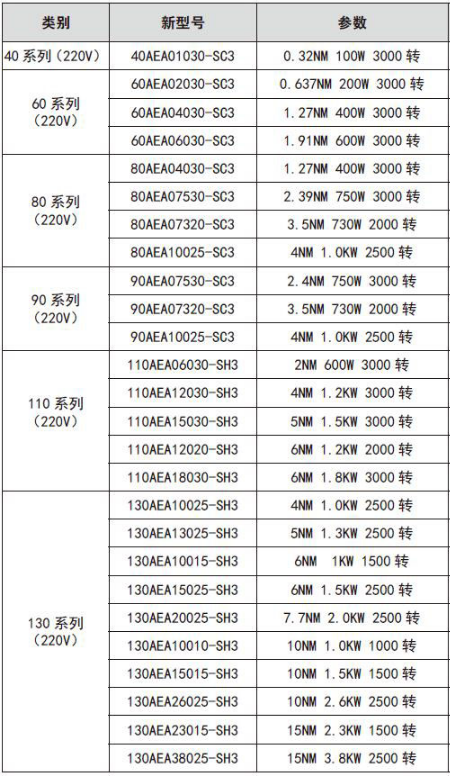

時代超群伺服電機型號及參數表如下：
聯系方式：QQ:467102884 電話：13811070445（劉女士）
