客戶電機：48V 200W 4500轉 電機極對數7

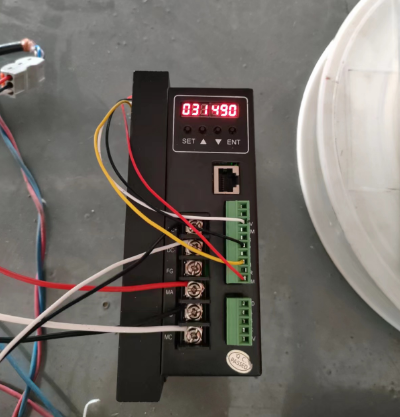

客戶選用驅動：DBLS-02-S(48V 30A)

運行正常可以顯示正常轉速，可以上高速

客戶選用驅動器：DLS-02(48v 15A)

問題反饋：電機轉速調不上去

問題分析：不帶數顯的驅動器，對于不同極對數電機，有速度上線設置。

如果電極對數是1   那么速上線為14000轉

如果電極對數是2   那么速上線為7000轉

如果電極對數是4   那么速上線為3500轉

……

如果電極對數是7   那么速上線為2000轉

這也就是客戶為什么速度調不上去的原因。

那么如何解決呢？

需要利用調試版更改驅動內部參數。

（一）機型 1號DBLS-02（連續電流15A）

注：PROV0-PROVF 對應地址0H-FH

A.   15A控制器參數表

0;  .DB     254     ;PROV0位變量 254:閉環 255:開環

1;  .DB     02      ;PROV1極對數 1-99

    說明：電機極對數

2;  .DB     04      ;PROV2****轉速KN 0-99   ;

4000轉/分兩對極電機    2000轉/分4對極電機  1000轉/分8對極電機

    說明：電機****轉速限速

3;  .DB     04      ;PROV3無感啟動初始轉速  X=1-15  N=3125/X

    說明：無感工作模式時，啟動轉速。加大參數啟動轉速下降，減小參數啟動轉速上升。

4;  .DB     03      ;PROV4無感啟動初始力矩 1-99 1-62

    說明：無感啟動初始力矩。加大參數啟動力矩增加，減小參數啟動力矩減小。

5;  .DB     64      ;PROV5閉環控制P參數1-199

    說明：速度閉環控制P參數。加大參數啟動加快穩定性下降，減小參數啟動減慢穩定性增加。

6;  .DB     01      ;PROV6電流環的P參數1-10

    說明：電流閉環P參數。加大參數電流保護反映速度加快平穩性下降，減小參數電流反映速度減慢平穩性增加。

7；.DB    130    ;PROV7電流保護****值。缺省10A, 144為15A

8；.DB     08        ;PROV8積分延遲時間

9；.DB     32         ;PROV9無感啟動時間

a；.DB    255        ;PROVA 實時電流

b；.DB     255    ;PROVB  空

c；.DB     255    ;PROVC  空

d； .DB    255     ;PROVD 剎車力度低位

e； .DB     01      ;PROVE 剎車力度高位

范圍 0-1023  力度值= PROVE*256+ PROVD

剎車力度值 力度值越大，剎車力越大

f；.DB     02        ;PROVF   機型編號
