DBLS-KZH控制盒對應ZM-6618驅動器接線如圖

GND=V-

F/R=DR

SV=VE

PG=FG

+5V=V+

接好線以后調節參數

P002=電機極對數

P003=OF

這樣設置好以后上電顯示的為真是轉速

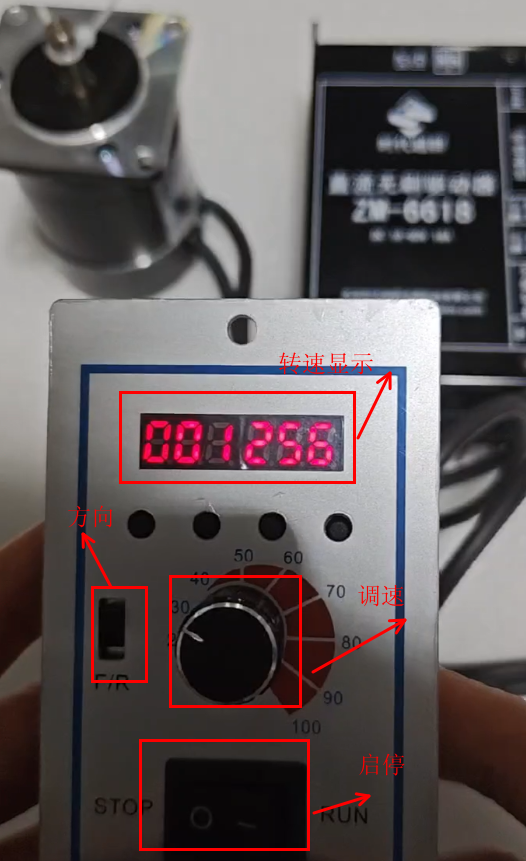

功能一：

速度顯示，顯示電機的實時轉速。

功能二：

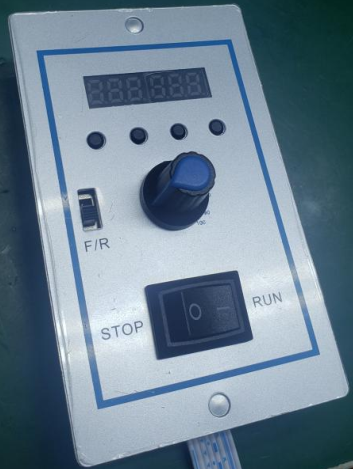

面板上有 啟停按鍵，控制電機的啟動停止。stop停止， run啟動

功能三：

面板上有 正反轉按鍵,控制電機的正反運行模式，F(xiàn)/R口

功能四：

面板上有 調速電位器，可以無級調節電機的不同速度。

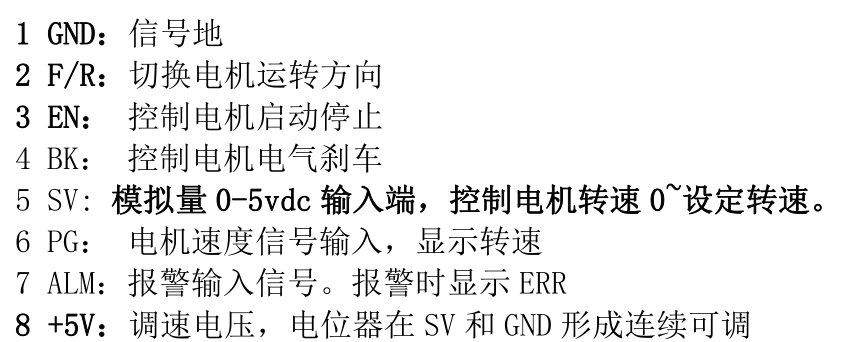

接無刷驅動器的端子接口說明：

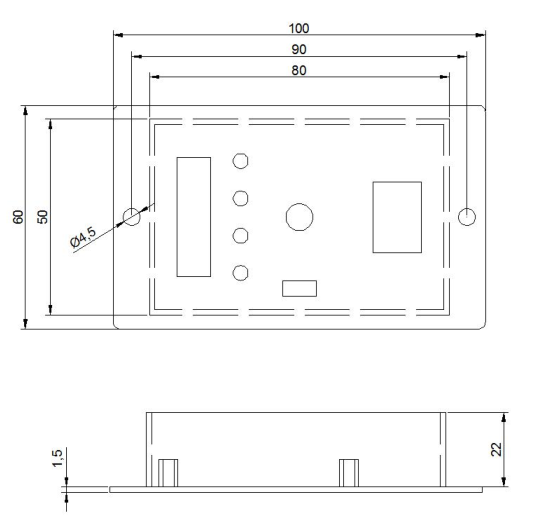

機械安裝尺寸如下：

開口尺寸是  50*80mm 安裝孔距是90mm ,  引出線長  500mm

顯示板修改參數定義：

P001 02 電機極對數( ( 按電機實際極對數修改) )

P002 OF 速度脈沖信號倍率

（單對極 1 1  個脈沖一圈對應 2 DBLS-02  無刷驅動器，參數為  0F ）

( 單對極 3 3  個脈沖一圈，參數改為 5 ，對應DBLS-01-S ， 02S， 03S，06S，07S  等無刷驅動器 )

( 單對極 6 個脈沖一圈，需要改兩個參數，P002改為3，P003改為13，對應  DBLS-01等）
