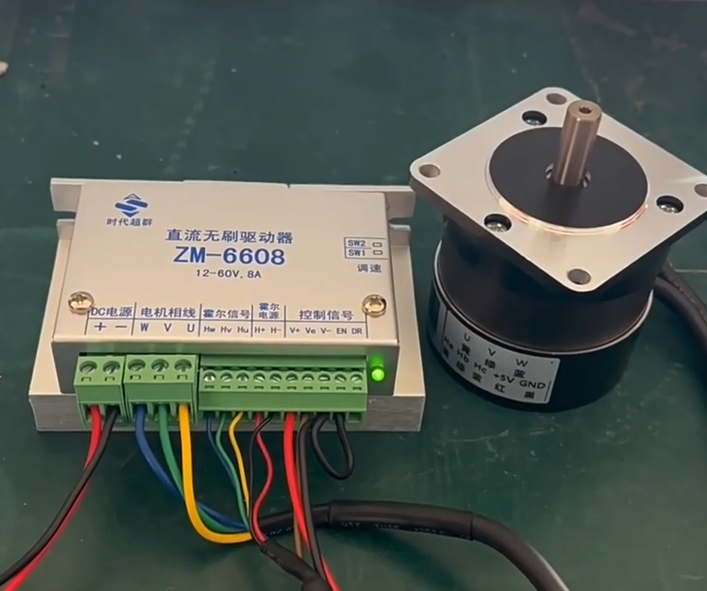

圖右時代超群直流無刷電機57BL55S06-230TF9，電機功率60W，電壓24V，轉速3000轉，圖左時代超群ZM-6608直流無刷電機驅動器，耐壓12-60V，電流8A，可控制電機啟動，停止，正反轉。 今天介紹一下，這款套裝如何接線使用： 首先：供電DC電源，為直流電源，電機電源24V，驅動器供電電壓也必須是24V，否則轉速，溫升異常 其次，電機標簽上有線序定義，U，V,W 為電機相線，對應黃，綠藍，HU,HV，HW,H+,H-為電機霍爾線，分別對應，細線，黃，綠，藍，紅，黑。注意8線的線序一根都不可以接錯，否則電機轉速異常，無力。長時間接錯容易導致電流異常大而燒毀電機或者驅動。 再次，控制端口接線如下：

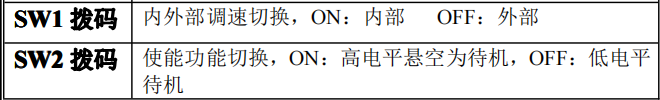

V- EN的通斷控制電機的啟動和停止 V- DR的通斷控制電機的正傳和反轉 V+ VE V-可以外接電位器調速 (V+和V-接電位器兩邊 ,VE接電位器中間腳) 關于撥碼開關，SW1，SW2說明
SW1控制內外部調速，如果我們驅動器本身的十字旋鈕調速，那么打到ON狀態，如果外接電位器調速，那么打到OFF狀態
SW1控制V-和EN是短接啟動還是斷開啟動，如果打到ON的狀態，那么V-和EN導通的時候電機啟動，如果打到OFF的狀態，那么V-和EN斷開的時候電機啟動（上電就啟動了）
