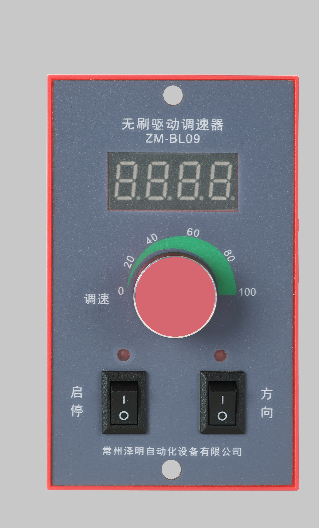

無刷驅動調速器 ZM-BL09是時代超群開發的一款用于無刷驅動器調速的設備。本產品通過接入無刷驅動控制端口，將控制信號輸入無刷驅動。由此來對電機的啟停、調速、方向、來進行控制。本產品無需外接電源，可通過接入無刷驅動內置5V輸出進行供電。本產品操作簡單方便、穩定可靠、適配性強。

適用驅動器:ZM-6505A,ZM-6510A,ZM-6515A,ZM-7205A,ZM-7210A等

功能：

1.可控制電機啟停

2.可控制電機調速

3.可控制電機方向

4.可顯示電機轉速

此款調速器控制方便，操作簡單。平滑調速，實時速顯。穩定可靠，效率高

接線使用方法：

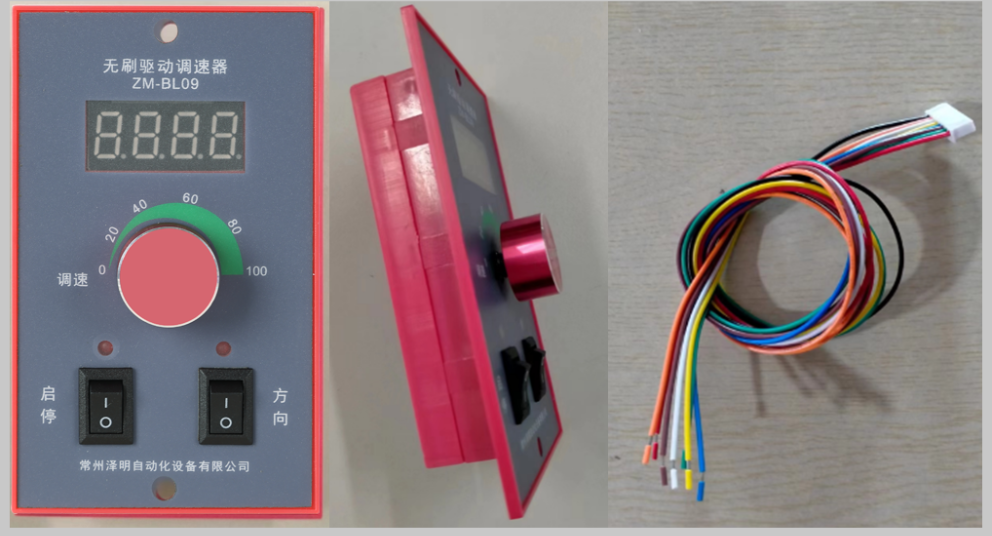

1.連接設備：把BL09的端子依據定義依次接到驅動器的控制端即可完成鏈接

2.調速器的啟用：首先將啟停開關閉合，啟停顯示燈常亮。此時旋轉面板上的電位器，當前數碼管顯示轉速，范圍為0~9999轉/分鐘。

調速器的停用：在啟用狀態下，將啟停開關斷開，數碼管顯示轉速為0；可用于電機運行狀態下，急停電機的作用。

3.電機反轉：方向開關斷開，電機以默認方向旋轉。閉合方向開關，此時方向指示燈常亮，電機以相反方向運行。

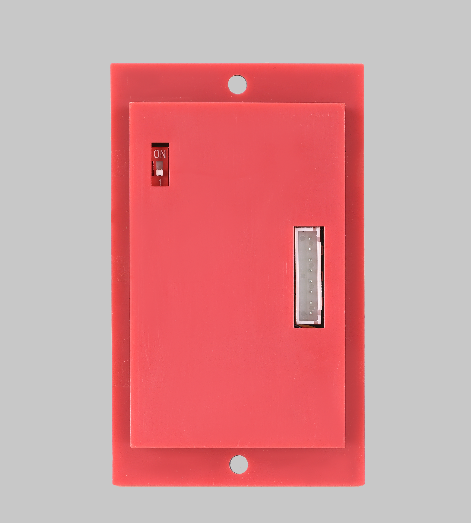

4.極對數選擇：本調速器可支持兩對極及四對極電機。默認（ON）四對極電機，將背面極對數選擇開關撥到（1），可改為兩對極。在極對數匹配的情況下，數碼管顯示的轉速，即為電機實際轉速。
