時代超群轉速表5166FR-5V和5166FR-24V，一個是5V供電，一個是24V供電
FG口是信號輸入口，無論是5166FR-5V和5166FR-24，FG口電壓都是5V 所以這款轉速表，配無刷電機驅動的時候，一般無刷驅動器內置5V電源，所以選用5166FR-5V，那么，5V供電端口直接接驅動,fg口接驅動器的速度輸出口或者霍爾短 如果配步進電機的時候，一般步進電機24V供電，5166FR-24，供電24V，速度輸入口FG接脈沖發生器的脈沖口，，當然FG接收的是5V信號，所以如果是5V脈沖發生器，直接接，如果是24V需要串2K電阻。

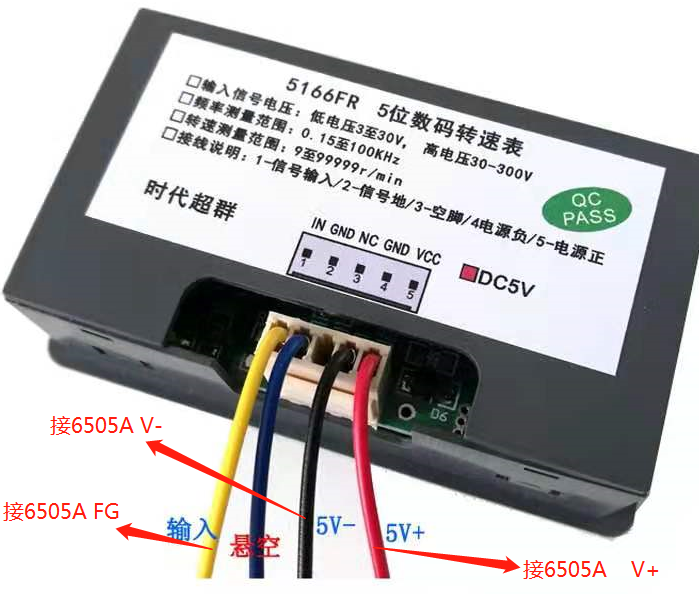

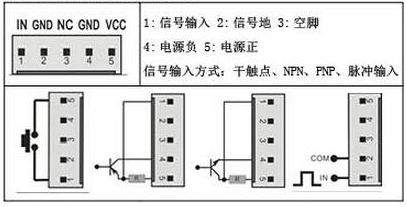

5166FR系列頻率/ 轉速表是采用美國Microchip 公司高性能單片機作為中央處理器，具有可靠性高、抗干擾能力強、測量范圍寬、測量精度高等特點。本系統在頻率測量方面突破傳統的周期測量和脈沖計數測量方法，整合這兩種測量方法的優點，采用先進的全同步周期測量法，使儀表在測量范圍和測量精度方面實現質的飛躍。因此，該系列儀表可廣泛應用于各行各業中需要高精度頻率測量的場合。 轉速表的接線方法：
