ZM-BL7280SC直流無刷電機驅動器是我公司推出的，針對大、中功率無刷電機傳動領域的高科技產品。本產品使用先進的集成電路，具有更高的抗干擾性及快速響應能力。本產品適合驅動峰值電流在80A以下，電源電壓在DC32V~90V以內（面板標稱DC36V~72V）的任意一款有霍爾直流無刷電機，并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。

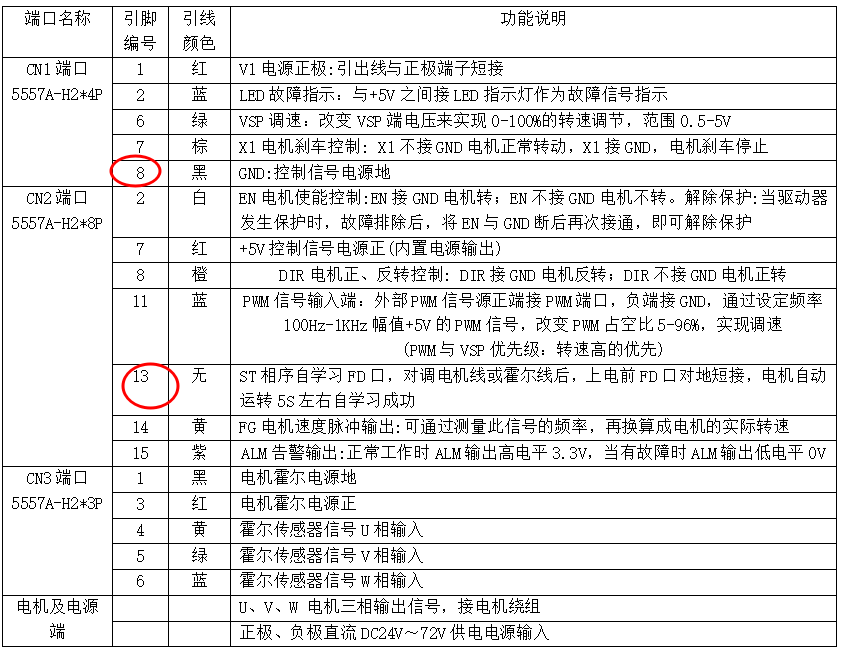

控制端口定義及線序定義如下：

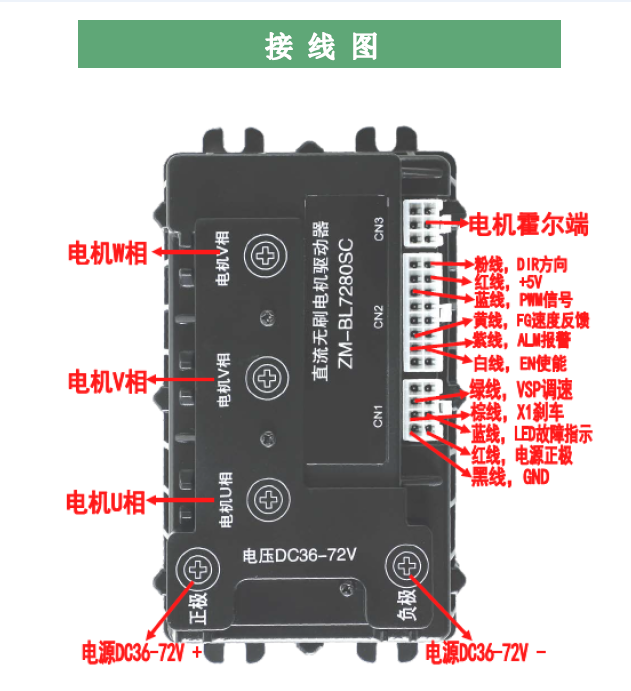

實物接線如下：

霍爾接線一一對應

接好電源，電機線，霍爾線

如果客戶不知道電機線序的情況下可以通過以下方法進行線序自定義

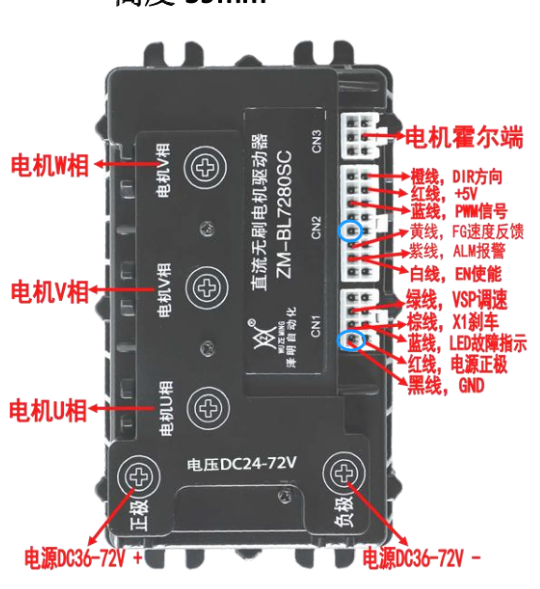

所有線接好以后，13腳和8腳用一根線短接（藍圈部分），上電運行電機，旋轉五秒，自學習成功后，去除此線即可

控制端口控制定義如下：

端口定義：

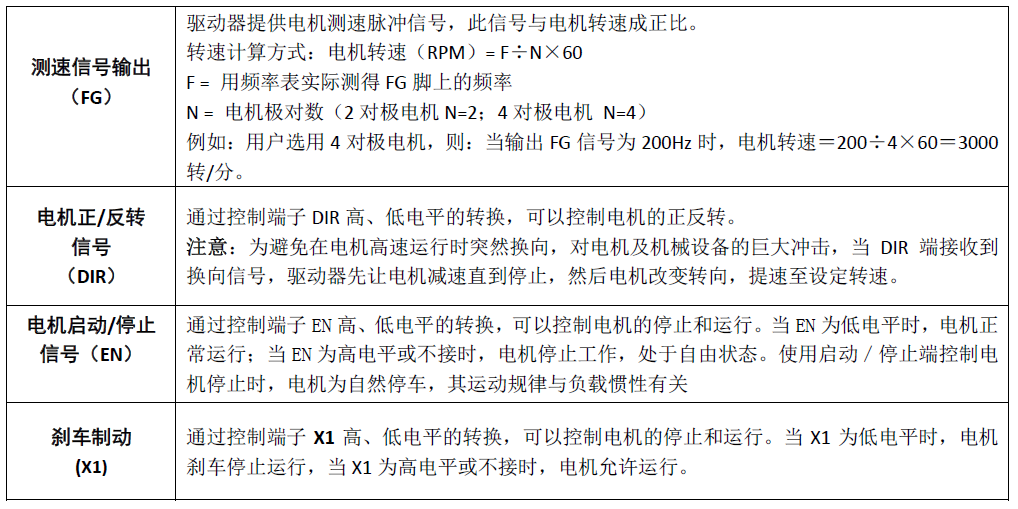

功能說明：

調速，控制端口紅色接電源正極（電子鎖）是必須接的，否則電機無法正常旋轉

功能說明：
