DM系列高性能伺服電機驅動器采用雙成PCB制版性能更穩定，數碼管實時顯示轉速，按鍵可隨時更改驅動參數；電路板表面噴涂厚層三防漆，防塵、防潮、防靜電，抵制惡劣環境，驅動器內部采用井TI芯片、原裝井口紅寶石電解電容電源濾波、美國仙童原裝大功率IPM模塊。****高品質保證。 可應用在是火花機、機械手、精確的機器等。能加配減速箱、令機械設備帶來可靠的準確性及高扭力。 調速性好，單位重量和體積下，輸出功率****，更遠遠超過步進電機。多級結構的力矩波動小。

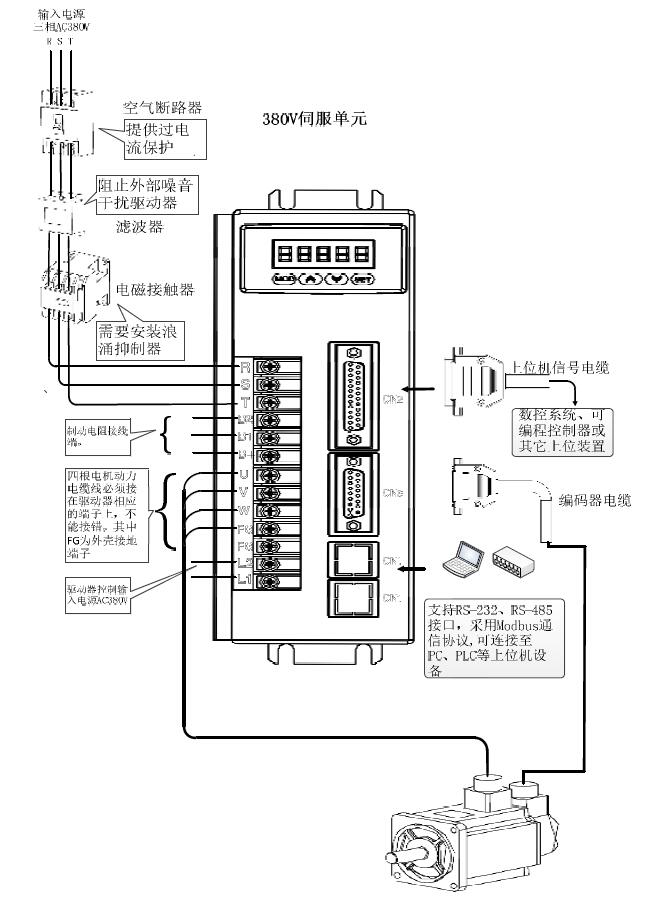

380V DM系列伺服驅動器接線圖

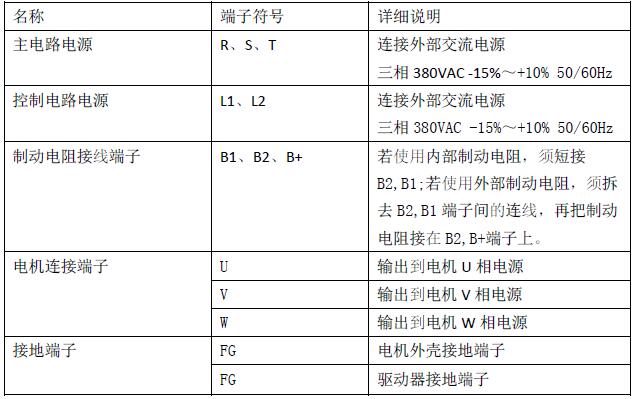

380V 驅動器端子
接線注意事項： ● 接線材料依照電線規格使用。 ● 電纜長度，指令電纜3m 以內，編碼器電纜20m 以內。 ● 380v 驅動器電源R、S、T 電源接線是否正確，請勿接到220V電源上,否則電機運轉不正常。控制電源 L1,L2 必須正常接入，否則驅動器無法開機運行。 ● 電機輸出Ｕ、Ｖ、Ｗ端子相序，必須和電機相應端子一一對應。若接錯，電機可能不轉或飛車， 損壞驅動器。不能用調換三相端子的方法來使電機反轉，這一點與異步電機完全不同。 ● 必須可靠接地，而且單點接地。 ● 裝在輸出信號的繼電器，其吸收用的二極管的方向要連接正確，否則會造成故障無法輸出信號。 ● 為了防止噪聲造成的錯誤動作，請?jiān)陔娫瓷霞尤虢^緣變壓器及噪聲濾波器等裝置在同一配線管內。 ● 請安裝非熔斷型斷路器使驅動器故障時能及時切斷外部電源。 電線使用規格
聯系方式：QQ:467102884
電話：13811070445（劉女士）
