線性模組廣泛應用在自動化工業領域中，它在不同自動化工業領域發展當中，相對而言分化較大。那么在選擇線性模組的時候要綜合考慮各種因素，以下就是需要考核的幾大因素。 1、抗振性與穩定性：穩定性是指在給定的運轉條件下不出現自激振動的性能；而抗振性則是指模組副接受受迫振動和沖擊的能力。 2、剛度對于精密機械與儀器尤為重要。模組變形包括導軌本體變形導軌副接觸變形，導軌抵抗受力變形的能力。變形將影響構件之間的相對位置和導向精度。兩者均應考慮。 3、運動靈敏度和定位精度直線導軌運動靈敏度是指運動構件能實現的最小行程;定位精度是指運動構件能按要求停止在指定位置的能力。運動靈敏度和定位精度與導軌類型、摩擦特性、運動速度、傳動剛度、運動構件質量等因素有關。 4、精度堅持性：是指工作過程中保持原有幾何精度的能力。模組的精度堅持性主要取決于導軌的耐磨性極其尺寸穩定性。耐磨性與導軌副的資料匹配、受力、加工精度、潤滑方式和防護裝置的性能的因素有關。導軌及其支承件內的剩余應力也會影響導軌的精度堅持性。 5、導向精度以及模組和支承件的熱變形等。導向精度是指運動構件沿導軌導面運動時其運動軌跡的準確水平。影響導向精度的主要因素有導軌承導面的幾何精度、導軌的結構類型、導軌副的接觸精度、外表粗糙度、導軌和支承件的剛度、導軌副的油膜厚度及油膜剛度。直線運動導軌的幾何精度一般包括：垂直平面和水平平面內的直線度;兩條導軌面間的平行度。導軌幾何精度可以用導軌全長上的誤差或單位長度上的誤差表示。 6、運動平穩性模組運動平穩性是指導軌在低速運動或微量移動時不出現爬行現象的性能。平穩性與導軌的結構、導軌副材料的匹配、潤滑狀況、潤滑劑性質及導軌運動之傳動系統的剛度等因素有關。

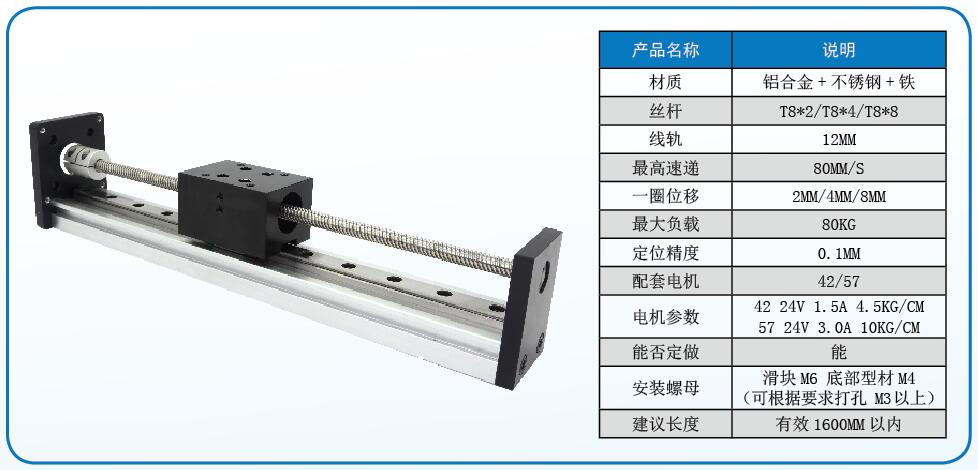

圖為時代超群CTX系列滾珠絲桿線性導軌
CTX系列導軌有以下幾個特點： 1、四方向等載受負荷力 導軌滾動體設計為特殊的壓力角，決定其徑向，反徑向和水平方向可承受等額載荷 2、高剛性，高負荷 導軌采用特殊的四列圓弧溝槽設計，增大了接觸面積，相對兩面列式溝槽承受載荷能力，接觸剛度和系統剛度都大有提高。 3、高精度 導軌采用高精度特性專機多面同時磨削，激光檢測等先

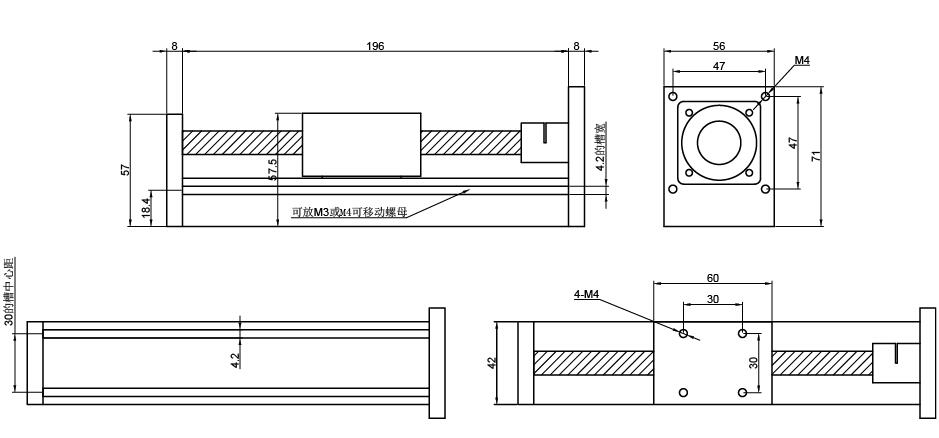

進手段，易于保證導軌的制造精度。 4、平滑，低噪，環保無污染 導軌返向器采用特殊的合成樹脂制作的返向，導向系統，并擁有特殊的返向系統設計，因而可達到平滑而低噪的直線運動。 5、結構小型化 導軌端面和剛性達到****化設計，端面小而剛性大，因而可實現機床小型化的目的。 外形/電氣原理圖
以上導軌底部型材主要為鋁合金型材，定位精度可以達到0.01MM，****可達到80KG，可配42、57系列步進電機，注意配步進電機時，速度越快負載能力越小，反之亦然。
