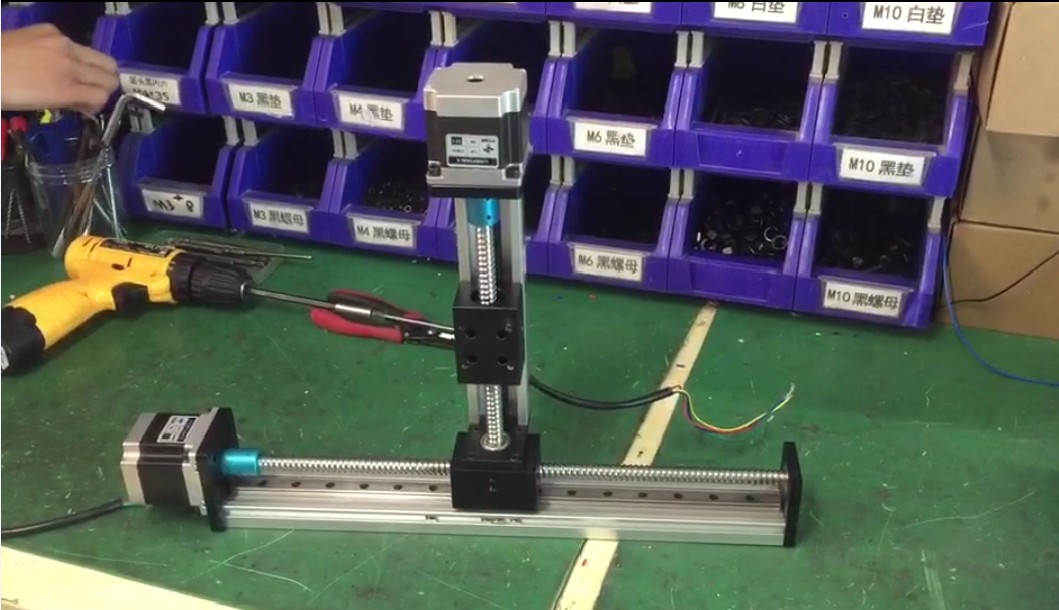

上圖測試現場使用的導軌為我公司生產的CBX系列線性滾珠絲杠直線導軌滑臺，水平載重30kg，垂直載重10kg,定位精度0.03MM，CBX1204-200,有效行程200mm，絲杠規格為1204滾珠絲杠，即12mm直徑，4mm導程，此款有效行程可做到1500mm，可做成1605、1610規格的滾珠絲杠可配42/57步進電機、無刷電機，60閉環伺服電機等。

電機57HBP56AL4-TF2-XR采用永磁硅鋼片造，低碳環護，力矩，與其他品牌步進電機相比具有定位精度高，輸出力矩高，響應頻率高，運行噪音低，動態特性好等特點及優勢。電機扭矩0.9NM，電流2A，步距角1.8度，軸8MM和導軌聯軸器8*8匹配安裝好，進行測試。運行效果平穩。廣泛適用范圍于激光、醫療、紡織、安防等行業。

ZD-2HD442高性能兩相步進電機驅動器具有高集成度、高可靠性；接口采用超高速光耦隔離；抗高頻干擾能力強；****輸入電壓：DC 45V(峰值)；****輸出電流4.2A；具有短路、過流、過熱保護等功能；整步、二細分、四細分、八細分、十六細分可調；輸出電流連續可調；短路、過流、過熱保護功能自動保護；自動半流鎖定；支持脫機、使能、鎖定等功能。

聯系方式：QQ:467102884  電話：13811070445（劉女士）
