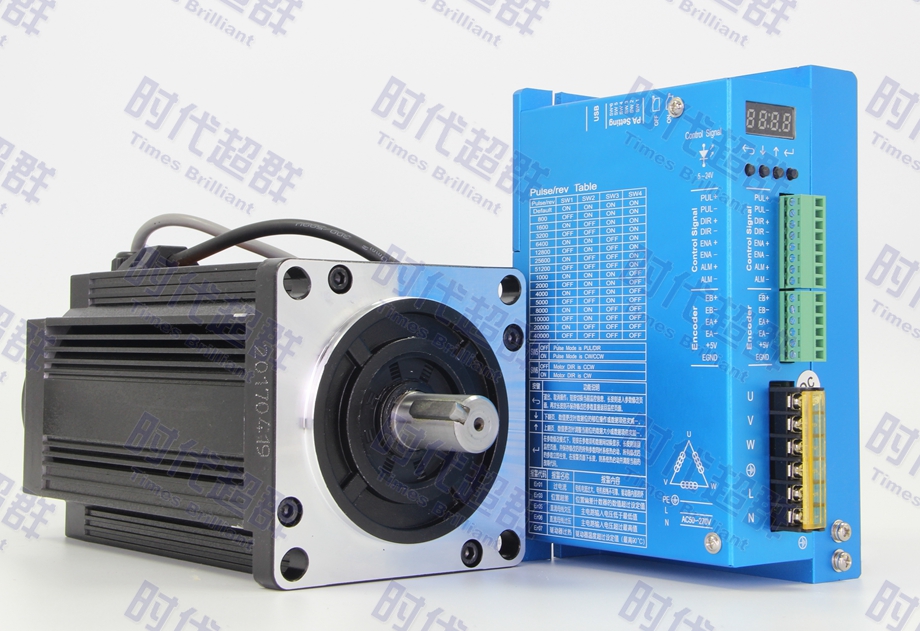

110ECP220ALCS-TK0配ZDM-2HA2280 如圖：
110BYG三相閉環電機接線圖說明
ZDM-2HA2280閉環驅動器 ●端子說明 表一：繞組接線表 表二：編碼器接線表 引線顏色 | 紅 | 黑 | 綠 | 棕 | 白 | 灰 | 信號定義 | 5V | 0V | A+ | A- | B+ | B- |
注：電機前端蓋望進軸反轉
●端子說明 表一：繞組接線表 表二：編碼器接線表 引線顏色 | 紅 | 黑 | 綠 | 棕 | 白 | 灰 | 信號定義 | 5V | 0V | B+ | B- | A+ | A- |
注：電機前端蓋望進軸正轉 三相高壓閉環驅動器，電機的接線U，V，W三根線是有順序的，如果電機上電后自振，一半就是接線不對，把其中任意二根線對調就可以了。 相關閉環問題可咨詢楊工:18001308796 QQ:1755105676
|
