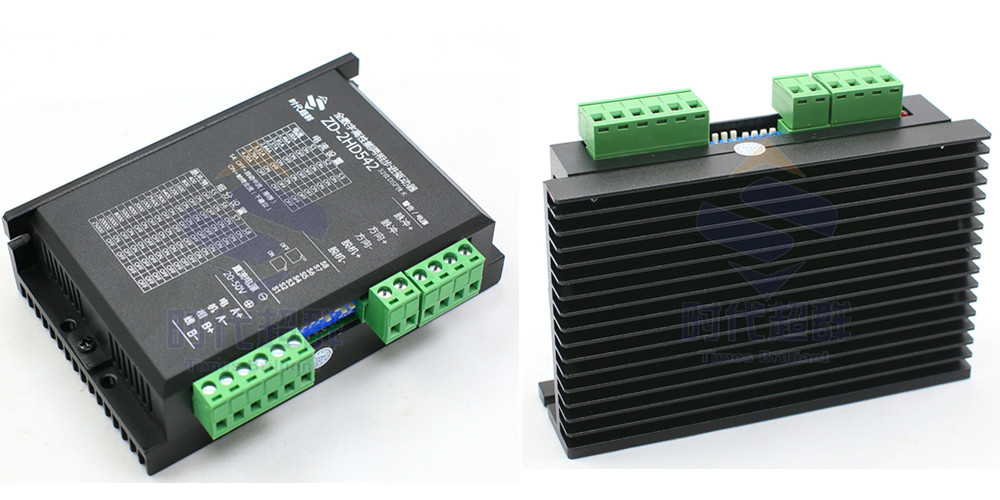

ZD-2HD542 是時代超群自主研發的高性價比的細分驅動器，特別適合大批量低成本用途，同時具有優越的性能。由于采用了三態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種，SW4 可設置靜止半流，極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和市面上的驅動器相比，****競爭力和吸引力。

 本款驅動器的特點：

  ·低價格，高速力矩大

  ·供電電壓可達 50V

  ·輸出電流峰值可達 4.2A

  ·三態電流控制技術電機發熱低

  ·靜止電流自動減半 0.4S 減小為 60%

  ·可驅動 4，6，8 線兩相步進電機

  ·光隔離差分信號輸入，脈沖****響應頻率****可達 200KHz

  ·細分精度 2,4,5,8,10,16,20,25,32,40,50,64,100,125,128 可選

  ·外形尺寸小巧（118×75.5×34mm）

  ·電流設定方便，八檔可選

  ·4 位撥碼，共 15 檔細分

  ·具有過壓、短路等保護功能

  ·雙極恒流 PWM 驅動輸出

    適合各種中小型自動化設備和儀器，例如：雕刻機、醫療蠕動泵、打標機、切割機、激光照排、繪圖儀、數控機床、自動裝配設備等。在用戶期望小噪聲、高速度的設備中應用效果特佳。

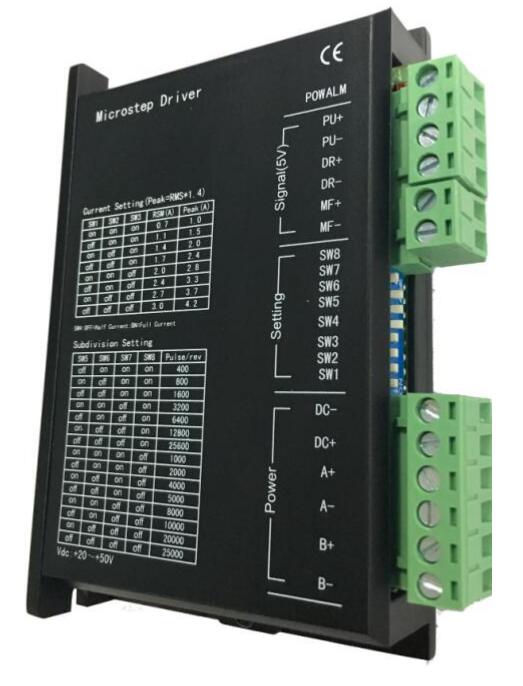

    另有一款外形極為相似的ZD-2HD542M 它又有哪些特點呢？

    ● 高性能、低價格

    ● 設有 16 檔等角度恒力矩細分，****分辨率 25600 脈沖/轉，其它細分可定制完成

    ● ****反應頻率可達 150Kpps

    ● 步進脈沖停止超過 100ms 時，線圈電流自動減到設定電流的一半

    ● 驅動有效電流 0.7A/相到 3.0A/相分 16 檔可調

    ● 單電源輸入，電壓范圍：DC20-50V

    ● 帶欠壓(17VDC)、過壓(53V)、過流(短路)、過熱(80℃)保護功能,并通過紅燈閃爍以區別

    ● 掉電相位記憶功能（設備由于意外或人為原因掉電、關電，系統自動記憶相位）

    ●I/O 信號,所有輸入信號均通過光電隔離，信號電平 5V（24V 信號需接 2KΩ電阻）

    ●脈沖平滑功能，使電機低速運行更平穩，平滑等級可設定

    ●電機電感量可調，發揮步進電機****效能

  強化版542（ZD-2HD542M)與普通版542(ZD-2HD542)對比如下：

     另：注意事項

   1、輸入電壓不能超過直流 50V；

   2、輸入脈沖信號下降沿有效，上升沿控制需要設置驅動器內部參數；

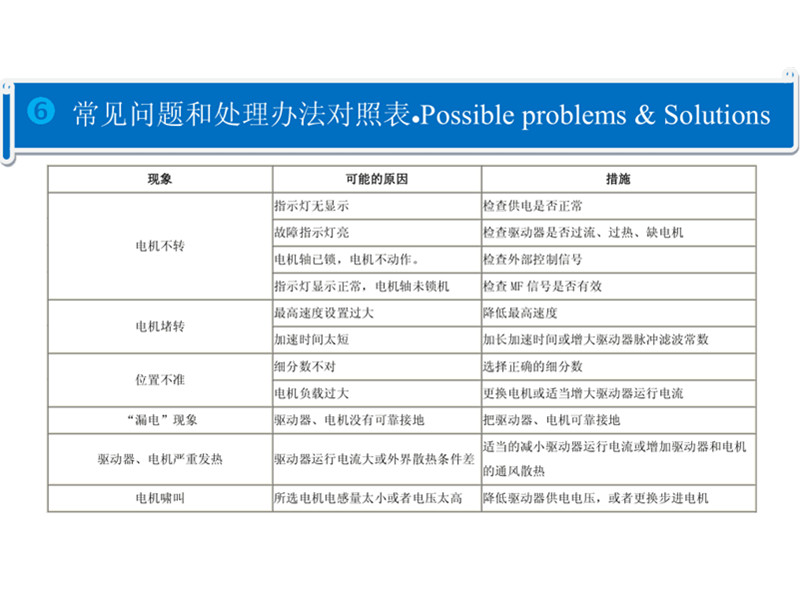

   3、驅動器溫度超過 75 度時驅動器停止工作，故障指示燈 ALM 亮，直到驅動器溫度降到50 度時，驅動器需要重新       上電才能恢復工作。出現過熱保護請加裝散熱器；

   4、過流（負載短路）故障指示燈 ALM 亮，請檢查電機接線及其他短路故障，排除后需要重新上電恢復；

   5、無電機故障指示燈 ALM 亮，請檢查電機接線，排除后需要重新上電恢復；

   6、為獲得****匹配，請選擇星火步進電機，以獲得****性能。

   相關技術指導咨詢楊工:18001308796  QQ:1755105676
