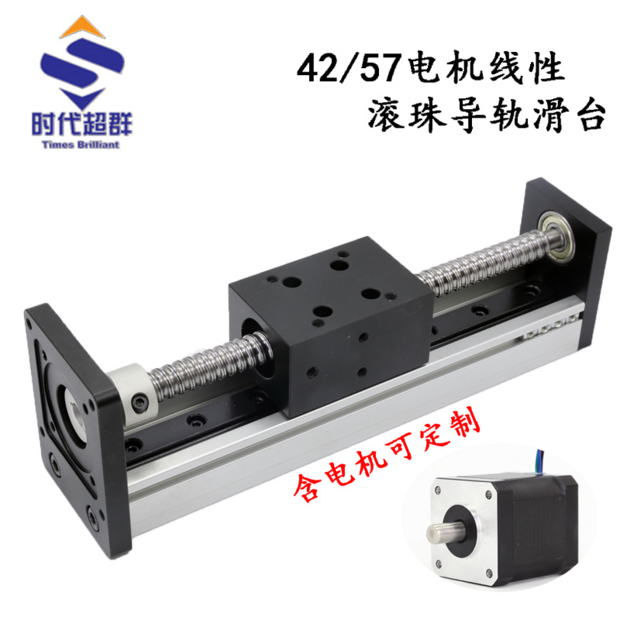

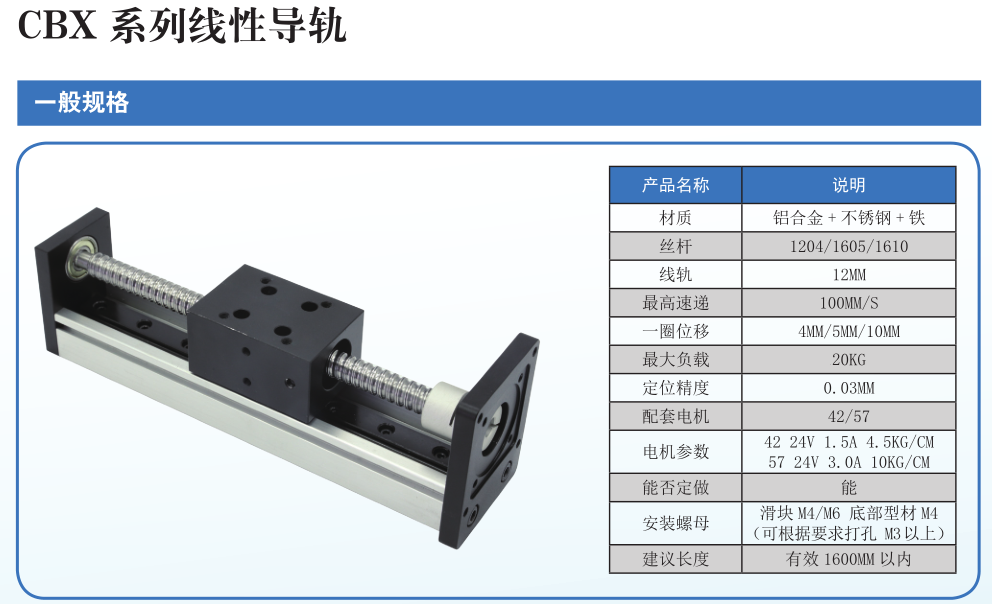

導軌型號CBX1204-100

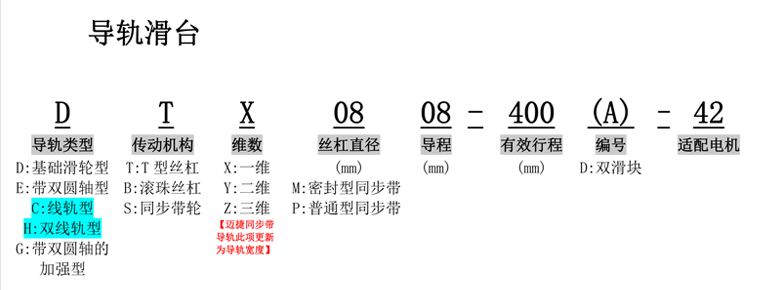

命名規則

    CBX1204-100的意思是線規型滾珠絲杠一維 ，有效行程100mm

    1204意思是 絲杠直徑12mm 導程4mm（電機轉一圈走4mm）

裝上電機可實現精準的往復定位運動（精度0.03mm）

可以實現往復運動的程序

編程實例：（往下翻有操作步驟）

參數要求：起跳頻率 2.5KHZ, 升降速較快 , 間隙補償為 0;

運行要求：以 2.9KHZ 的速度運行 10000 步，再以 15KHZ的速度反向運行 10000 步，停止。

參數清單：（進入參設定狀態修改）JF=02500，rS=H，CC=0000。

清序清單：（進入程序編輯狀態）

• 00 SPEED 02900 ；給下面的運行賦值速度 2.9KHZ

• 01 G-LEN 00010000 ；電機正向運行 10000 步

• 02 SPEED 15000 ；給下面的運行賦值速度 15KHZ

• 03 G-LEN － 00010000；電機反向運行 10000 步

• 04 END ；程序結束

• 不會編程可以查看控制器→操作步驟http://www.gfzfw.cn/shownews.asp?id=11555

適配電機：42/57（根據負載不同所選電機規格也就不同）以下為默認電機水平負載1kg 垂直負載0.5kg

1204絲杠  速度在100rpm/min以內

42HBS48BL4-TF7

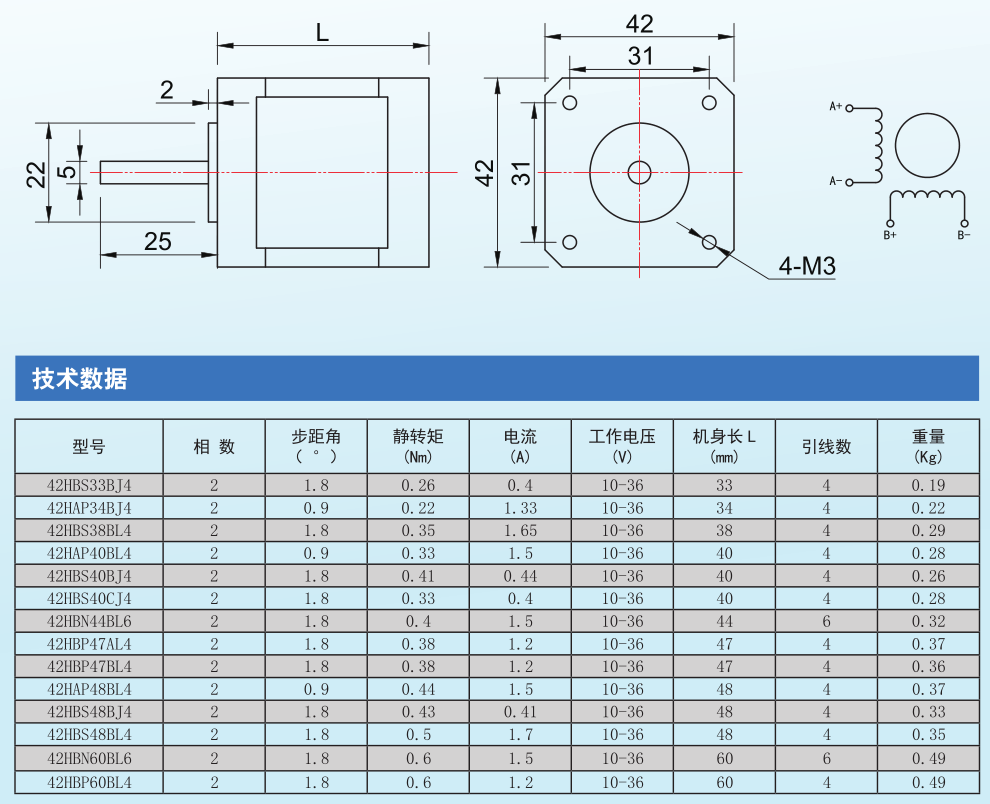

電機尺寸圖

適配驅動器：

ZD-M42S

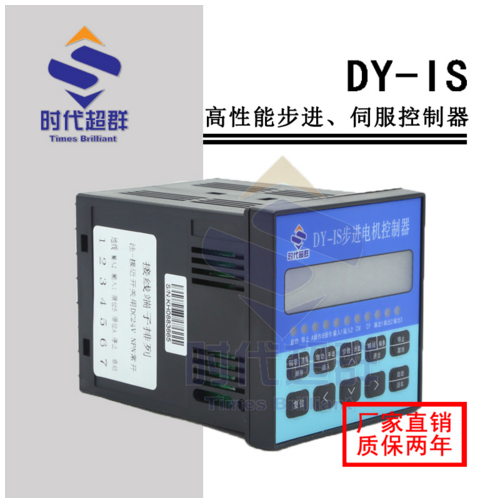

控制器：
