時代超群加強行導軌滑臺主要有以下兩款 A款、120mm型材寬的，滑塊為120*80mm含兩個導軌滑塊，價格為100mm有效行程為870元，每加100mm加70元，水平****載重150KG

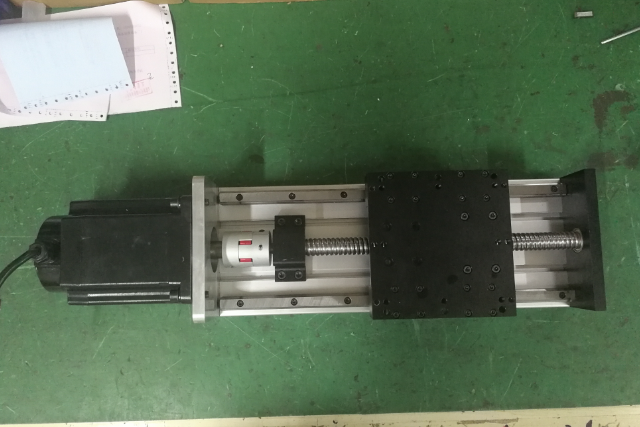

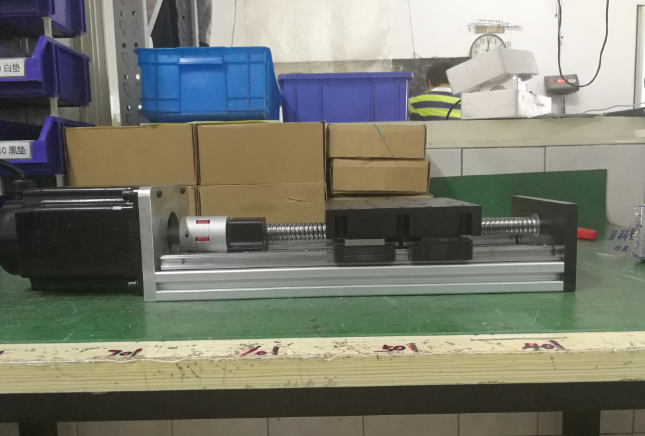

B款、150mm型材寬的，滑塊為150*150mm含四個導軌滑塊，價格為100mm有效行程為1050元，每加100mm加70元，水平****載重300KG（上圖款） 1605是指滾珠絲杠直徑16，05是指螺距，螺距就是電機360度（也就是一圈）走的毫米 以此類推，1204,1610,2004,2010,2020……
1、精密、堅固 2、可單軸使用 3、可用于多軸組合 4、可模組化應用 5、結構簡潔，可節省機械設計空間 6、具有多種安裝與連接方式和附件可供設計選擇 7、可搭配多種馬達與馬達控制調節器 8、可多點定位與多段控制 9、選用合適的附件，可提高組裝效率 10、滿足設計上不同的精度要求
時代超群廠家直銷110步進電機110HCY160AL3S-TK0 8NM三相步進電機采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。步距角1.2°，扭矩12Nm，電流5.8A，機身長160MM，軸徑Φ19MM，鍵6，出軸長40mm，廣泛適用范圍于激光、醫療、紡織、安防等行業。
另還可配110系列大扭矩電機，8NM 12NM 16NM 20NM 22NM多種規格 | 步進電機型號 | 步距角° | 電機電流(A) | 電機扭矩(N.m) | 相電阻(Ω)
| 相電感(mH)
| 機身長度(L)mm | 重量 | | 110HCY137AL3S | 1.2° | 4.3 | 8 | 1
| 11.9
| 137 | 5.5 | | 110HCY160AL3S | 1.2° | 5.8 | 12 | 0.76
| 11.5
| 160 | 7.1 | | 110HCY185AL3S | 1.2° | 6 | 16 | 1.28
| 19
| 185 | 8.8 | | 110HCY220AL3S | 1.2° | 6.8 | 20 | 1.24
| 22
| 220 | 11 | | 110HCY230AL3S | 1.2° | 6.8 | 22 | 1.2
| 22.2
| 230 | 12 |
配套驅動ZD-3HE2254三相高性能步進電機驅動器是基于DSP控制的開環三相步進電機驅動器。它是將先進的DSP高性能電機控制芯片和三相逆變驅動模塊結合在一起所構成的新一代全數字式步進電機驅動器。驅動電壓為AC60V-260V，適配電流在6.5A以下、外徑86-110mm的各種型號的三相混合式步進電機。該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機運行平穩，電機在高速時，力矩大大高于二相和五相混合式步進電機。定位精度****可達60000步/轉。該產品廣泛應用于雕刻機、中型數控機床、電腦繡花機、包裝機械等分辨率較高的大、中型數控設備上。
配套控制器CM30D-10可編程單軸控制器，該面板型運動控制器（數控系統）采用高性能32位CPU，驅動裝置采用細分步進電機或交流伺服電機，配備液晶顯示器，全封閉觸摸式操作鍵盤。該系統具有可靠性高，精度高，噪音小，操作方便等特點。 接線示意圖：
