直線絲桿步進電機是采用步進電機作為旋轉動力源,通過螺旋式傳動把旋轉運動轉化為直線運動。一款精密滾珠的直線絲桿步進電機,可以在某些場合替代氣缸,實現定位準確、速度可控、精度高等優點。直線絲桿步進電機被廣泛應用于包括制造、精密校準、精密流體測量、精確位置移動等諸多高精度要求領域。直線絲桿步進電機的使用是非常廣泛,且具有非常顯著的特點,滿足了人們的使用需求。時代超群直線絲桿步進電機可訂制。
產品型號:20B38AT0604B-20 產品描述:20兩相步進電機,4根線,0.6A,200g.cm 貼片機專用電機 ,高精度

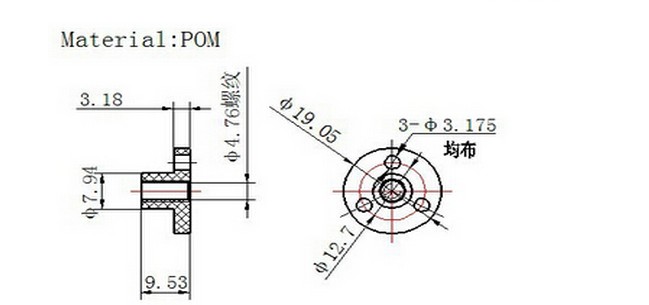

絲桿直徑:4.76mm, 導程0.635mm,絲桿長度200mm,頭絲數2

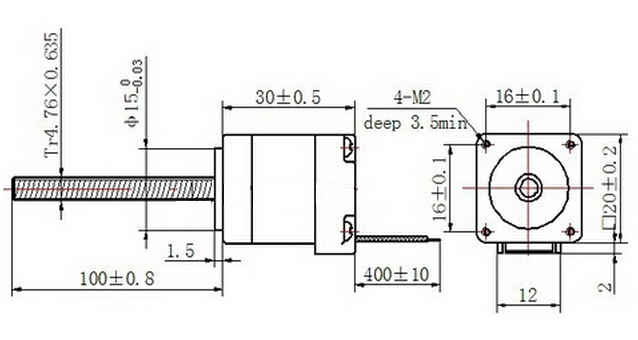

接線方式:紅黑A+、A- 黃綠B+、B- 產品尺寸圖如下(100絲桿為例):

ZD-2HD318高性能兩相步進電機驅動器具有高集成度、高可靠性;接口采用高速光耦隔離;****輸出電流1.8A;****輸入電壓:DC 32V(峰值);短路、過流、過熱保護功能;內部每秒0-10K脈沖,實現簡單控制;高細分,****支持128細分設定。 主要功能: ·整步、2、4、8、16、32、64、128細分可調 ·短路、過流、過熱保護功能自動保護 ·自動半流鎖定,減少待機發熱 ·支持脫機、使能、鎖定等功能

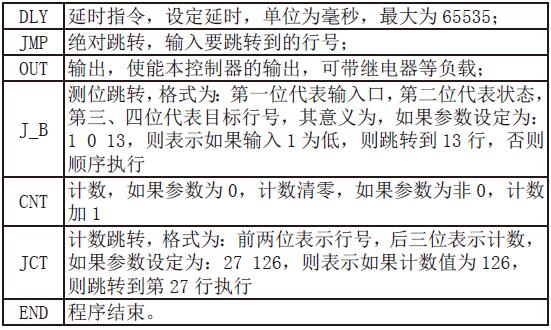

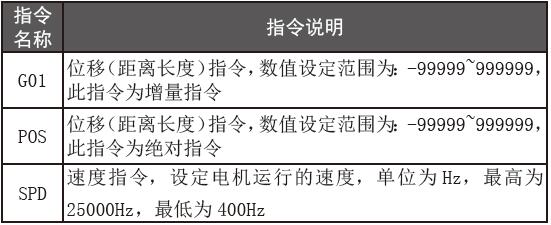

CS10-1控制器是我公司新款研發制作控制器, 支持步進電機或伺服電機角度定長 外部輸入口控制器,支持1路輸出控制其他設備的開關量信號 支持程序編輯手動控制 可以做電機的升降速 啟動速度功能 支持循環 定次數次數循環功能等 本控制器雖然小巧,但功能完善強大,其性能可比市場上的智能單軸控制器,比起其他簡易控制器,優越性更加明顯。 如何利用此款控制器做簡單的編程? 下面介紹本控制器的10 條指令功能。


下面介紹兩款編程示例,來讓大家更清楚了解此款控制器如何編程 例一(定長度) 運行要求:輸入1 有效時電機以每秒鐘2.5圈的速度運行下去 編程分析:首先編這個程序的時候,需要知道驅動器細分是多少,假設現在驅動器細分是16 細分,3200 脈沖電機轉動一圈(代表的意思是電機1 秒電機轉動1 圈是3200 脈沖),那我們就可以算出需要的速度和位移量。 1 SPD 8000 (2.5圈每秒*3200電機一秒鐘的頻率=每2.5圈速度的頻率) 2 G01 999999(輸入****位移) 3 JMP 01(跳轉的第一行) 聯系方式:QQ:467102884 電話:13811070445(劉女士)
