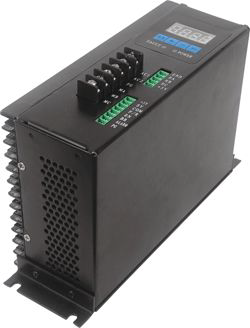

ZD-7204通用無刷電機驅動器是我公司為配合現代化工業自動控制領域而自主研發的大功率驅動器,主要采用國際****電機專用數字處理器DSP 為核心配以高速度數字邏輯芯片高品質功率模塊,組成具有集成度高、體積小、保護完善、接線簡潔明了、可靠性高等一系列優點。該驅動器可提供:操作面板速度設定,外部模擬電壓調速、外部電位器調速,脈寬調速等功能。采用高速核心控制部件控制,具有操作安全(控制部件和功率部件全隔離)、調速方式靈活多樣、轉速即時顯示、保護功能齊全、功率部件提供硬件保護等特點。

產品特征:

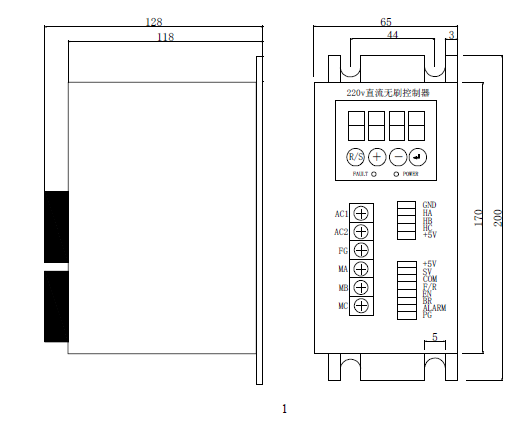

1. 系統特性: 輸入電源 AC180/250VAC 50/60Hz 連續輸出電流: 4.2A,適合750W以下的無刷電機 ****輸出電流: 9.9A,可通過面板設置保護電流點 使用溫度 0~+45°C 保存溫度 -20~+85°C 使用及保存濕度 <85% [不結霜條件] 構造 壁掛箱體式 2. 基本特性 冷卻方式 : 散熱器方式 控制信輸入輸出信號 :全隔離 保 護 機 能: 過電流、過熱過速度過電壓欠壓控制電源異常 面 板 界 面 :4位LED 顯示4 位按鍵操作 安裝尺寸 170*130*65

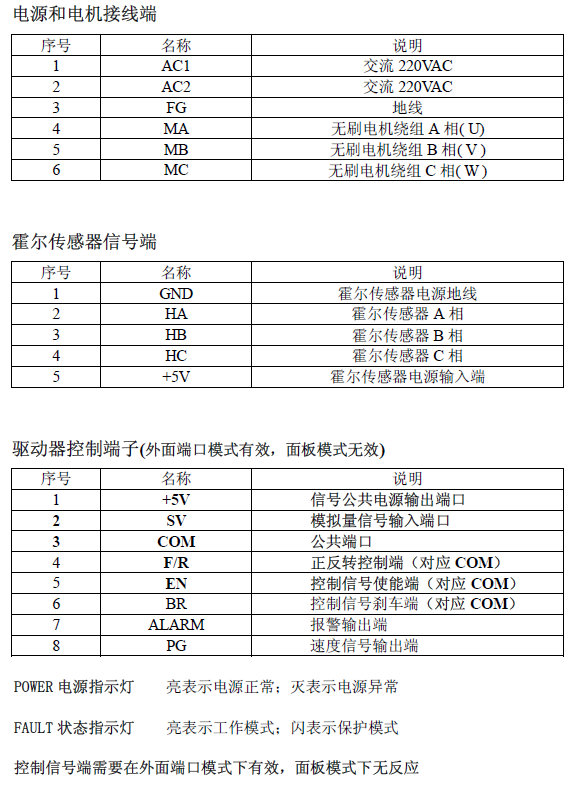

接口及控制信號

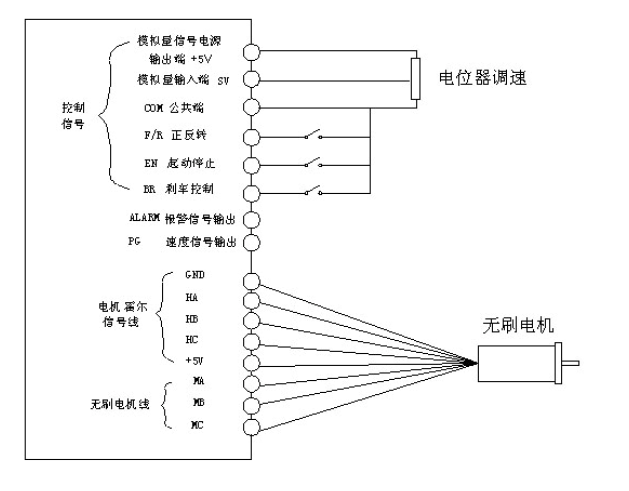

功能與使用 (1)調速方式 本驅動器提供以下三種調速方式用戶可任選一種: 模擬電壓調速可將外部電位器的兩個固定端分別接于驅動器的控制信號端口的+5V 和COM 端,將調節端接于SV 端即可使用外接電位器(10K~100K)調速,也可以通過其它的控制單元(如PLC.單片機等)輸入模擬電壓到SV 端實現調速(相對于COM),SV 端口的接受范圍為DC 0V~+5V,對應電機轉速為0~額定轉速。也可使用外部數字信號調速:在SV 與GND之間可以施加幅值為5V,頻率為1KHz~2KHz的脈寬數字信號(PWM)進行調速,電機轉速受其占空比線性調節。 在面板控制模式下,當電機沒有運轉時,通過設定系統參數設定電機運轉的目標轉速。在電機運轉過程中,可以按面板上的“+”鍵和“-”鍵調整轉速值,設定轉速后按下“ENTER”鍵,運轉轉速會跟蹤到設定轉速。 (2)電機運行/停止控制(EN) 通過控制端子EN 相對于COM 的通斷可以控制電機的運行和停止。當與端子接通時電機運行反之電機停止。使用運行/停止端控制電機停止時,電機根據面板設置的啟動時間啟動、停車,其運動規律受負載慣性影響。 (3)電機正/反轉控制(F/R) 通過控制端子F/R與端子COM的通斷可以控制電機的運轉方向。當F/R與端子COM不接通時,電機順時針運行(面對電機軸),反之則電機逆時針方向運轉:當電機處于運轉狀態進行正/反轉選擇切換時,電機會自動先停車然后再以反方向啟動運轉。 (4)制動停機(BR) 通過控制端子BR 與端子COM 的通斷可以控制電機的制動停機。當控制端子BK 與端子COM 斷開時,電機運行,接通時電機制動停止,制動停機比自然停機快,具體停機時間與用戶系統的負載慣量有關。 (5)電機轉速信號輸出(PG) 速度脈沖輸出,該端口為OC 輸出(30V/10mA max)。PG 端應與電源之間接3KΩ~10KΩ上拉電阻。該端將輸出頻率F(HZ)與電機轉速N(RPM)的關系如下:F=N * P / 60,其中P 為電機極對數,即電機每轉輸出的脈沖為電機的極對數。 (6)報警輸出 驅動器報警輸出,該端口為OC 輸出(30V/10mA max)。報警輸出端與電源之間接3KΩ~10KΩ上拉電阻。報警時該端與GND 導通(低電平),同時驅動器自行停止工作處于報警狀態。
·應用領域
