ZM-7205A 直流無刷電機驅動器是我公司****推出的，針對中功率電機傳動領域的高科技產品。本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應等性能。本產品適合驅動輸入電流在5A以下，電源電壓在AC70V~230V 以內 （面板標稱AC80V~220V ）的任意一款低壓有霍爾或無霍爾的三相直流無刷電機，并具有大電流工作時溫度低的特點。 功能概述 本產品可以實現以下功能： （標準出廠默認設置為方波有霍爾開環模式） 1. 方波有霍爾速度開環運行 2. 方波有霍爾速度閉環運行 3. 方波無霍爾速度開環運行
手持式智能調試器是我公司****開發的一款用于調試、可設置我公司F系列標準無刷驅動器參數及功能的調試器，使得我公司****系列標準無刷驅動器，不僅可以通過驅動器的網口進行電腦軟件設置參數，還`可以通過調試器來調試和設置。
一、 使用及操作說明 1、連接設備：把網口電話線的任意一端插入驅動器的網口座中，再把電話線的另一端插入ZM- BL01的網口座中，即完成連接。 2、調試器的啟用：按下面板上的電位器旋鈕，調試器的四位數碼管點亮，當前數碼管顯示轉速，范 圍為0~9999轉/分鐘。當驅動器連接的無刷電機在轉動時，面板上顯示電機的實時轉速。 調試器的停用：在啟用狀態下，再次按下電位器旋鈕，數碼管全熄滅，調試器停用；也可用于電機 運行狀態下，急停電機的作用。 3、參數設置： 3.1進入設置狀態 3.1.1調試器處于啟用狀態。 3.1.2外置模擬電位器旋到0位，即VSP的輸入電壓為0伏、電機必須處于停止?fàn)顟B(tài)且故障燈在 慢閃爍時，才可設置參數。 3.1.3按下面板上鍵進入設置狀態。（在電機運行時按下面板上鍵，可以切換當前是轉速顯 示，還是電流顯示。電流顯示為mA顯示值,如當前驅動器電流為0.6A, 電流顯示 為600mA） 3.2設置參數 3.2.1進入設置狀態后，四位數碼管的第一位顯示當前參數設置的代碼，并且此代碼閃爍，此 時后三位數碼管熄滅。 設置狀態共9個代碼對應如下： A | C | E | F | H | L | P | U | ━ | 轉速 設置 | 電流 設置 | 恒扭矩 設置 | 加速 時間 | 有霍爾/無霍爾 | 開環/閉環 | 方波/正弦 | 電機 極對數 | 恢復出廠值 |

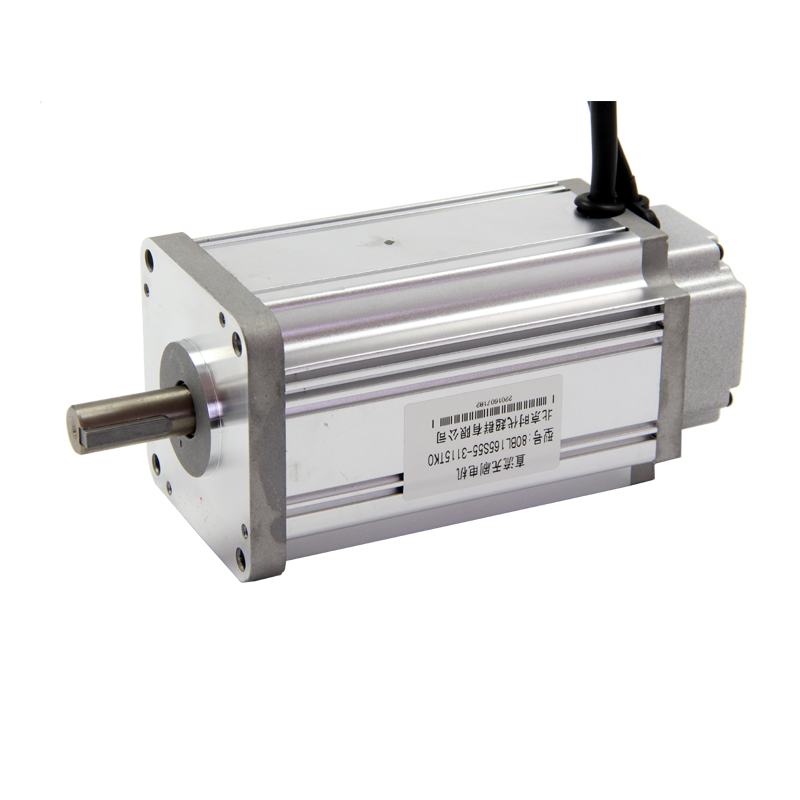

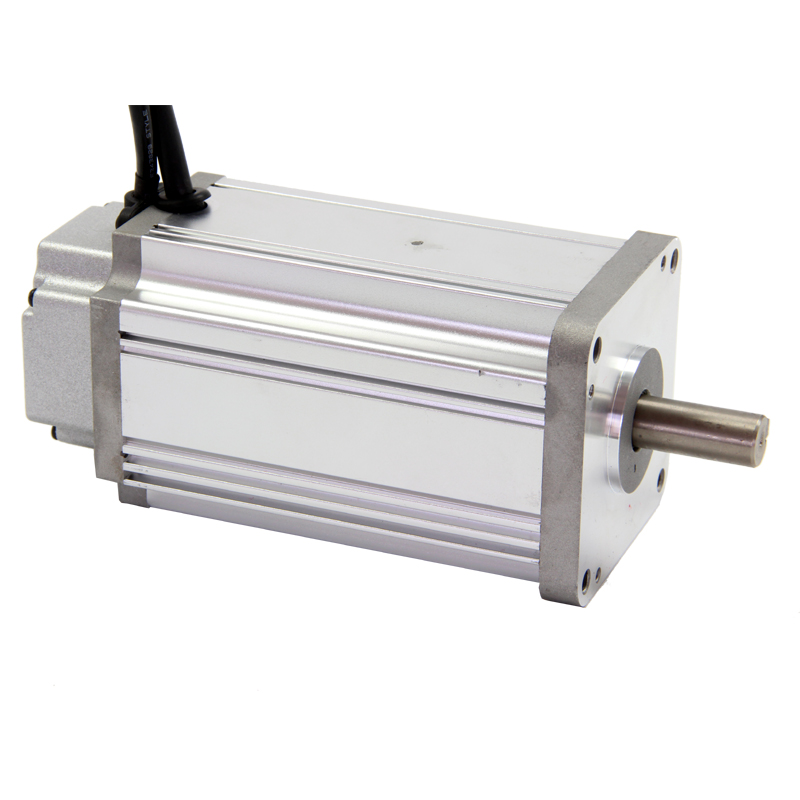

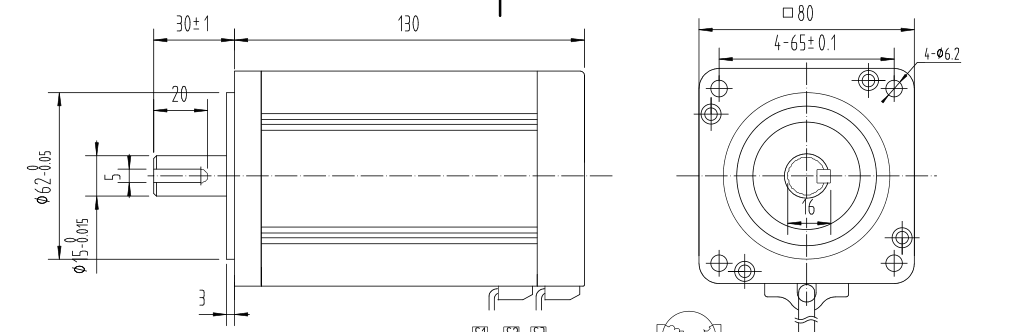

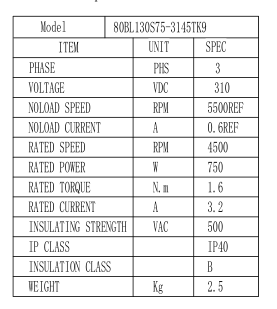

配套電機如下參考：

1 、初次使用該驅動器，如何能盡快上手？ 正確接好電源線、電機線、霍爾線后，外接電位器緩慢加速，電機正確轉動后，再依次測試使能、 方向等功能。 如對本產品不熟，初次使用應做好測試后，再安裝到實際場合使用。 2 、電源接反有何影響？ 會立即燒毀驅動器。 3 、上位控制信號電壓****是多少 V V ？ 調速信號****電壓為 5V，超過此電壓會導致驅動器燒毀。 4 、驅動器長時間工作后外殼比較熱，正常嗎？ 正常，在常溫下，長時間工作外殼達到 90 度不會對性能有影響。 5 、電源指示燈亮，但電機不轉且抖動，是什么原因？ 可能是相線與霍爾線有錯誤，請按照電機說明書正確接線后重新通電測試。 6 、用此驅動器，能否將我的電機轉速調到6000 ？ 無刷電機的****轉速是由電機本身的參數決定的，驅動器能將電機轉速控制在 0 至****速。 產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。
配套技術咨詢楊工：18001308796 QQ：1755105676
