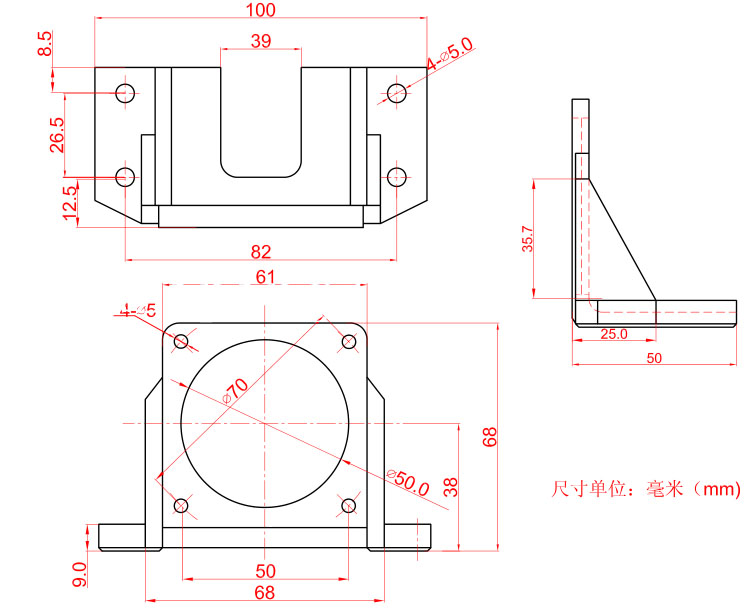

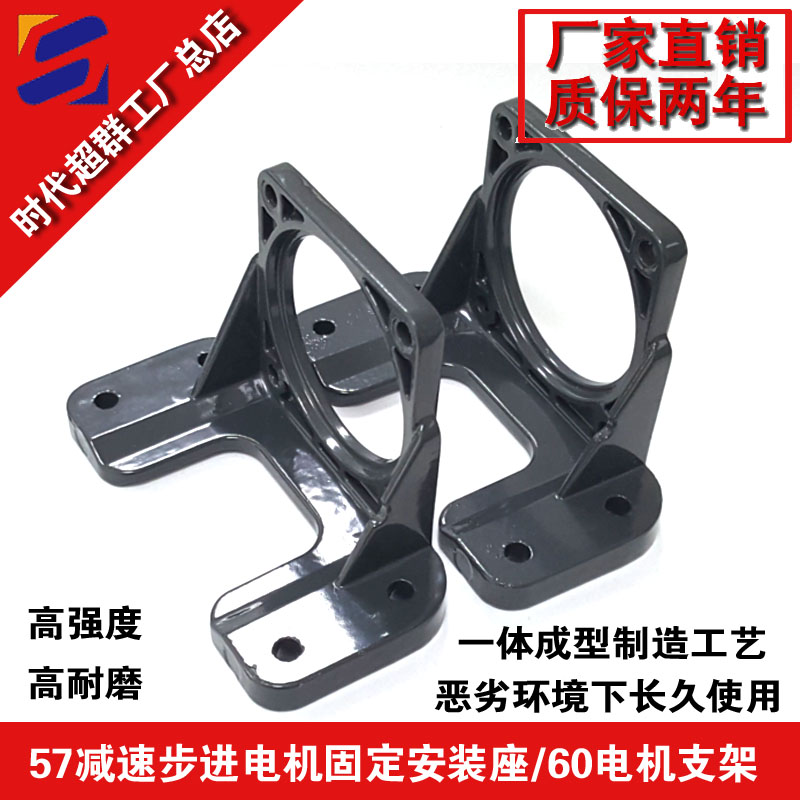

上圖支架采用鋼板一體成型制造工藝，保證足夠強度；所有開槽開孔均為高精密沖床一次沖壓加工而成，保證尺寸****精確精準，與電機配合嚴絲合縫；即便是在惡劣環境下長久使用，也不會掉色，更不會生銹氧化。 具體尺寸圖如下：

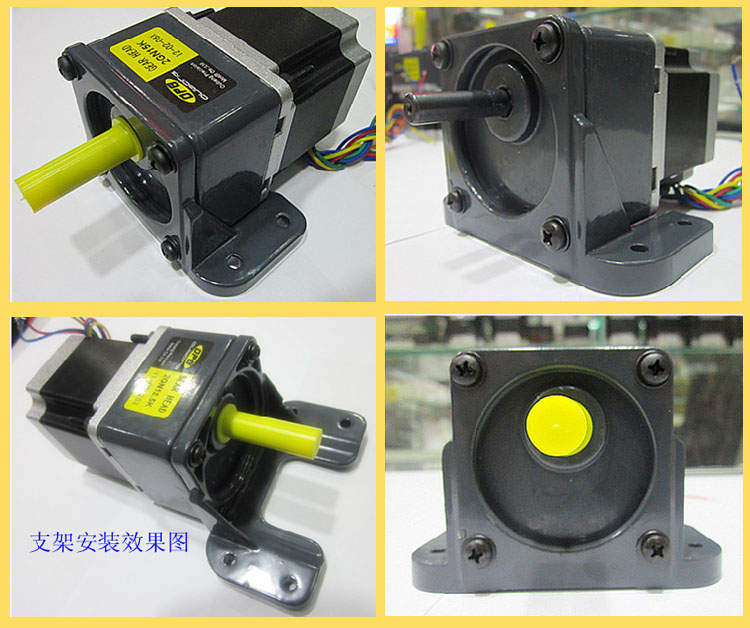

這款支架可應用的電機如下： 57步進電機+齒輪箱減速機

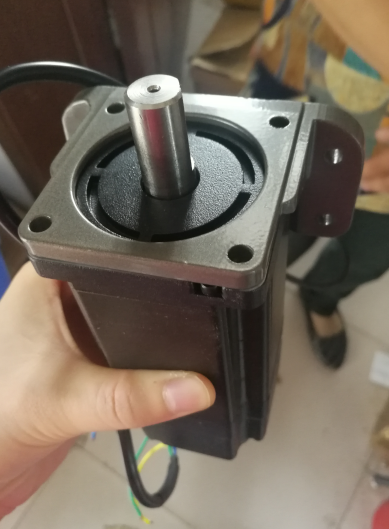

60系列無刷電機/伺服電機

型號 | 額定電壓
V | 額定功率
W
| 額定轉矩
N.M | 額定轉速
rpm | 空載轉速
rpm | 額定電流
A | 空載電流
A
| 級對數 | 60BL100S15-230TF9
| 24
| 150
| 0.5
| 3000
| 4000
| 8
| 0.8
| 4
| 60BL120S25-430TF9
| 48
| 250
| 0.79
| 3000
| 4000
| 7.5
| 0.8
| 4
| 60BL120S25-3130TF9
| 310
| 250 | 0.79
| 3000
| 4000
| 1.1
| 0.2
| 4 |
聯系方式：QQ:467102884 電話：13811070445（劉女士）
