常會碰到一些客戶問控制器怎么編程。電機，驅動器怎么接線等問題。電話打了無數遍終于搞明白了。但是時間也浪費了。根據這種現象，公司提供了配電箱集成服務，只要客戶把自己設備想實現的功能高速技術人員，技術人員就會根據客戶的需求把所需要的運控設備集成到配電箱中，客戶只要插上電源，按下按鈕，即可輕松工作。 下面是客戶訂購的一套可以推動200KGE物體做水平往復運動的直線導軌單軸控制系統。

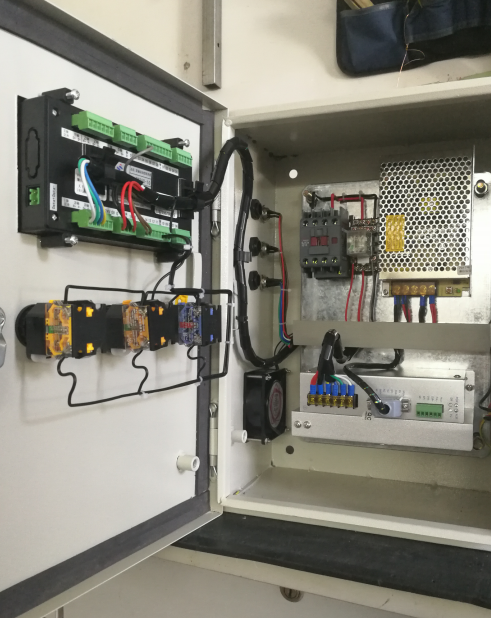

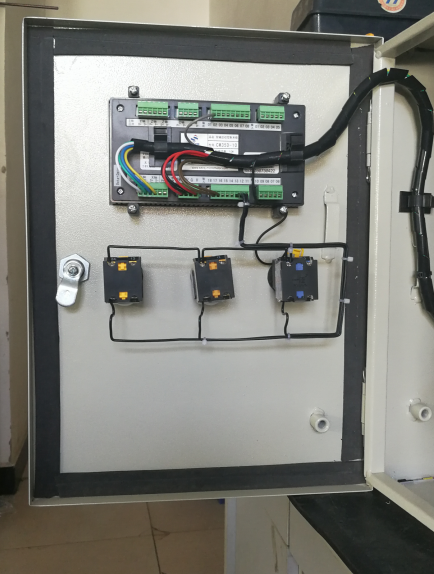

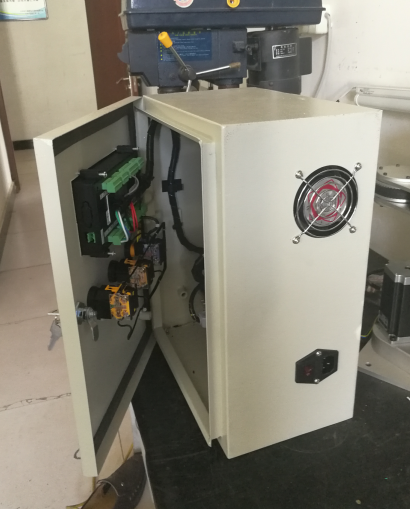

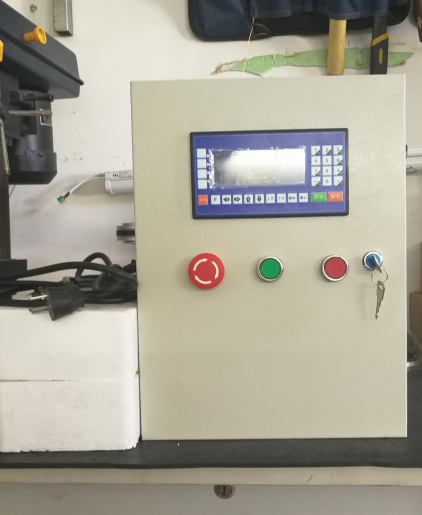

采用的是時代超群110步進電機110HCY160AL3S-TK0三相步進電機步距角1.2°，扭矩12Nm，電流5.8A，機身長160MM，軸徑Φ19MM，鍵6，出軸長40mm，搭配時代超群HBX系列雙線型重型滑臺HBX2005-200D,導軌滑塊為150mm*155mm含四個導軌滑塊，水平****載重300KG，垂直載重****100KG,定位精度0.03MM，絲桿直徑20MM ，導程5MM ，有效行程200。 客戶想控制按設定運行，速度可調，因?yàn)榭蛻舨欢脑趺词褂茫谖覀冞@里做好控制系統并由工程師給編好程序。   上圖為客戶定制單軸控制柜，控制導軌運動,設備中使用了一臺12NM步進電機，一臺驅動器，一臺控制器，一臺HBX重型型導軌滑臺，一個24V開關電源給控制器供電。一個380交流接觸器，一個機械繼電器，一個接近開關。下面做分別介紹：
ZD-3HE2254三相高性能步進電機驅動器是基于DSP控制的開環三相步進電機驅動器。它是將先進的DSP高性能電機控制芯片和三相逆變驅動模塊結合在一起所構成的新一代全數字式步進電機驅動器。驅動電壓為AC60V-260V，適配電流在6.5A以下、外徑86-110mm的各種型號的三相混合式步進電機。該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機運行平穩，電機在高速時，力矩大大高于二相和五相混合式步進電機。定位精度****可達60000步/轉。該產品廣泛應用于雕刻機、中型數控機床、電腦繡花機、包裝機械等分辨率較高的大、中型數控設備上。
配套控制器CM30D-10可編程單軸控制器，該面板型運動控制器（數控系統）采用高性能32位CPU，驅動裝置采用細分步進電機或交流伺服電機，配備液晶顯示器，全封閉觸摸式操作鍵盤。該系統具有可靠性高，精度高，噪音小，操作方便等特點。

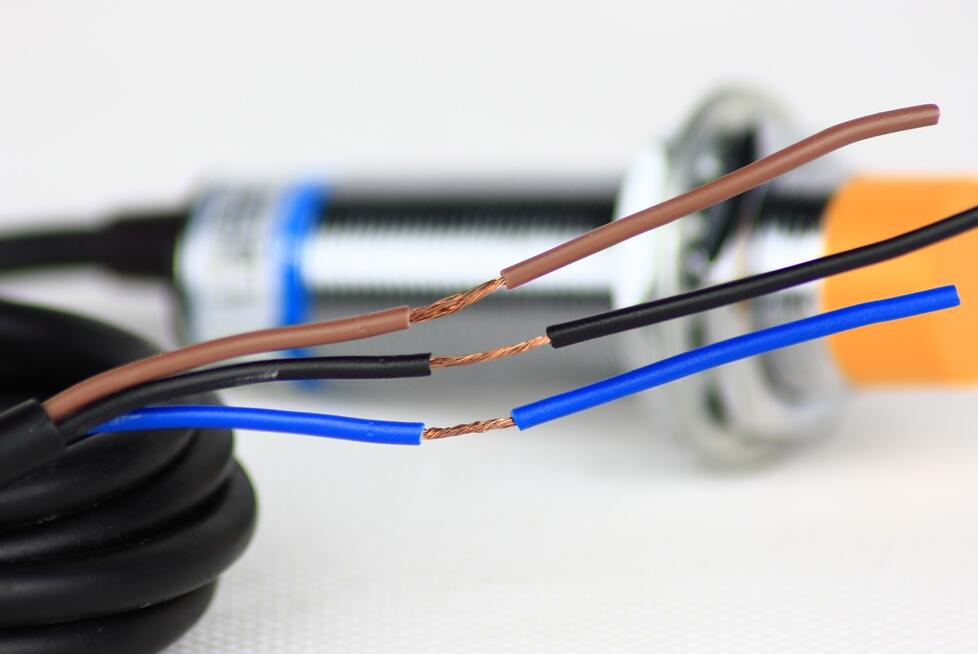

LJ12A3-4-ZBX接近開關是一種電感式接近開關，無需與運動部件進行機械直接接觸而可以操作的位置開關，當物體接近開關的感應面到動作距離時，不需要機械接觸及施加任何壓力即可使開關動作，從而驅動直流電器或給計算機（plc)裝置提供控制指令。它既有行程開關、微動開關的特性，同時具有傳感性能，且動作可靠，性能穩定，頻率響應快，應用壽命長，抗干擾能力強等、并具有防水、防震、耐腐蝕等特點。
圓柱直徑18mm（毫米） 檢測距離：4mm（毫米） 工作電壓：DC 6-36V 輸出形式：NPN三線常開 聯系方式：QQ:467102884 電話：13811070445（劉女士）
