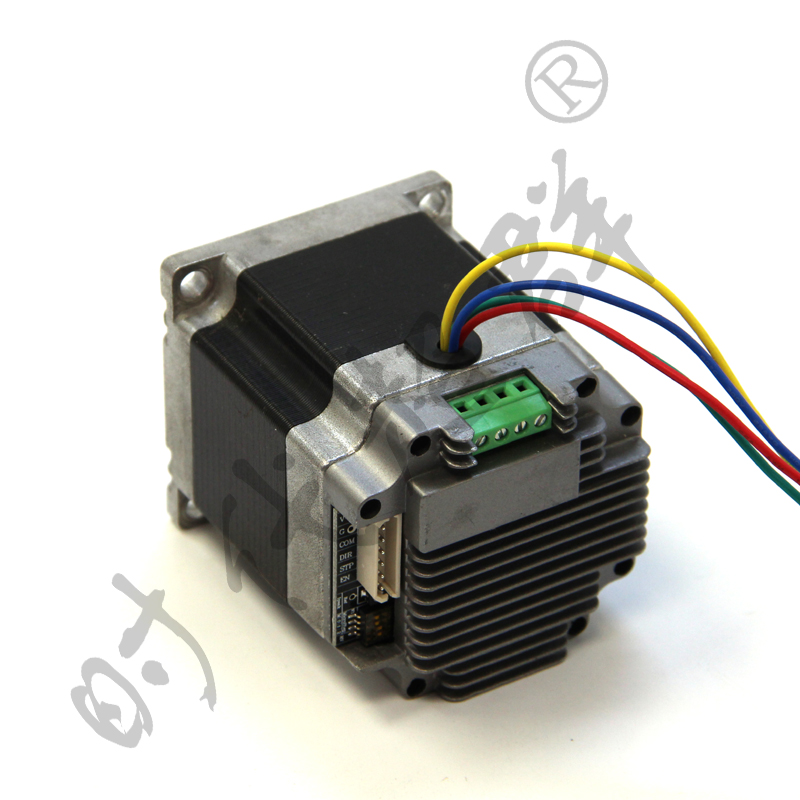

上圖左側為時代超群步進電機驅動器ZD-M57P,微型設計，安裝便利，可與 57 步進電機一體。

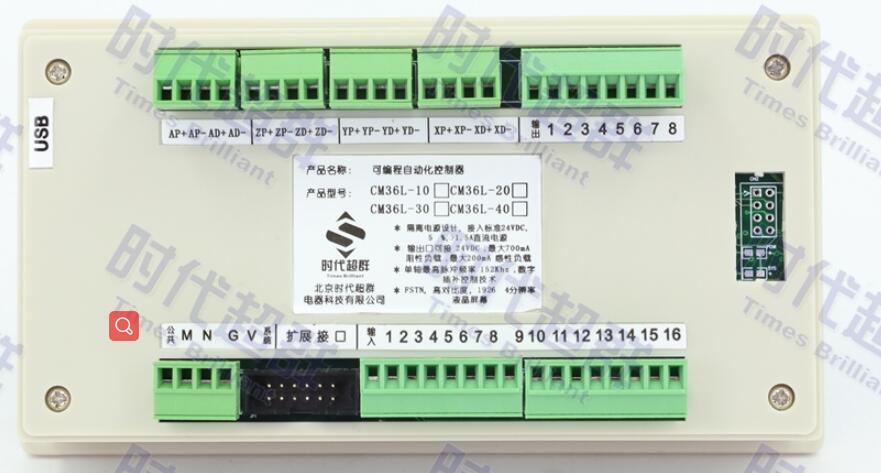

   上圖右側為時代超群可編程自動化控制器CM36L系列，它是全新開發的單軸，雙軸，三軸，四軸 4

種控制系統，具有微米（μm）級精度控制功能，可實現復雜的專機控制需求；具有豐富的輸入/輸出信號控制功能，可實現多種信號的檢測和輸出的復雜控制功能。

   在配套使用過程中，客戶正常接線上電后，發現控制器端無論怎樣操作。電機始絡只有一個方向運轉，為什么？

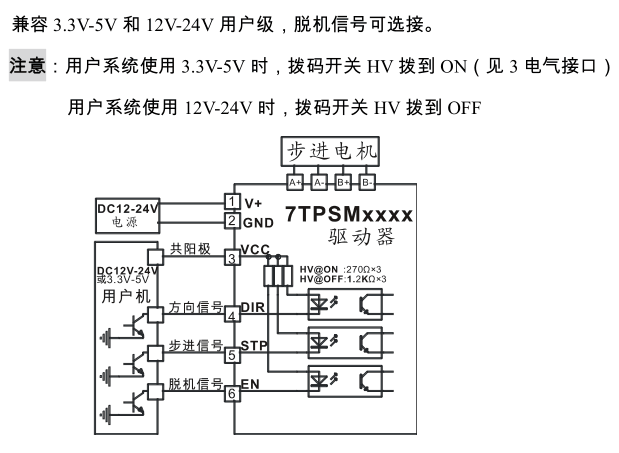

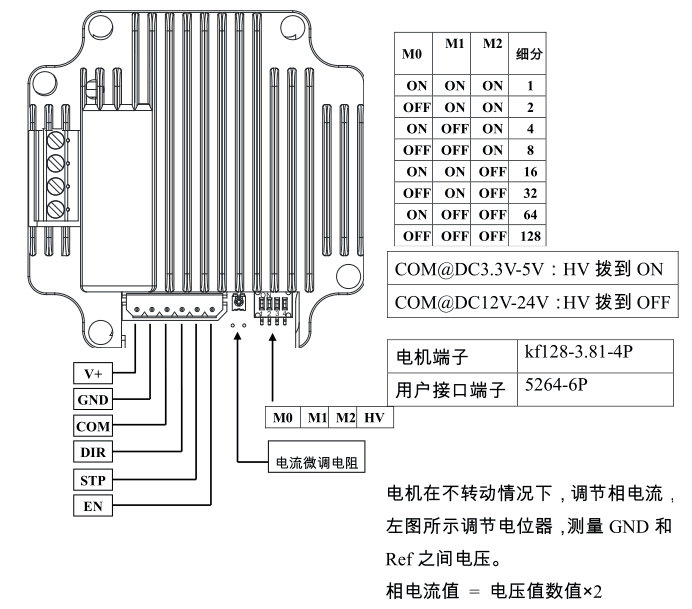

     首先我們需要看一下驅動器的接線定義，如下：

   共陰極接法如下：

（1）驅動器COM接控制器端24V-（N或G)

（2）驅動器DIR接控制器方向信號

（3）驅動器STD接脈沖信號

    調整后，正常切換方向，另驅動器使用時需要提前注意一下：

配套運用范圍廣，適用于焊接、鉆孔、切割、分度、沖床等單，雙，多軸機械的控制。操作方便簡潔，界面顯示直觀明了，具有較強的功能及穩定的性能，在系統操作、安全、加工精度及加工效率方面具有突出特點。FSTN，192×64 分辨率，高對比度圖形式液晶顯示界面；采用符合中國特色的漢字指令形式編寫零件程序；輸入輸出采用軟件配置方式靈活設置。具有較高的性能，價格比。

    技術支持 楊工：18001308796  QQ:1755105676
