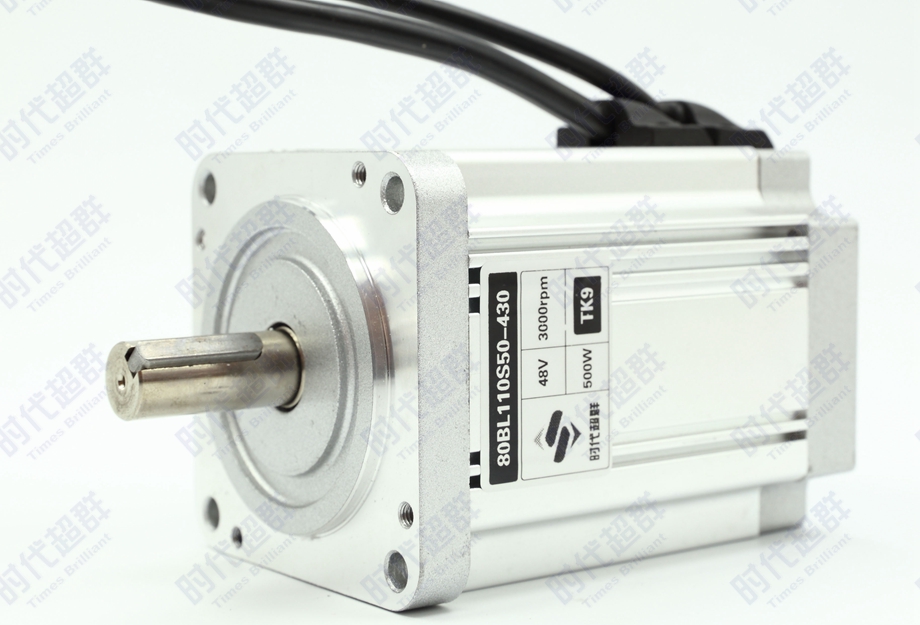

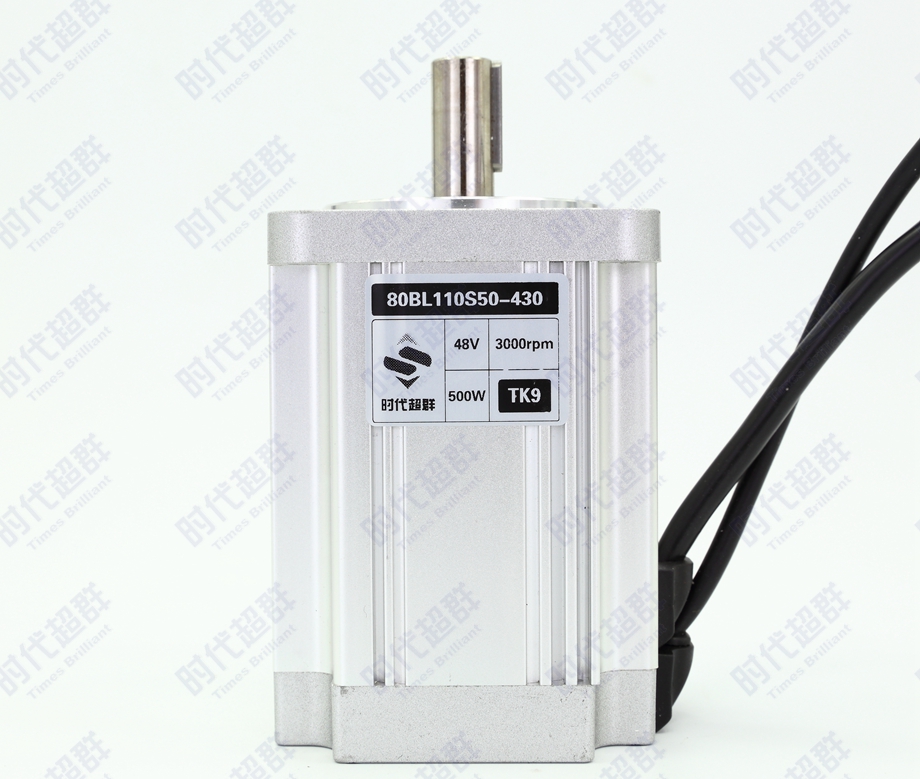

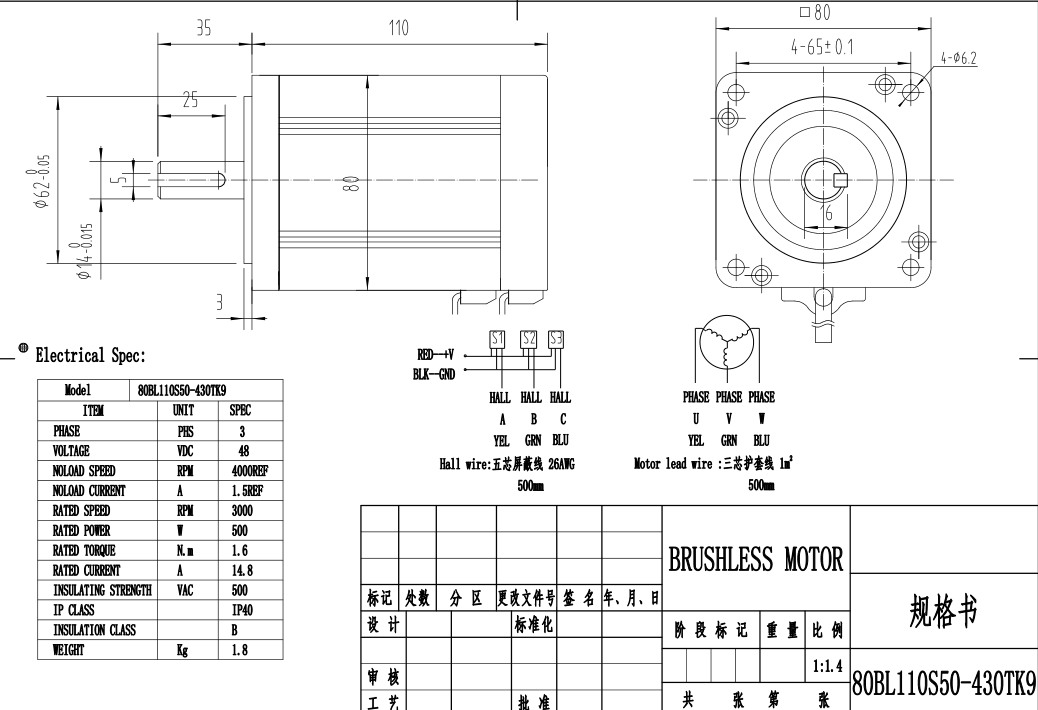

圖中選用的有直流無刷電機、無刷驅動器、開關電源。直流無刷電機是由電動機主體和驅動器組成，是一種典型的機電一體化產品。 直流無刷電機型號：80BL110S50-430TK9，基本參數為500W\48V\3000轉 ，實位圖如下： 詳細尺寸參數圖：
客戶在選擇電機扭矩不足的情況下，通過減速機來增加輸出扭矩，輸出額定扭矩=電機額定扭矩*減速機比*效率＜減速機能承受的額定輸出扭矩
客戶利用此款電機搭配的28速比精密行星減速機，輸出扭矩大，噪音低，用在專用裝配車上效果非常好。500W直流無刷電機搭配28速比行星減速機能輸出多大的力呢？1.6nm*28速比*96%效率=43nm＜98NM（減速機能承受的額定扭矩）所以組中可以輸出額定扭矩43NM，輸出轉速為3000/28=107轉/分

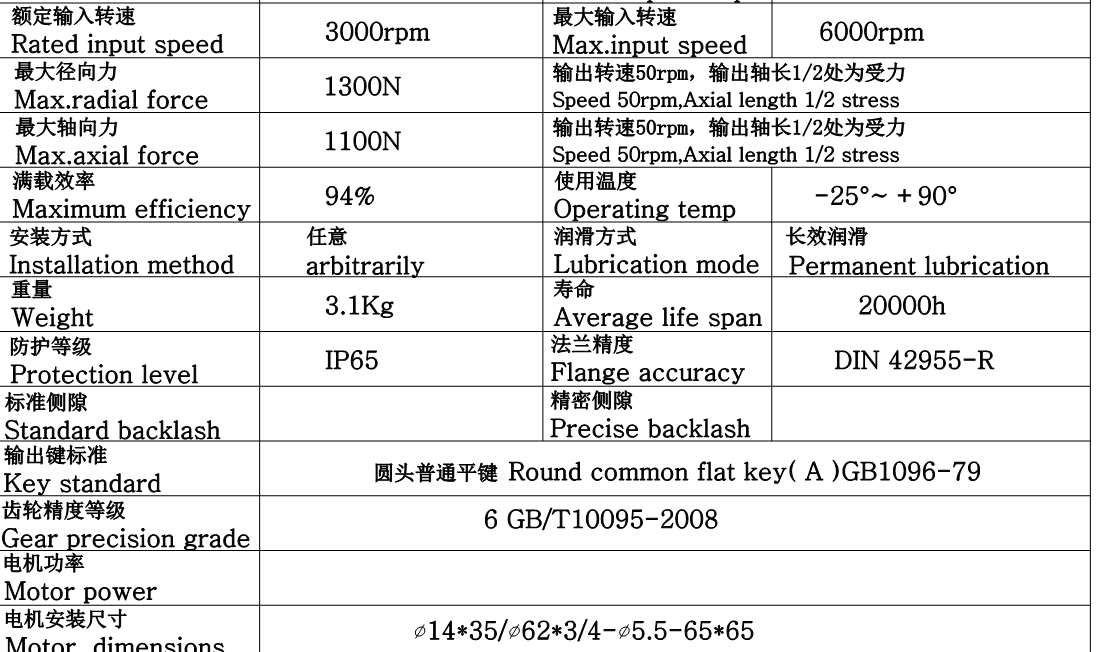

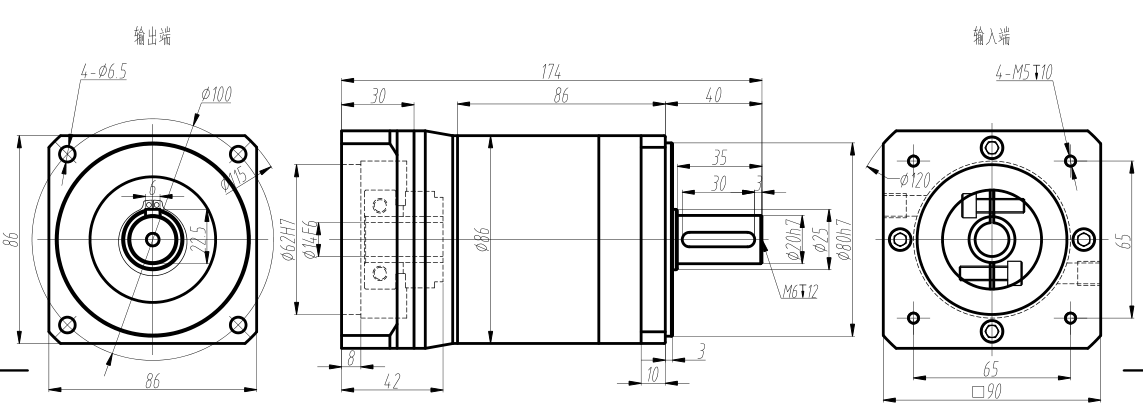

減速機具體尺寸圖如下：
聯系方式：QQ:467102884 電話：18710050116（劉女士）
