上圖為時代超群特價精密減速PL60N010S0,速比為1:10.配套60伺服減速使用。

    伺服電機配減速機是為了提高轉矩,當負載很大時,一味的提高伺服電機的功率是很不劃算的事情,所以在需要的速度范圍內選適用的減速比的伺服減速機,那樣才是合理的，伺服減速機本身就是為了速度減慢和提高輸出扭矩的作用。

　　一般說來伺服系統制造商不生產減速機。因此伺服電機及配置的減速機基本上是其它品牌的減速機。

　　減速機與伺服電機的連接方式：

1. 抱緊的方式——伺服電機的輸出軸伸入減速機里面，伺服電機與減速機通過法蘭連接。減速機內有個

可變形的抱箍，操作減速機上的鎖緊螺絲，就可以讓抱箍把伺服電機的軸抱緊。

1. 通過外置聯軸器的的方式進行連接。這種連接方式采用了外置聯軸器，所以需要伺服電及帶鍵槽。外

置聯軸器還可以采用柔性聯軸器(軟軸)——軟軸驅動功率一般不超過5.5KW，轉速可以達到20000轉/分鐘。

  減速機詳細尺寸如下：

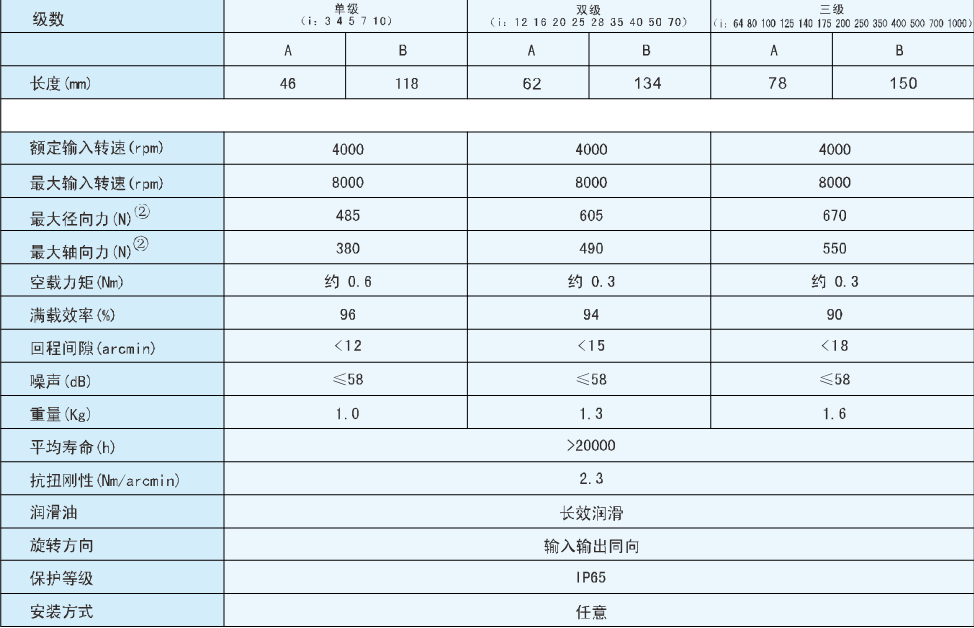

    各參數說明：

    有一些相關專業名詞，我們在用的過程中需要注意了解一下：

    回程間隙jt[ Arcmin]:指減速機輸出軸與輸入端的****偏差角測量時先將齒輪輸入端固定住,然后在輸出端用力矩儀加載一定力矩(2T2B),以克服減速機內的磨擦力。

    弧分[ Arcmin]:一度分為60弧分(=60 Arcmin=60′).如回程間隙標為1 Arcmin時,意思是說齒輪箱轉一圈輸出端的角偏差為1/60°。在實際應用中,這個角偏差與軸直徑有關b=2·π·r·a°/360°。就是說,輸出端半徑為500mm時,齒輪箱精度為jt=3′時,減速機轉一圈的偏差為b=0.44mm

   轉動慣量J〖Kgcm2]:表示一個物體盡力保持自己轉動狀態(或靜止或轉動)特性的一個值。樣本中的值均指輸入端。

   噪音[dB]:成套設備選用低噪音減速機,有助于環境保護和健康保護。速比與轉速直接影響到噪音水平

般是轉速越高,噪音越大;速比越大噪音越小。樣本中的值是在輸入轉速為3000rpm/min時,不帶負

載,離減速機一米距離時測量的。

   平均壽命[h]:指減速機在額定負載下,額定輸入轉速時的非連續工作時間。

   更多技術咨詢 楊工：18001308796   QQ：1755105676
