經常會碰到一些客戶問控制器怎么編程。電機，驅動器怎么接線等問題。電話打了無數遍終于搞明白了。但是時間也浪費了。根據這種現象，公司提供了配電箱集成服務，只要客戶把自己設備想實現的功能高速技術人員，技術人員就會根據客戶的需求把所需要的運控設備集成到配電箱中，客戶只要插上電源，按下按鈕，即可輕松工作。 下圖為客戶定做的一套XYZ傳動控制箱。
上圖為客戶定制一套XYZ三軸直線導軌模組。采用了時代超群GBX,HBX,DTX系列導軌，配2.4NM步進電機，垂直方向電機加電磁剎車，防止斷電后物體突然下滑。配一套三軸控制系統，包含三臺數字式驅動器ZD-2HD542，cm40三軸控制器帶示教功能。一臺24V-400W開關電源給驅動和控制供電。整個設備裝箱使用，效率很高。

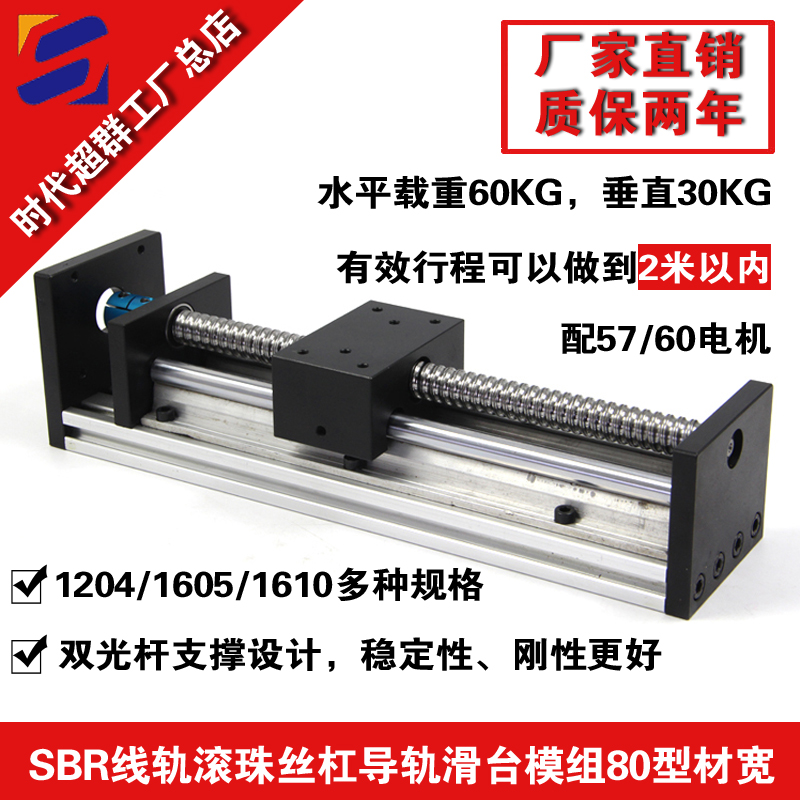

80型材寬GBX雙光軸軌道滑臺模組,絲杠規格可選擇，行程可定制30-2000mm，垂直負載30KG，水平60KG，承載能力強，運行穩定，可搭配57/60等電機使用，可配組合安裝片，用于客戶搭建龍門架或者導軌模組。

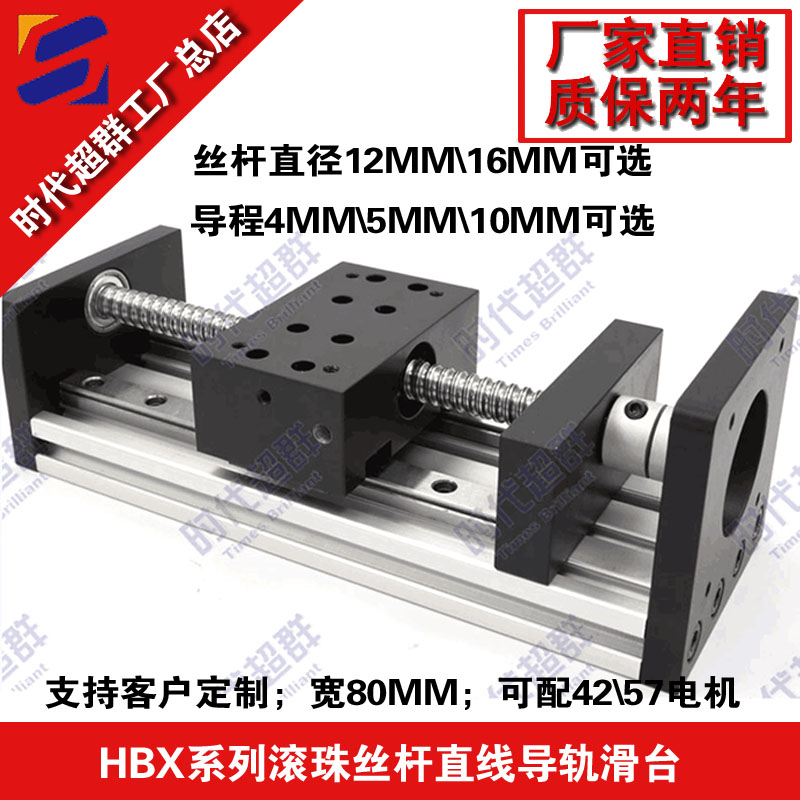

80型材時代超群HBX系列雙線型滑臺導軌滑塊為50mm*80mm，水平****載重100KG，垂直載重50KG,定位精度0.03MM，可以做到有效行程2米以?xún)?nèi)。規格：1204、1605、1610；1605是指滾珠絲杠直徑16，05是指螺距，螺距就是電機360度（也就是一圈）走的毫米

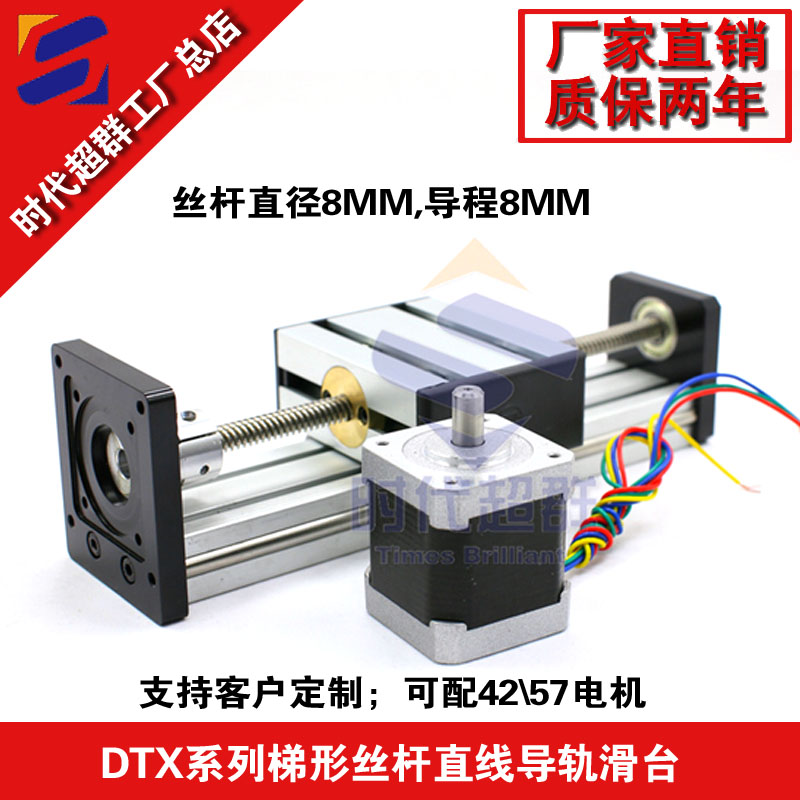

時代超群CTX梯型絲桿導軌，有效行程長度100mm，導程8mm，絲桿直徑8mm，****水平載重20Kg，精度0.1mm/每300mm，速度1-66mm/秒。搭配42步進電機或者57步進電機，具有一定的自鎖。
57HBP112AL4-TK0B兩相混合式步進電機 步距角1.8°，扭矩2.4N.m，電流3A，機身高112MM，軸徑Φ8MM，D軸，出軸長22mm，可配剎車。搭配精密星星減速機。廣泛適用范圍于激光、醫療、紡織、安防等行業。 步進電機使用剎車的條件。 1.使用環境不穩定 2.經常的突然斷電，可使電機，斷電后，立即停止工作。效率高，避免的損失。
ZD-2HD542兩相步進電機驅動器低價格，高速力矩大;供電電壓可達50V;輸出電流峰值可達4.2A（均值3.0A）;三態電流控制技術電機發熱低;靜止電流自動減半0.4S 減小為60%;可驅動4，6，8 線兩相步進電機;光隔離差分信號輸入，脈沖****響應頻率****可達200KHz;細分精度128可選;外形尺寸小巧;電流設定方便，八檔可選;4 位撥碼，共15 檔細分;具有過壓、短路等保護功能；雙極恒流PWM 驅動輸出。
CM40L系列控制器支持1-4軸控制，此鏈接為單軸控制器連接，6路輸入 8路輸出 全光耦隔離 抗干擾能力強！ 485 接口，可與PLC 混合編程 24V 雙電源隔離供電，分為系統供電與IO 供電 編碼器接口，可做專機！程序行480 行 USB 接口，系統供電，上位機軟件或圖片下載使用！ 直線插補 圓弧插補。 聯系方式：QQ:467102884 電話：18710050116（劉女士） 相關文章： 可載重100KG的加強型精密導軌滑臺 新款CBX系列滾珠絲桿線性導軌 客戶定制帶手輪雙圓軸滾珠絲桿直線導軌 有效行程為1200MM的加強型雙圓直線導軌 客戶定制雙滑塊可獨立運動線性導軌 客戶定制有效行程為20MM的線性導軌 客戶定制有效行程為200、600、1100mm的雙線型導軌 客戶個性化定制服務——雙滑塊導軌【視頻資料】 非標定制加長型同步帶導軌測試視頻 梯形絲桿直線導軌和42電機的搭配使用 86大力矩電機+減速+導軌滑臺測試應用視頻 可定制型密閉同步帶導軌承重測試 控制器 導軌滑臺在雕刻機中的實例應用視
