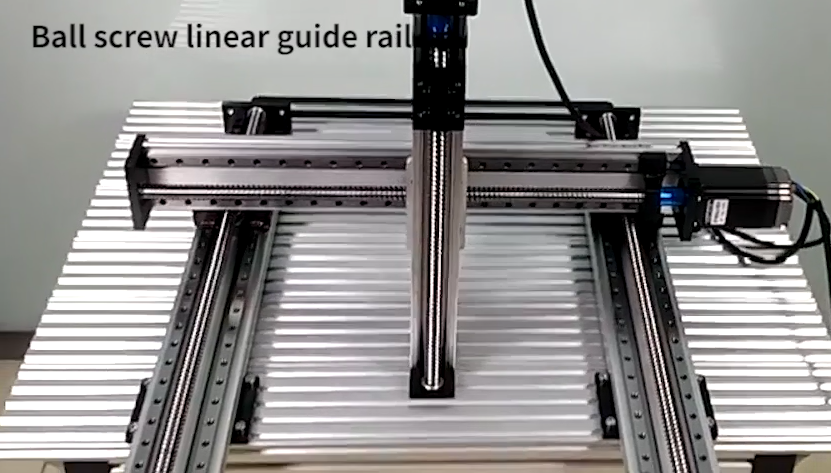

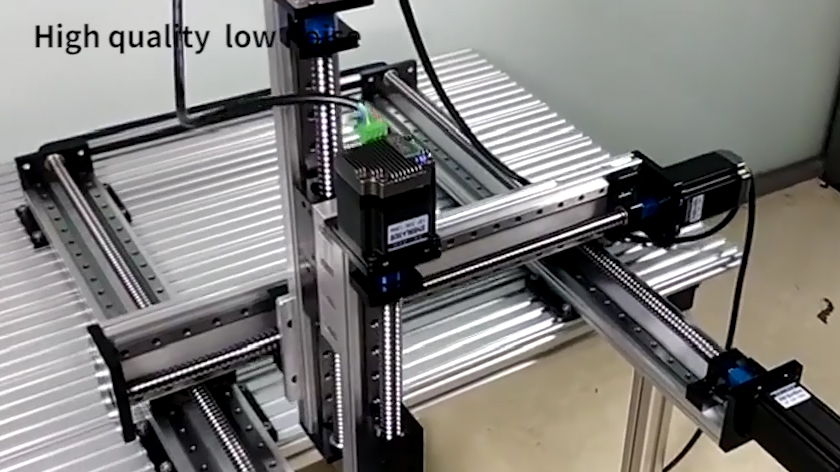

上圖為客戶定做的一套xyz滾珠絲桿模組。我們都知道同步帶模組可以用光桿達到兩軸同步的狀態。滾珠絲桿。因?yàn)殡姍C(jī)和導軌在同一直線上，很難做到同步，但是如上圖可以添加同步輪。用皮帶作為傳動實現同步運行。客戶Y軸采用HBX80絲桿導軌，導軌的軸承座伸出一段軸，用于固定同步輪，然后用皮帶傳動。兩根絲桿用一個大一點的電機帶，就實現了同步。X軸導軌側裝，做好固定連接片。Y軸采用小型材CBX系列導軌。體積小。輕快。 Z軸上還有一個小型的CBX的直線導軌，，驅動器采用可以裝在電機后邊一體式驅動。占用空間小。具體產品如下:
HBX雙線導軌，軌滑塊為50mm*80mm，水平****載重100KG，垂直載重50KG,定位精度0.03MM，可以做到有效行程2米以內。規格：1204、1605、1610；1605是指滾珠絲杠直徑16，05是指螺距，螺距就是電機360度（也就是一圈）走的毫米

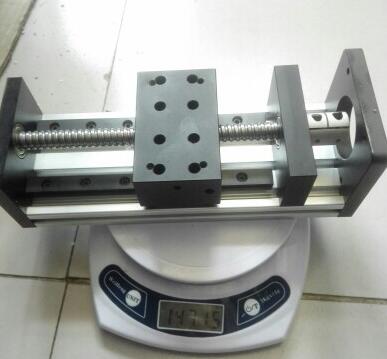

時代超群CBX-ZC系列線性滾珠絲杠直線導軌滑臺水平載重30kg，垂直載重10kg,定位精度0.03MM，上圖CBX1204-100-ZC,有效行程100mm，絲杠規格為1204滾珠絲杠，即12mm直徑，4mm導程，此系列有效行程可做到1500mm，可做成1605、1610規格的滾珠絲杠可配42/57步進電機、60閉環步進電機，40/60伺服電機等。

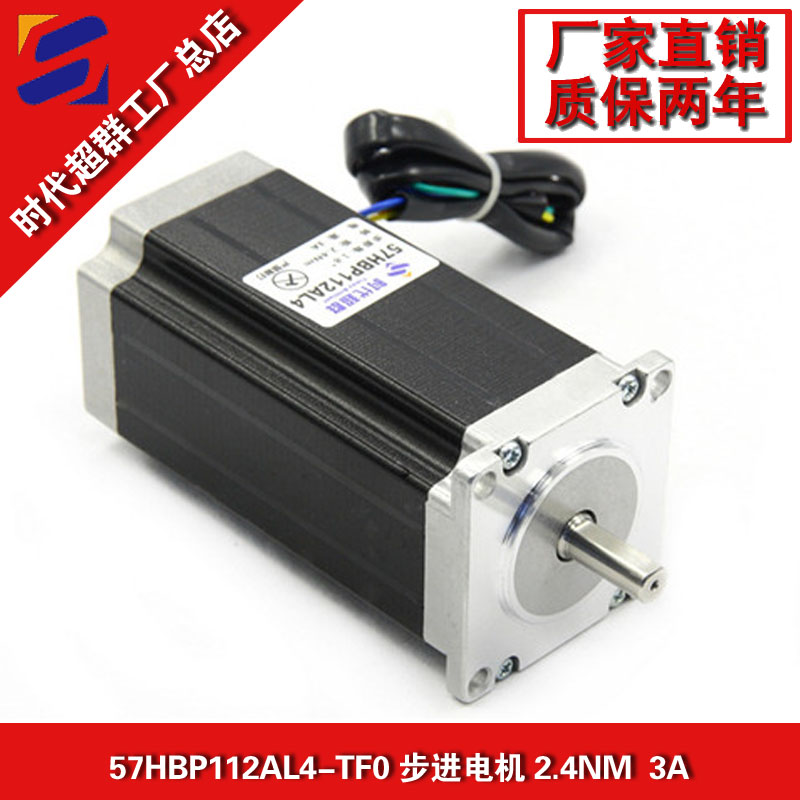

混合式兩相步進電機57HBP112AL4-TF0三相混合式步進電機 步距角1.8°，扭矩2.4N.m，電流3A，機身高112MM，軸徑Φ8MM，銑扁，出軸長21mm，采用永磁硅鋼片造，低碳環護，力矩，與其他品牌步進電機相比具有定位精度高，輸出力矩高，響應頻率高，運行噪音低，動態特性好等特點及優勢。廣泛適用范圍于激光、醫療、紡織、安防等行業。
ZD-M57P兩相步進電機驅動器，微型設計，安裝便利，可與 57 步進電機一體化；散熱鑄鋁封閉型外殼；停止運行時自動半流,無鎖相噪聲；并行接口高速光電隔離,兼容3.3-5V 和12-24V 邏輯電平；電流 2-4.5A 連續可調；1/2/4/8/16/32/64/128 細分可選。 聯系方式：QQ:467102884 電話：18710050116（劉女士）
