上圖為客戶定做第一款大功率直流無刷電機用的驅動器，此款驅動器耐壓80V，特別適合使用鉛酸電池或者是鋰電池的用戶使用。

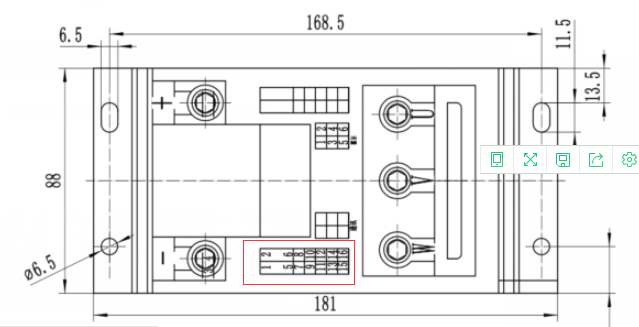

電機的線序接口如上圖 UVW三根線需要打開驅動器外殼，內部相線位置如下

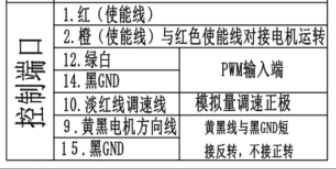

控制端口控制如下：
12,14,10腳可以接點位其調速，其中點位器兩端接14腳和10腳，12腳接中間腳 2腳與1腳短接控制電機啟動，斷開電機停止（保證電位器處于接通狀態） 9腳與15腳短接和斷開，控制電機的正反轉 如果是PWM調速的話，14腳接上位機的0V，12腳接上位機的調速端口 上述控制可以控制1.5kw以內直流無刷電機
上圖為客戶定做時代超群110系列直流無刷電機110bl140-430，電機功率1.5KW，扭矩4.8NM，轉速3000轉，電壓48V，具體參數見下表：
采用節能環保領域的驕子-燒結釹鐵磁硼鋼，保證設備的良好性能；使用環境-20℃—50℃；8極3相；絕緣等級B累�？捎糜诔橛蜔煓C、抽水機等家用器具，以及電控制器、發動機等汽車領域。應用范圍非常廣泛。
時代超群110系列直流無刷電機電機采用節能環保領域的驕子-燒結釹鐵磁硼鋼，保證設備的良好性能；使用環境-20℃—50℃；8極3相；絕緣等級B累。上圖為110BL110S100-430TKA，電機功率1KW，轉速3000轉，電壓48V，輸出扭矩3.2NM,可用于抽油煙機、抽水機等家用器具，以及電控制器、發動機等汽車領域。應用范圍非常廣泛。具體參數見下表：
聯系方式：QQ:467102884 電話：18710050116（劉女士）
