今天為加拿大客戶做了一個同步帶模組方案。

客戶要求： 行程：450mm  負載：1-2kg 速度：180mm/s，往返運動，到一端后需要延時1-2秒。

首先看速度要求180mm/s，能達到這個速度要求的導軌就是同步帶，對于負載要求1-2kg，我司45同步帶是沒有問題。行程450mm 可以接受定制。

先給他定好導軌類型同步帶，接下來選電機，驅動和控制器，

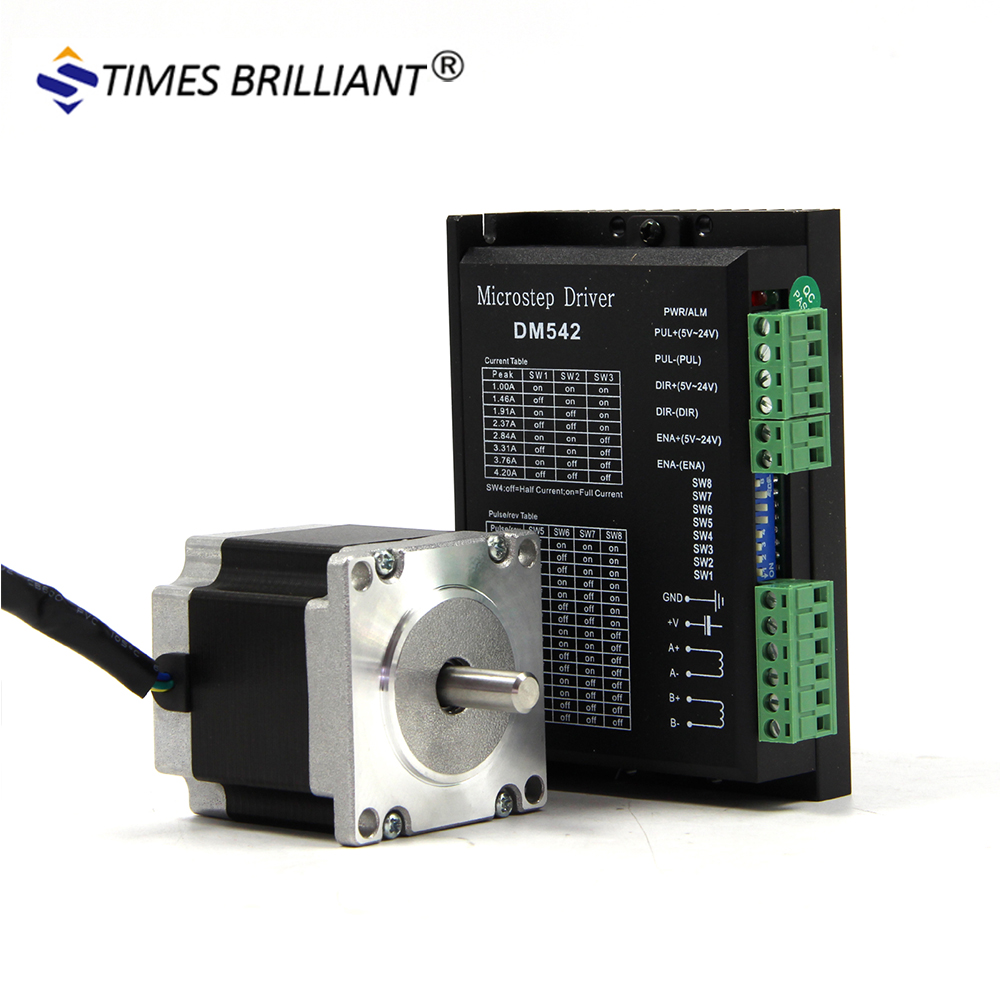

電機要根據導軌的帶載需求來定，此客戶要求的帶載只有1-2kg,用我司57電機1.2Nm的電機就行，但是怎么知道速度也符合要求呢。 我們知道45同步帶的導程是75mm/圈，也就是電機轉一圈，同步帶滑塊走75mm, 這時看客戶要求的速度是180mm/s, 180mm/導程（75mm)=2.4圈（也就是說電機要1秒轉2.4圈，1分鐘走144圈（2.4x60）。步進電機1分鐘走144圈是沒有問題的。  再配上驅動器DM542，此驅動器性能良好，50V，****電流可達4.2A。

最后要配一個合適的控制器了。客戶這次只是單軸的往返運動控制。兩端需要延時。

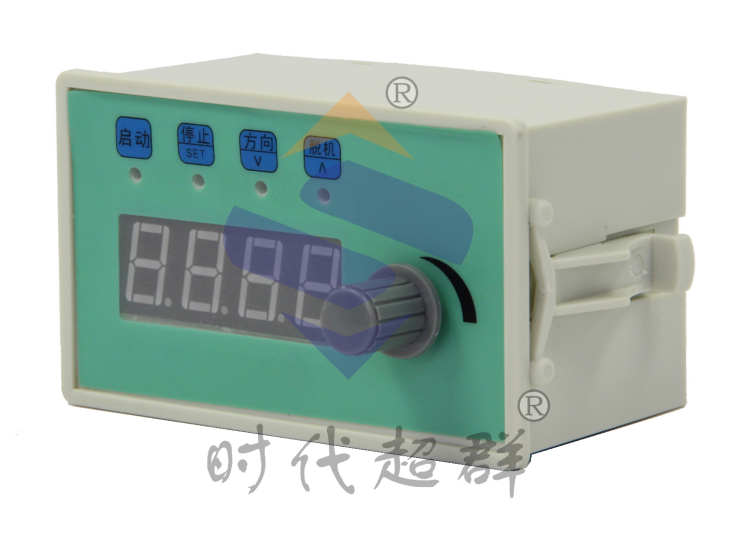

我司單軸控制器CS10-3是一款簡單的控制器，能多圈電位器調速轉速顯示定長限位延時等功能，可手動調速。

最后給客戶配上24V 200W 的電源就可以了。

這個簡單的模組就配好了。
