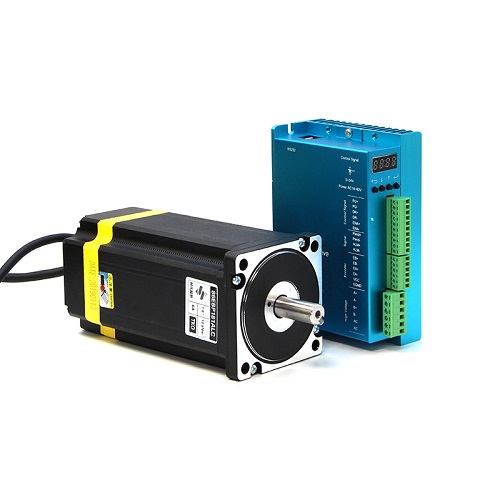

很多客戶購買了我司閉環電機和驅動器套裝

今天介紹一下閉環驅動器ZDM-2HA865怎么設置電子齒輪比

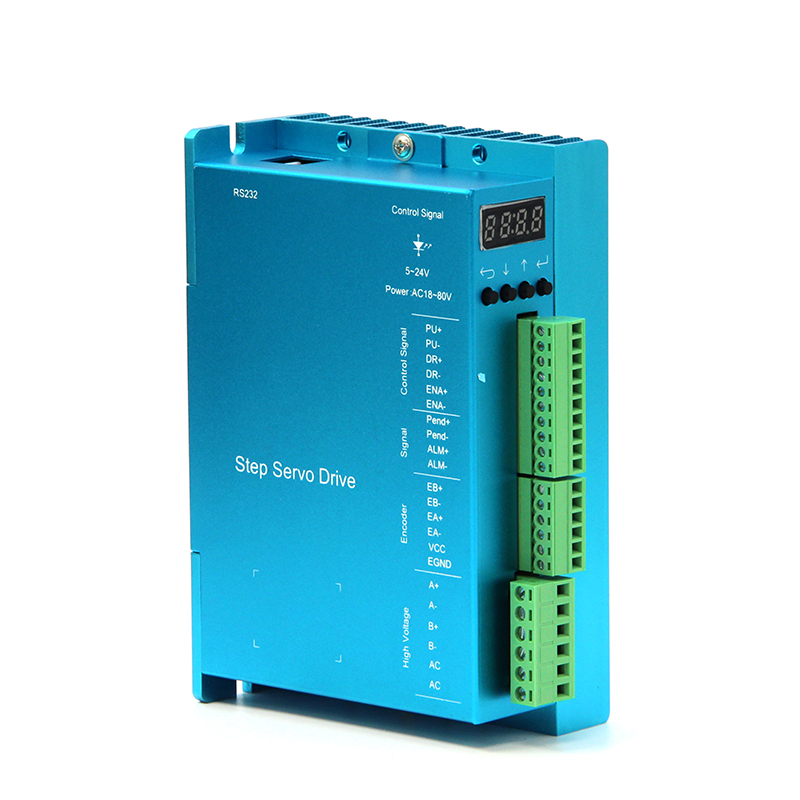

先簡單介紹一下我司閉環驅動器ZDM-2HA865。

技術特點

采用全新 32 位電機控制專用 DSP 芯片；

·采用先進的矢量型閉環控制技術；

·LED 數碼管顯示配按鍵操作，直觀明了，操作方便；

·靜態電流和動態電流可以任意設置（0---8.2A 范圍內）；

·可適配驅動 (57/60) 和 86 系列混合式閉環步進電機；

·光電隔離信號輸入 / 輸出；

使用過程中，如果用到16.32.64.128.256細分時，需要通過設置電子齒輪比來達到更好的驅動效果。

 電子齒輪比=(電機旋轉圈數 x 編碼器線數 x 4)/脈沖數  最后約分得出電子齒輪比。

驅動器上電顯示P103，按EN鍵進入找到P000,輸入1111恢復出廠設置。

按En鍵找到P001，再按En鍵進入找到SET，按EN保存，按返回找到P006進去輸入齒輪比分子

找到P007輸入齒輪比分母

按En保存，斷電重啟就可以了。
