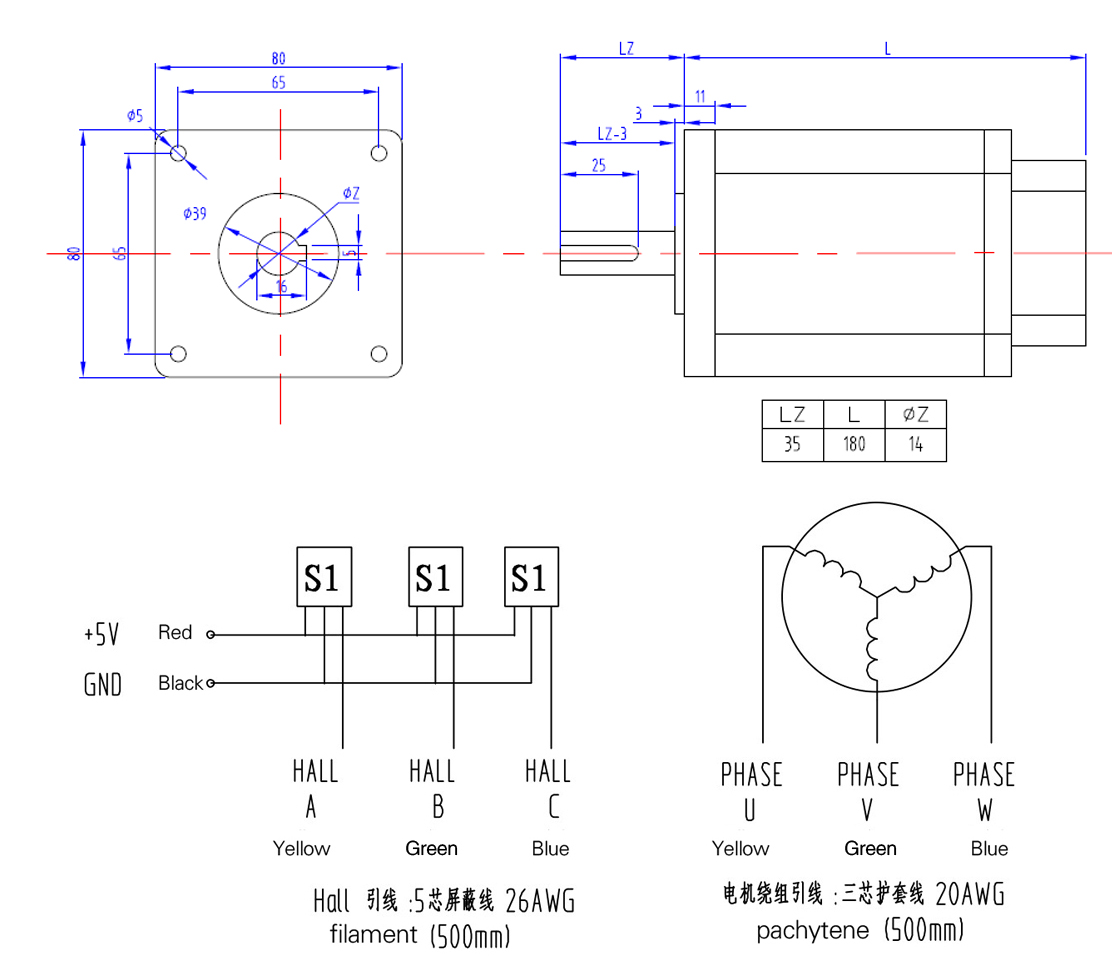

上圖為銑床設備中用的主軸電機，采用的是時代超群高壓直流無刷電80BL180S120-3140TK0 電壓為310V，功率為1.2KW，額定轉速為4000轉，空載轉速可達5000轉，額定電流3.2A，空載電流0.3A，極對數為2對，此款電機采用節能環保領域的驕子-釹鐵磁硼鋼，保證設備的良好性能。應用范圍非常廣泛。 那么如何給這款無刷電機搭配適當的驅動器呢。我公司提供驅動配套服務。為你選擇合適的驅動器。1200W/220V=5.4A,選配的驅動電壓輸入為48V，電流大于峰值電流(5.4A的2倍左右)，選擇ZM-BL2210F（220V 10A）效果是比較好的.
ZM-BL2210F直流無刷電機驅動器是我公司****推出的，針對大功率電機傳動領域的高科技產品。本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應等性能。
本產品適合驅動輸入電流在10A以下，電源電壓在AC80V~250V以內（面板標稱AC80V~220V）的任意一款有霍爾或無霍爾的三相直流無刷電機，并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。
接線方法如下：注意一根線都不能接錯�。。�
控制方法如下： 如何控制電機調速？下圖紅框可外接電位器調速，VSP端口為調速信號端口
如何控制正反轉？下圖紅框端口短接，即可控制正反轉
如何控制電機啟停？下圖紅框端口短接，即可控制正啟停
如果短接以后不轉，那么多半是沒有外接電位器，按照如下操作就可以了
就是吧5V和VSP短接，這樣有一個控制信號電壓，電機就可以轉了�；蛘咧苯油饨右粋�電位器即可。 如何控制電機制動？下圖紅框端口短接，即可控制制動停止
聯系方式：QQ:467102884 電話：18710050116（劉女士）
