上圖為時代超群CBX-ZC系列線性滾珠絲杠直線導軌滑臺水平載重30kg，垂直載重10kg,定位精度0.03MM，此系列有效行程可做到1500mm，可做成1605、1610規格的滾珠絲杠可配42/57步進電機、60閉環步進電機，40/60伺服電機等。

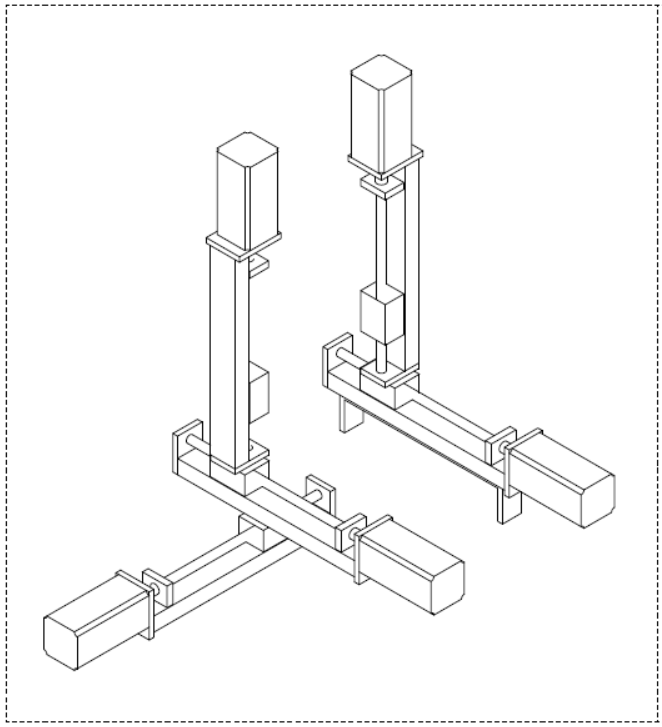

此系列導軌可搭建XYZ模組如下圖，下圖是國外客戶選擇CBX1204-200-ZC,有效行程200mm，絲杠規格為1204滾珠絲杠，即12mm直徑，4mm導程

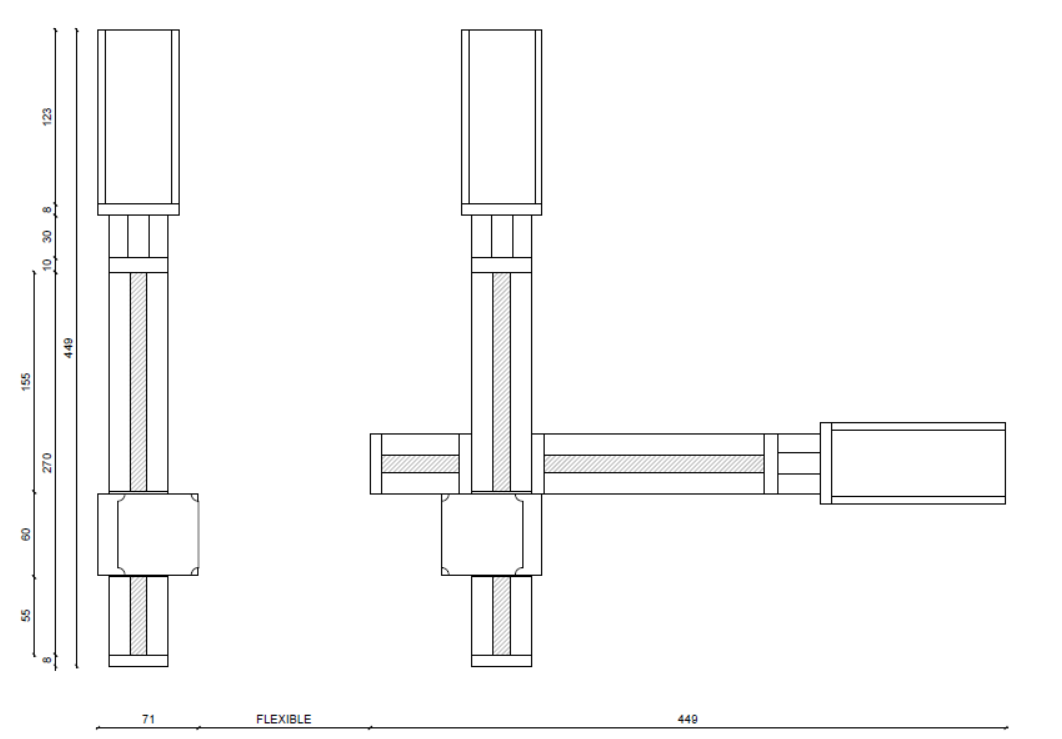

具體尺寸圖如下；
總長=有效行程+126mm
聯系方式：QQ:467102884 電話：13811070445（劉女士）
