驅動ZD-3HE2270M三相步進電機驅動器單電源輸入，電壓范圍：AC110V～220V；驅動電流 1.2A/相到7.0A/相分 16檔可調；設有16檔等角度恒力矩細分，****分辨率 60000步/轉,其它細分可定制完成；****反應頻率可達 200Kpps；步進脈沖停止超過 100ms時，線圈電流自動減到設定電流的一半，有效降低電機發熱；接口信號光耦隔離；內部強電、弱電光耦隔離；信號電平：5V～24V兼容；工作溫度：-30℃～85℃；適配電機：三相 57、86、110、130、150系列高壓電機；相位記憶功能；帶電機電感量調節功能，適配電機發揮****效能。

具體產品特點如下：

·單電源輸入，電壓范圍：AC110V ～ 220V

·驅動電流 1.2A/ 相到 7.0A/ 相分 16 檔可調

·設有 16 檔等角度恒力矩細分，****分辨率 60000 步 / 轉 ,其它細分可定制完成

·****反應頻率可達 200Kpps

·步進脈沖停止超過 100ms 時，線圈電流自動減到設定電流的一半，有效降低電機發熱

·接口信號光耦隔離

·內部強電、弱電光耦隔離

·信號電平：5V ～ 24V 兼容

·工作溫度：-30℃～ 85℃

·適配電機：三相 57、86、110、130、150 系列高15:12:56壓電機

·相位記憶功能（注：輸入停止超過 3 秒后，驅動器自動記憶當時電機相位，重新上電或 MF 信號由低電平變為高電平時，驅動器自動恢復電機相位）。

·帶電機電感量調節功能，適配電機發揮****效能

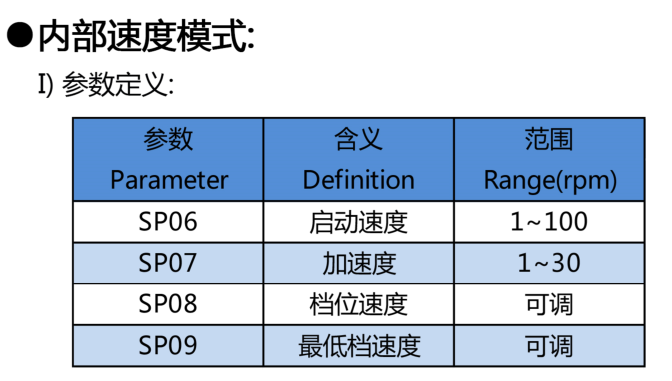

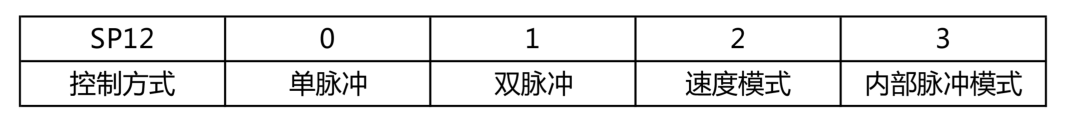

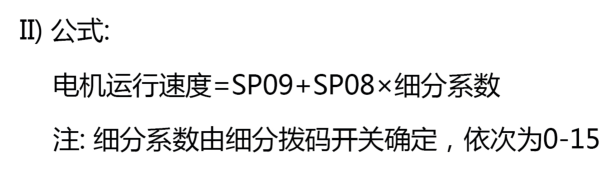

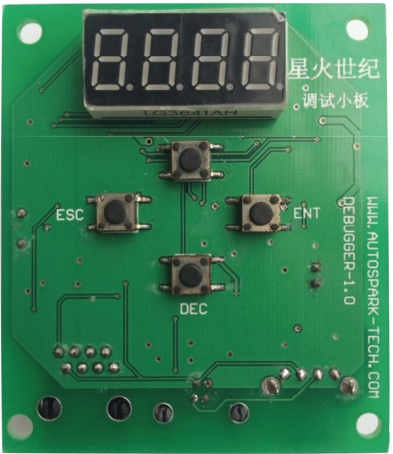

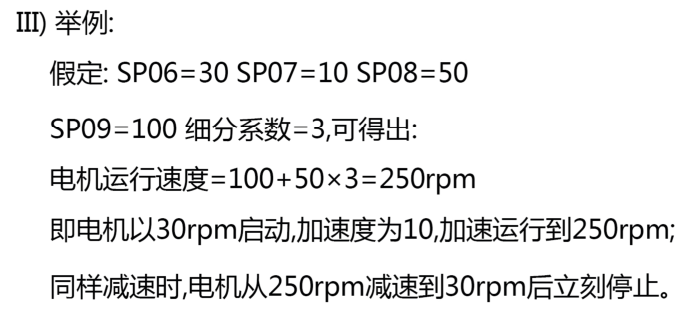

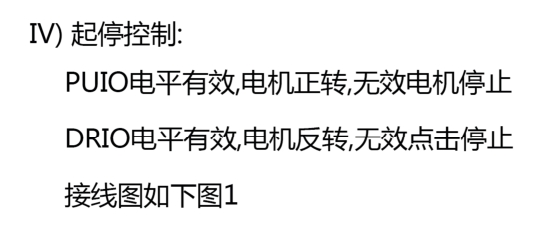

時代超群三相高壓驅動器ZD-3HE2270M整合了內部速度模式以及內部脈沖模式功能，不同模式的切換可以通過調試器調節SP12里面的參數實現

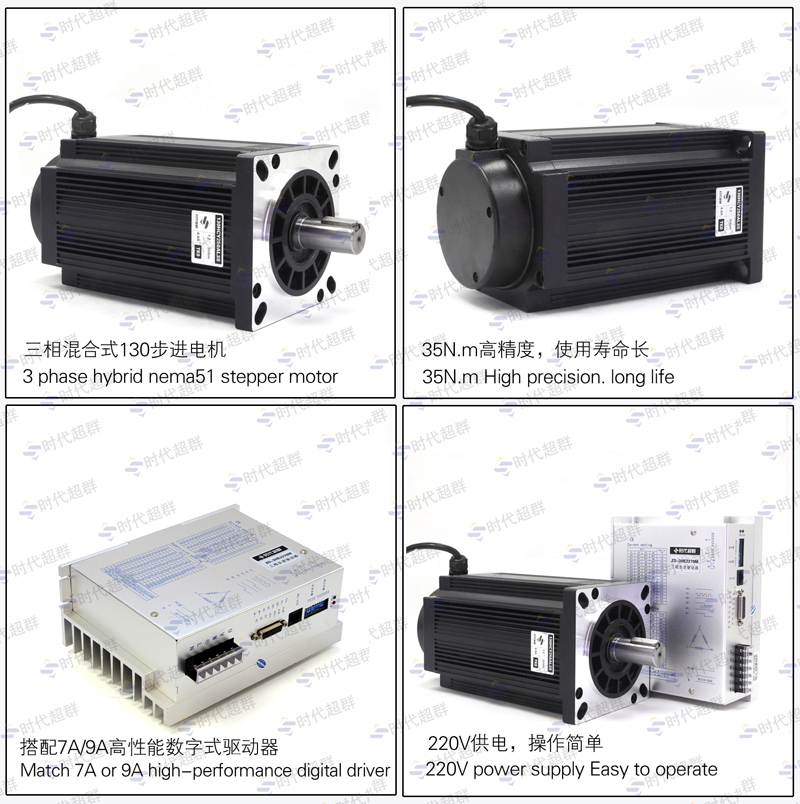

上圖為130HCY250AL3S-TK0三相高壓步進電機，步距角1.2 扭矩35Nm 電流6.8A 機身長250 軸徑直徑19 軸長40 止口85，其中軸徑和軸長可根據客戶要求定制，該電機性能穩定，精度高，高轉速大扭矩，結構簡單，主要應用在機床，機械手，掃描設備，工業生產線等。

聯系方式：QQ:467102884  電話：13811070445（劉女士）
