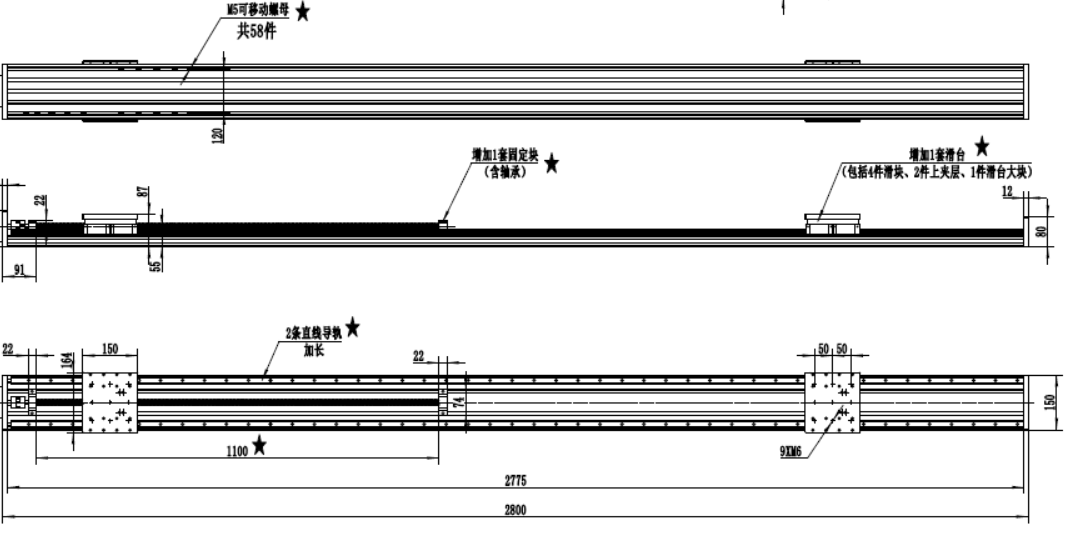

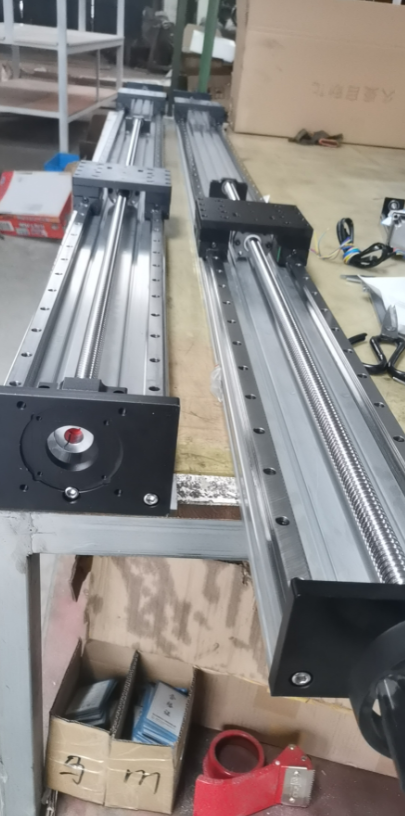

上圖為客戶定做時代超群HBX系列150型材雙線型重型滑臺導軌滑塊為165mm*150mm含兩個導軌滑塊，水平****載重150KG，垂直載重80KG,定位精度0.03MM，可以做到有效行程2米以內。1605、1610、2020、2010等多種規格可選。 客戶想用這款導軌一部分是絲桿傳動帶一個165mm*150mm滑臺。然后臨沂部分只要線軌沒有絲桿，帶一個從動滑臺 圖紙如下：

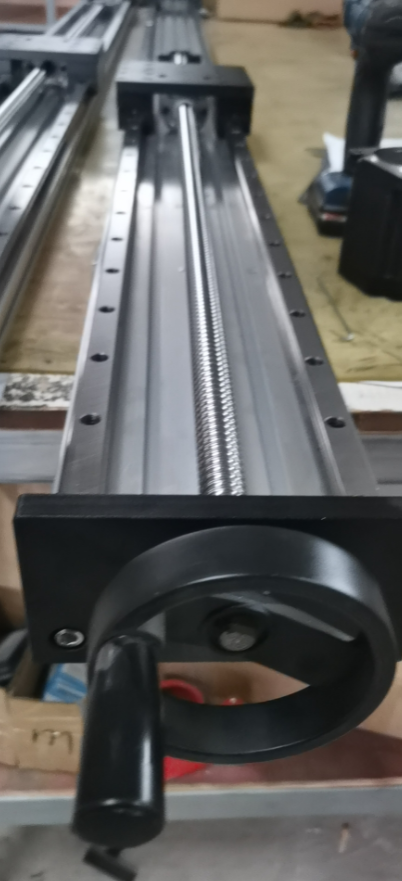

另外一臺客戶要求加裝手輪，不需要電機帶動，只要手動即可

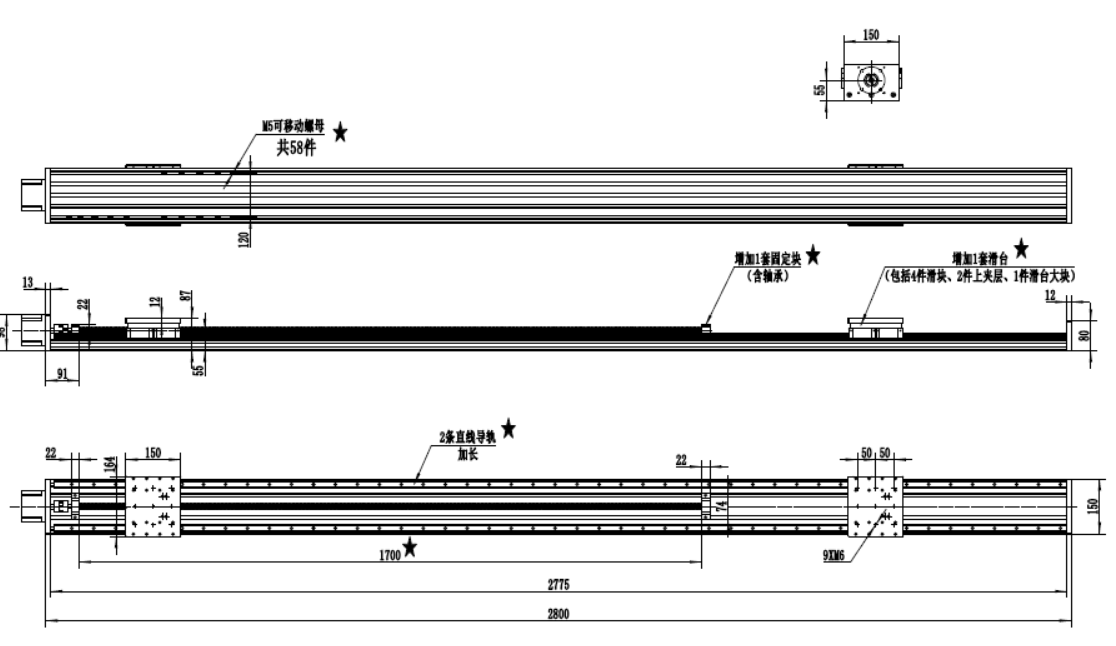

圖紙如下：
